电源设备用钣金安装固定基座结构设计

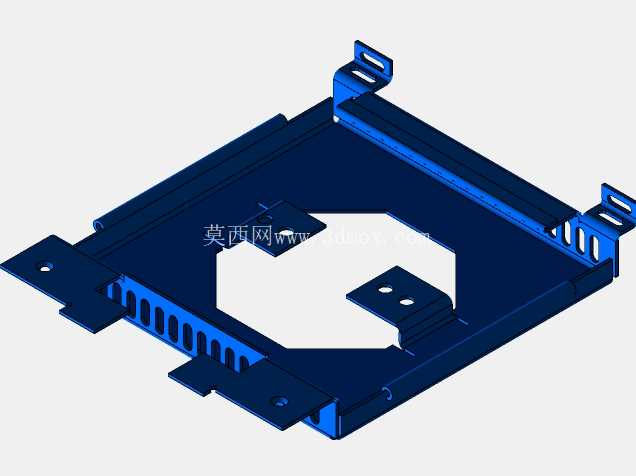

　　这款钣金基座是面向电源类电子设备内部安装场景开发的承载结构件，日常多应用在中小功率电源变压器的设备内固定环节，承担变压器本体定位、周边走线避让、设备壳体连接的多重作用，是电源类产品组装环节里衔接核心电磁部件与设备外壳的关键结构件。从实际使用场景来看，这类钣金件多安装在工控电源、小型通讯供电模块、低压配电内置电源单元的内部，既要承受变压器本体的重量，也要适配设备内部紧凑的装配空间，同时还要兼顾生产环节的冲压折弯加工便利性，减少不必要的焊接工序，降低批量生产的工艺成本。

　　设计过程中首先考虑的是安装边界的适配性，基座整体采用一体化钣金折弯成型工艺，基材选用常规冷轧钢板，表面做蓝色电泳防锈处理，适配多数工业电子设备内部的防腐蚀、耐氧化使用要求。基座主体的平面区域预留了变压器核心部件的避让缺口，这个缺口的尺寸并非随意开设，是匹配对应规格变压器的绕线骨架与磁芯凸出部分尺寸设计，安装时变压器主体可嵌入缺口位置，既降低整体装配高度，压缩设备内部的竖向空间占用，也能对变压器本体形成水平方向的限位，避免设备运输、使用过程中出现横向窜动。

　　基座侧边的折弯翻边结构，一方面是提升整体钣金件的结构刚性，薄板仅靠平面结构很容易在承重后出现翘曲变形，沿边缘设置的连续折弯翻边相当于给薄板增加了加强筋结构，无需额外焊接加强件就能大幅提升整体抗形变能力，翻边上开设的长条形散热槽孔，正对变压器工作时的发热区域，可引导设备内部空气流通带走热量，避免热量在基座与变压器接触面堆积，影响变压器的工作稳定性。侧边延伸出的带孔安装耳，是用于和设备主壳体的安装柱对位连接，安装耳上的固定孔位做了腰型孔设计，可抵消壳体注塑、钣金加工过程中产生的位置公差，降低装配对位难度，即使安装柱位置出现小幅偏差，也能顺利完成螺丝固定，减少生产线上的装配不良率。

　　基座平面上设置的两个独立带孔折弯小支架，是用于固定变压器周边的接线端子或者小型线路板，将附属部件的安装位集成在同一个基座上，可减少设备内部额外的固定支架数量，简化整体装配流程，这两个小支架的折弯高度经过精准核算，既保证安装后的接线端子与变压器接线端距离合适，不会出现接线拉扯问题，也不会过高遮挡变压器的散热空间。另外一侧的向上折弯带槽安装臂，是用于和设备内部的导轨或者侧梁做辅助固定，分担基座主安装耳的承重，尤其是在有振动的使用场景下，比如车载配套电源、工业现场移动式设备的供电单元，多一个固定点位就能大幅降低长期振动下的螺丝松动风险，提升结构连接可靠性。

　　从安装尺寸边界来看，基座整体的长宽尺寸控制在适配标准1U/2U工控设备内部安装空间的范围，所有向外延伸的安装耳、折弯臂的外轮廓尺寸都严格卡在设备内部的安装限位边界内，不会和设备内的其他部件比如滤波电容、散热风扇、输入输出接口组件产生空间干涉。所有折弯边的内角都做了工艺缺口处理，避免折弯过程中出现材料挤皱、开裂问题，外露的边缘都做了压毛边处理，防止装配过程中划伤操作人员或者破坏线材绝缘层。所有固定孔位的孔径都适配对应规格的自攻螺丝或者机牙螺丝，孔位周边做了轻微的沉台设计，保证螺丝锁紧后头部不会高出平面，避免和安装在上方的变压器部件产生干涉。

　　这类钣金基座的设计核心是在满足承重、固定、避让功能的前提下，尽可能简化加工工序，整个零件仅通过冲压落料、多次折弯就能完成加工，无需额外焊接、打磨工序，适合大批量冲压生产，能有效控制单件生产成本。同时所有结构设计都兼顾了装配容错性，不会因为小幅的加工公差导致装配困难，非常适合工业电子类电源产品的批量组装需求，在实际应用中可根据不同规格的变压器尺寸，调整缺口大小、安装耳位置、支架高度，快速衍生出适配不同功率等级电源的基座型号，具备较强的结构拓展性。
