立式便携桌面投影设备结构设计

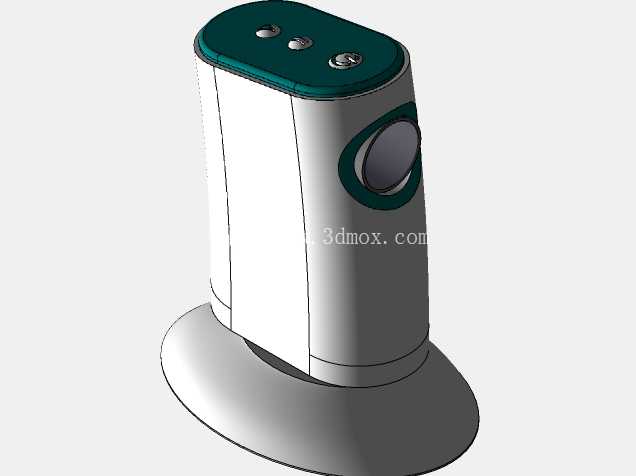

　　这款立式投影设备的结构设计，首先要匹配桌面近距离摆放的使用场景，日常放置在办公桌、客厅茶几上时，底座的配重设计是核心考量之一，圆形底座的直径控制在120mm左右，整体设备高度控制在210mm区间，既不会占用过多桌面摆放空间，也能保证设备放置后的稳定性，避免日常误碰导致倾倒。设备顶部的操作按键采用内凹式布局，三个功能按键分别对应电源开关、焦距微调、信号源切换，按键凸起高度控制在2mm，既保证按压时的清晰反馈，也不会因为凸起过高在收纳时剐蹭其他物品。

　　侧面的投影镜头采用环形护圈结构，护圈高出镜头表面3mm，日常摆放或者移动过程中，即使侧面接触到桌面或者其他物体，也不会直接刮花镜头镜片，护圈采用圆角过渡处理，没有尖锐棱角，避免日常使用时的磕碰划伤。设备主体采用上下分段式结构，下半部分为电源与散热腔体，内置的电源变压模块独立布置在底座上方的腔体内，和上方的光学投影组件之间设置有隔热隔断层，避免电源模块工作时产生的热量传导到光学组件区域，影响投影成像的稳定性。散热风道采用下进上出的走向，底座边缘预留有1.5mm宽度的进风缝隙，顶部按键区域的侧边设置出风孔，气流经过电源模块、光学组件的散热鳍片后从顶部排出，不会直吹桌面放置的纸张或者其他小物件，也能避免热风直吹使用者。

　　设备的外壳分件采用前后壳扣合加侧边装饰圈的结构，前后壳的壁厚控制在2.2mm，采用ABS材质注塑成型，侧边的深绿色装饰圈采用软胶包胶工艺，既可以提升握持移动时的摩擦力，也能在设备意外倾倒时起到缓冲作用，降低外壳碎裂的风险。投影镜头的俯仰角度调节集成在底座的旋转结构上，底座和主体之间设置有阻尼旋转轴，支持0到25度的俯仰角度调节，调节阻尼设置为转动时需要施加1.5N的力矩，调整到对应角度后可以自行锁止，不需要额外的固定结构，日常使用时可以根据投影幕布或者墙面的高度，快速调整投射角度，不需要额外垫高调平。

　　设备的接口全部布置在主体背面的下半区域，包含电源输入接口、HDMI信号接口、USB数据接口，接口距离底座平面的高度为35mm，日常插拔线材时不会被桌面遮挡，也能避免线材弯折角度过大导致的接触不良问题。内部的线路布置采用分区域理线结构，电源线路和信号线路分开走两侧的理线槽，避免电源线路的电磁干扰影响视频信号的传输稳定性，光学组件的安装基准面采用一体注塑的定位柱，三个定位柱的平面度控制在0.05mm以内，保证光轴的安装精度，避免成像出现梯形畸变或者画面模糊的问题。顶部的按键PCB板采用螺丝固定在主体上壳的内表面，按键和外壳之间设置有硅胶防水垫圈，日常使用时不小心溅到少量液体也不会渗入内部电路，提升设备的耐用性。整体设备的重量控制在850g左右，搭配底座的低重心设计，日常单手握持侧边的装饰圈就可以轻松移动位置，不需要双手搬抬，适配家庭、小型办公会议室等多场景的灵活使用需求，不需要复杂的安装固定流程，放置在平整桌面接通电源就可以投入使用。
