液压齿轮泵主体壳体结构设计

　　在液压传动系统的布局选型中，齿轮泵作为动力输出端的核心容积式元件，其主体壳体的结构合理性直接决定整泵的运行稳定性、容积效率与服役寿命，这类壳体零件也是中小吨位液压站、工程机械液压回路、机床润滑系统中最常见的承压结构件。从实际工况适配角度看，该齿轮泵主体承担着容纳一对啮合齿轮、形成密闭容腔、提供安装定位、连通进出油道的核心作用，日常运行中需要承受10-25MPa区间的工作油压，同时要抵消齿轮啮合产生的径向力与轴向脉动载荷，因此结构设计上必须兼顾强度、刚度与加工工艺性的平衡。

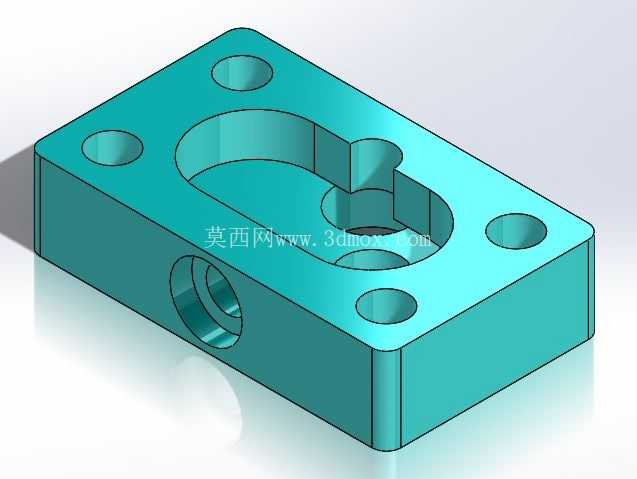

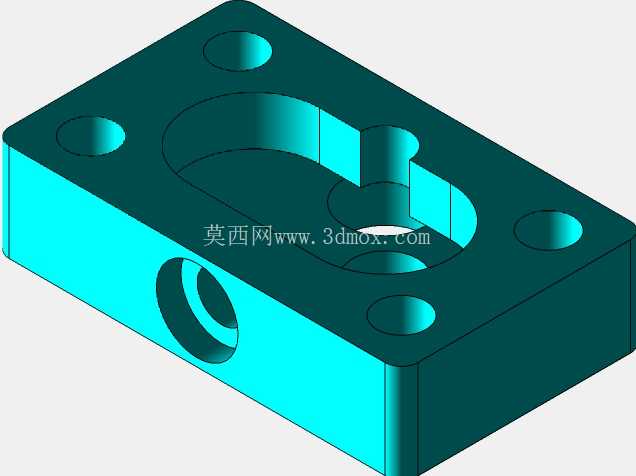

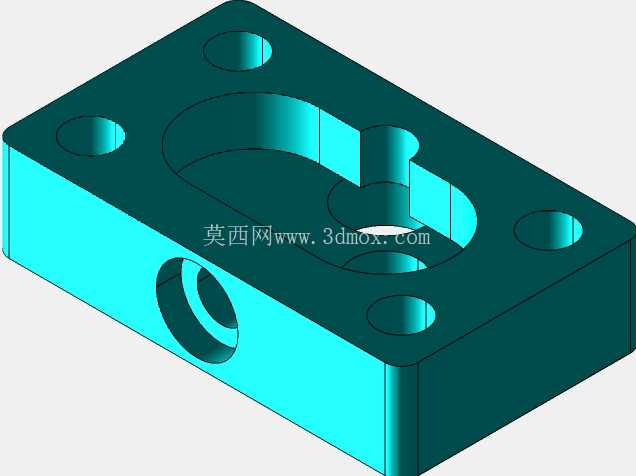

　　从结构细节来看，该主体采用长方体块式的整体铣削成型结构，相比分体拼接式泵体，整体式结构的承压能力更强，结合面泄漏风险更低，也更适合中小排量齿轮泵的批量加工。壳体上表面开设的腰型沉腔是齿轮副的安装容腔，腔体内壁的尺寸精度直接决定齿轮齿顶与泵体的径向间隙，这个间隙通常控制在0.03-0.05mm区间，间隙过大会导致高压腔油液向低压腔内泄，拉低容积效率，间隙过小则会在油温升高、零件热膨胀时出现齿顶刮蹭泵体内壁的故障，因此建模时腔体内径的公差带、圆柱度要求都需要严格匹配齿轮的外圆尺寸公差。

　　壳体侧面开设的贯通孔是进出油道的接口位置，孔位与腰型容腔的连通位置经过特意设计，对应齿轮脱开啮合的一侧为吸油腔、进入啮合的一侧为压油腔，油道内壁做了圆弧过渡处理，避免直角结构造成的油液紊流与局部压力损失，同时油道的通流截面经过计算匹配泵的额定排量，保证吸油过程中油液流速控制在1.5-2m/s区间，防止流速过高产生吸空、气蚀问题。壳体周向均匀分布的六个沉头安装孔，分别对应泵盖连接、泵组整体安装的固定需求，沉孔深度经过精确计算，保证内六角螺栓拧紧后螺栓头部不高出壳体安装平面，不会干涉相邻部件的装配，孔位的位置度公差控制在0.02mm以内，保证泵盖装配后与齿轮端面的轴向间隙均匀，避免出现偏磨。

　　在设计思路上，这类泵体的建模通常先从安装基准面开始绘制，优先确定六个安装孔的中心距尺寸，匹配通用的齿轮泵安装法兰标准，保证零件可以直接替换同规格的现有泵体，不需要额外修改安装支架的尺寸。之后再绘制腰型齿轮容腔，容腔的中心距严格匹配一对啮合齿轮的中心距参数，同时在容腔的高压侧预留微小的卸荷槽结构位置，避免齿轮啮合困油产生的压力冲击。进出油孔的位置设计需要兼顾布管便利性，通常将进油孔口径设计为略大于出油孔，降低吸油阻力，适配液压系统的管路连接标准。

　　从安装边界来看，该泵体的外形为规整长方体，所有安装面的平面度要求控制在0.01mm以内，保证装配后结合面的密封性能，不需要额外增加太厚的密封垫片就能实现高压下的无泄漏。壳体的壁厚经过强度校核，在额定工作压力下的变形量不超过0.01mm，不会因为油压作用导致容腔变形卡滞齿轮。零件的所有棱边都做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免装配时割伤密封件，同时在油道与容腔的相交位置做了倒圆处理，减少应力集中，提升泵体的抗疲劳强度。

　　在实际应用场景中，这类齿轮泵主体适配的泵组可以用在小型液压站的动力单元、叉车的举升液压回路、机床的自动夹紧供油系统、农机的液压悬挂系统中，相比柱塞泵，齿轮泵的结构更简单、抗污染能力更强、维护成本更低，对油液清洁度的要求更宽松，适合工况相对复杂的户外作业设备。建模过程中需要重点关注各个配合面的公差匹配，尤其是齿轮容腔与齿轮外圆的间隙、泵体安装面与泵盖的平面度、油孔的位置精度，这些参数直接决定整泵的性能表现，很多新手建模时容易忽略安装孔的沉头深度、棱边倒角这些细节，导致实际加工出来的零件无法顺利装配，或者运行时出现泄漏、卡滞的问题。另外在结构设计时还要考虑加工工艺性，所有需要铣削、钻孔的位置都要保证刀具可以顺利到达，避免出现无法加工的死角，容腔的深度要匹配齿轮的宽度，保证齿轮装配后端面与泵体平面齐平，为后续的轴向间隙调整留出余量。
