侧置接口涡轮流体输送泵结构设计

　　在流体输送工况的设备选型与结构设计环节，涡轮泵的结构合理性直接决定整套流体回路的运行稳定性，这款侧置双接口的涡轮泵结构，针对中小流量、中低扬程的流体输送场景做了针对性的结构适配，可覆盖工业冷却回路、小型流体增压、工艺介质输送等多类实际工况的使用需求。从实际功能逻辑来看，这款涡轮泵依靠内置径向排布的叶轮结构，在泵腔内部形成稳定的离心力场，当叶轮随主轴高速旋转时，进入泵腔的流体被叶片带动获得动能，在流道的导向作用下完成动能到压力能的转换，最终从侧置的出口接口稳定输出，相比普通容积式泵，这类涡轮结构的泵体输出流量更平稳，脉动率更低，适合对流体输出稳定性有要求的连续作业工况。

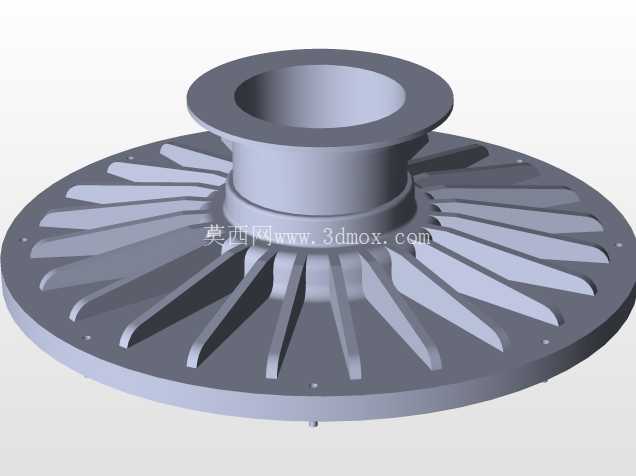

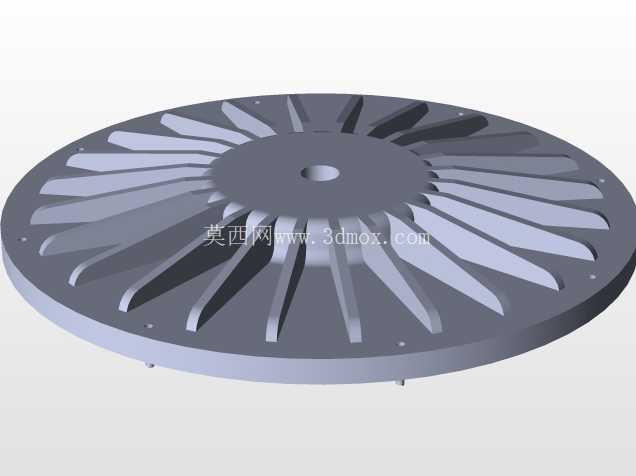

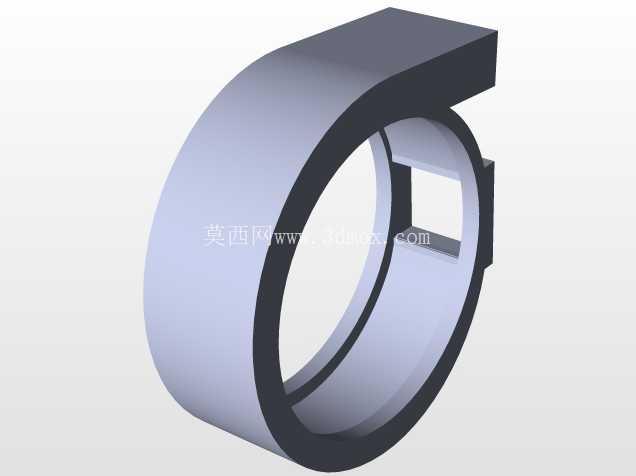

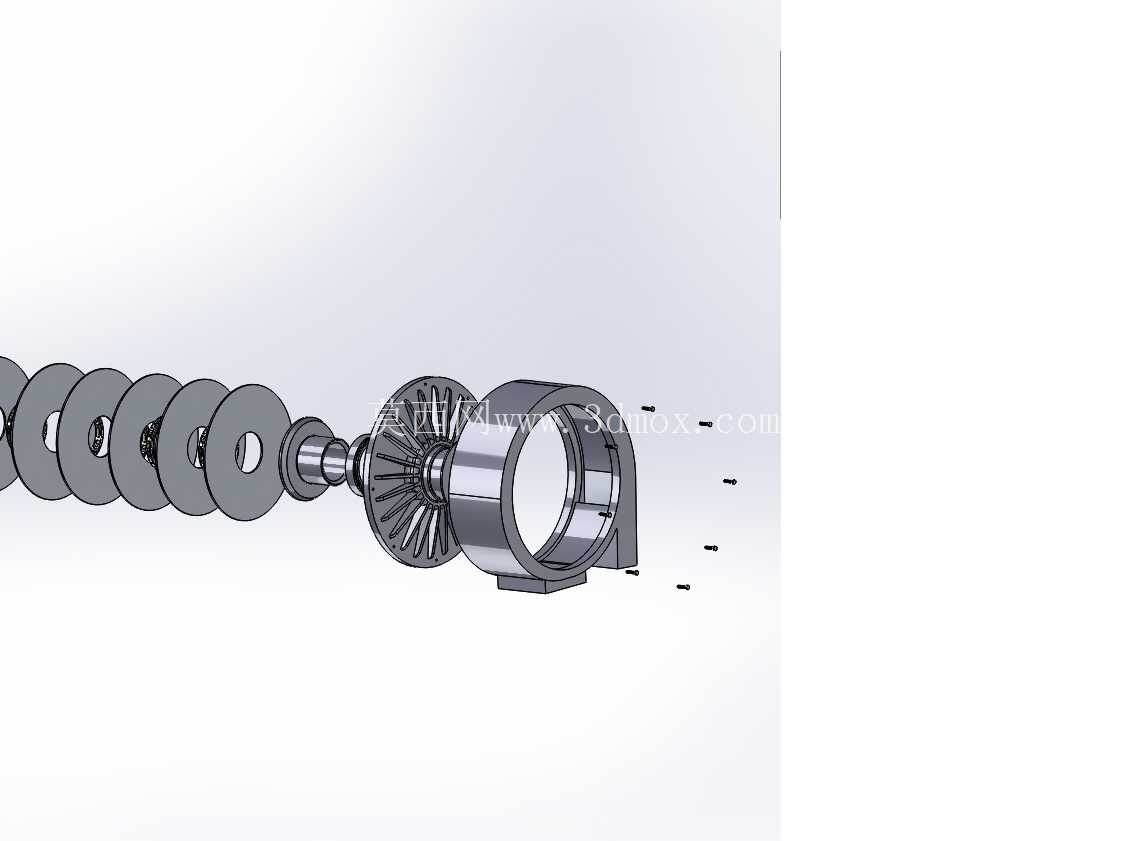

　　设计过程中优先考虑了核心部件的受力合理性，叶轮采用径向直叶片加中心导流锥的结构形式，叶片沿轮毂周向均匀排布，每片叶片的型线都做了流道顺滑过渡处理，避免流体在叶片根部形成涡流区造成不必要的能量损耗，同时叶片厚度从根部到叶尖做了渐变减薄设计，既保证叶片根部有足够的强度承受高速旋转的离心载荷，也能减少叶尖位置对流体的阻力，提升泵体的整体运行效率。泵体的外壳采用圆筒形承压结构，外壳壁厚根据常规工况的承压需求做了匹配设计，能够承受额定工况下的流体压力不会出现形变，两个流体接口采用侧置矩形法兰结构，分别布置在泵体轴向的上下侧位置，接口的法兰面做了平整加工，安装时可以通过法兰压合密封垫的方式实现管路密封，避免流体泄漏，接口的通流尺寸经过流道匹配计算，和泵腔内部的流道截面保持顺滑衔接，不会出现通流截面突变造成的局部阻力损失。

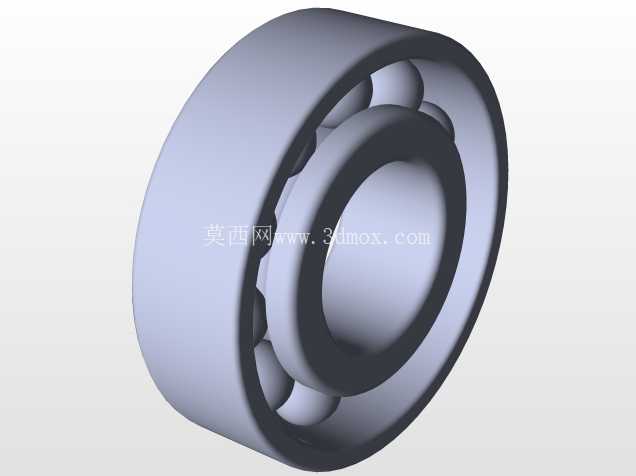

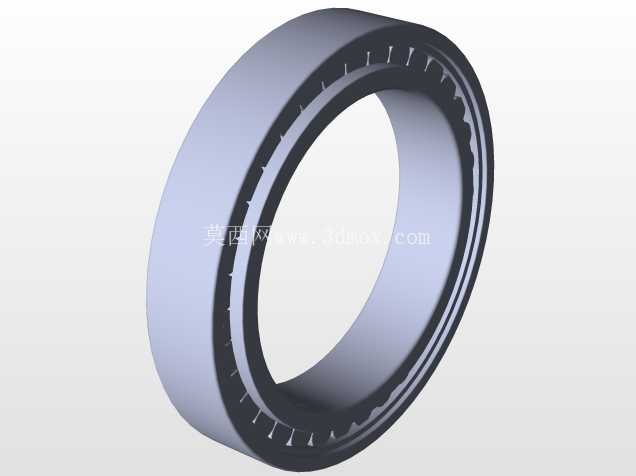

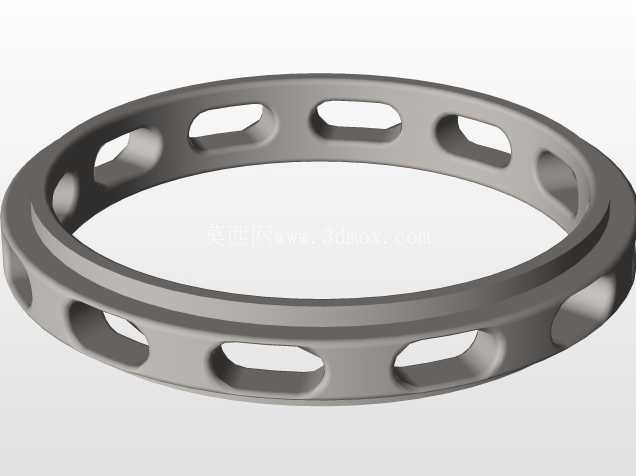

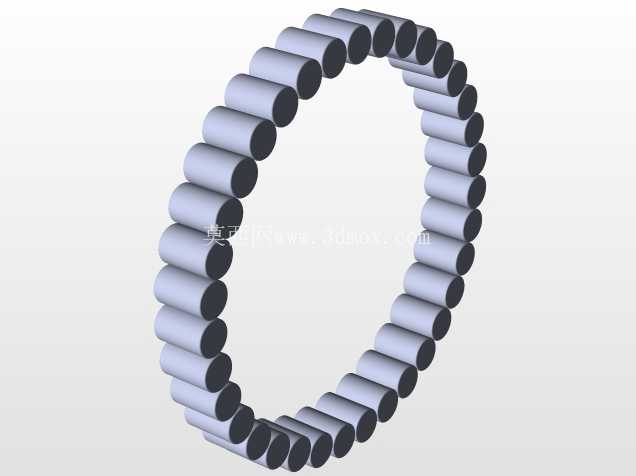

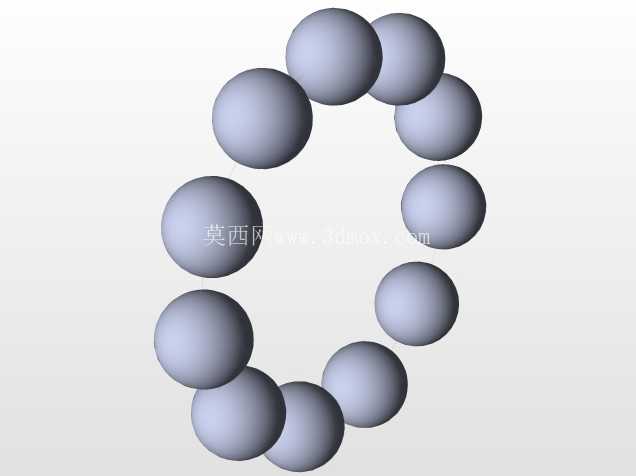

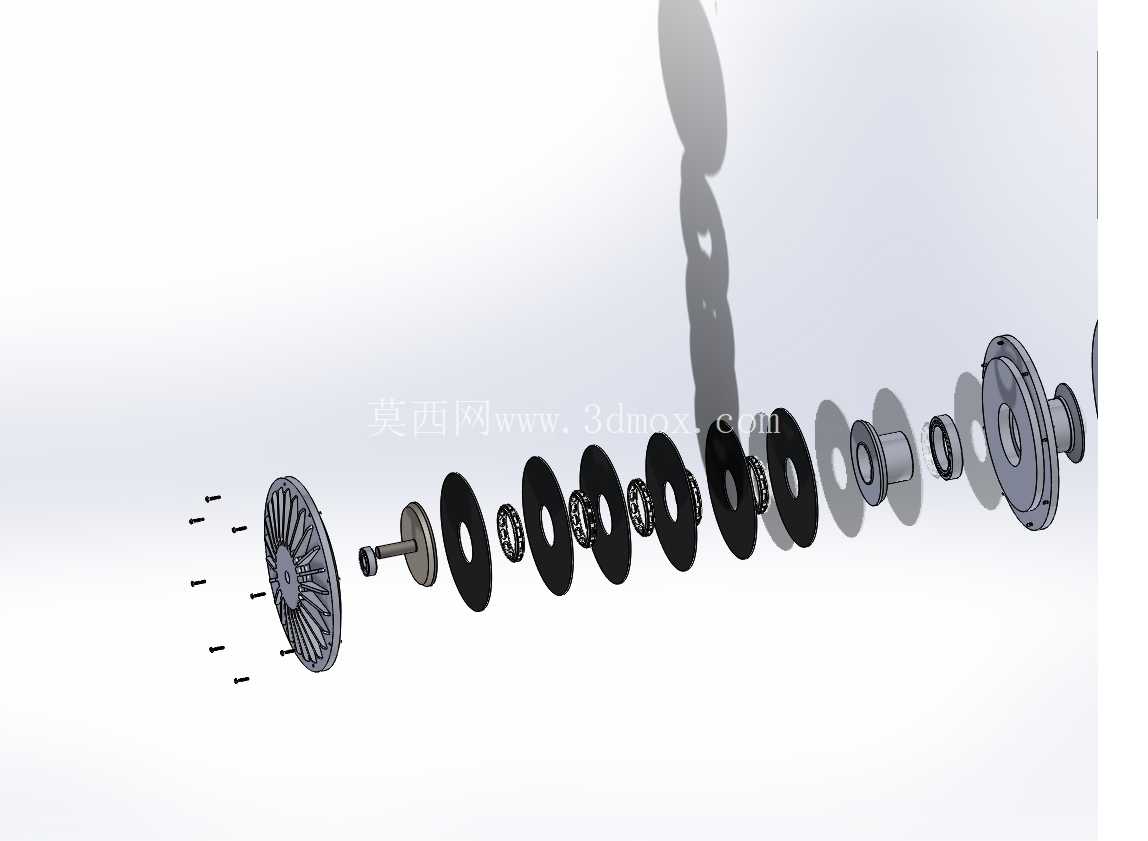

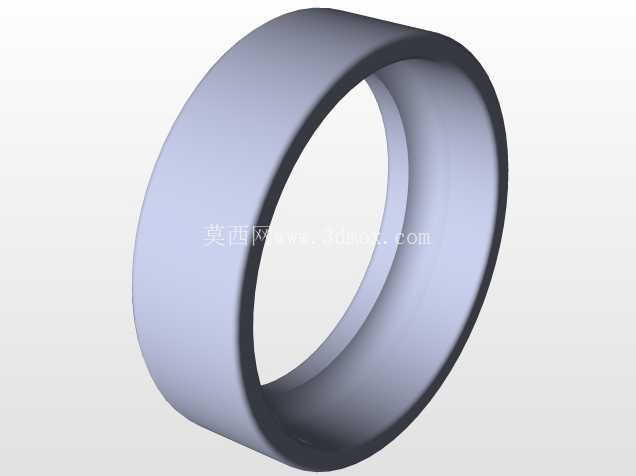

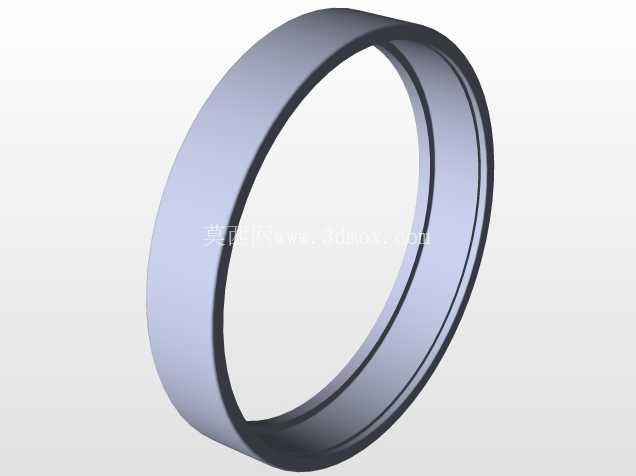

　　核心转动部件的支撑结构采用了双点位轴承支撑方案，靠近叶轮侧的轴承承受主要的径向载荷，选用了适配中等转速、径向承载能力较强的轴承型号，远离叶轮侧的轴承同时承受径向载荷与少量轴向载荷，两个轴承的安装位都在泵体的中心轴线上，安装同轴度公差控制在合理范围内，避免高速旋转时出现轴系跳动造成的振动、噪音问题。轴承的选型没有做从零开始的定制化设计，直接选用了行业通用的标准轴承型号，既降低了后续维护的备件采购成本，也能保证轴承的运行可靠性，毕竟标准轴承的载荷、转速参数都经过了大量实际工况验证，不需要额外做复杂的性能校核。泵体的紧固件全部采用内六角圆柱头螺丝，螺丝规格选用了通用的公制标准尺寸，沿泵体的连接法兰周向均匀排布，每个螺丝的预紧力都做了统一要求，保证法兰结合面的压力均匀分布，避免局部预紧力不足造成的密封失效，或是预紧力过大造成的法兰形变。

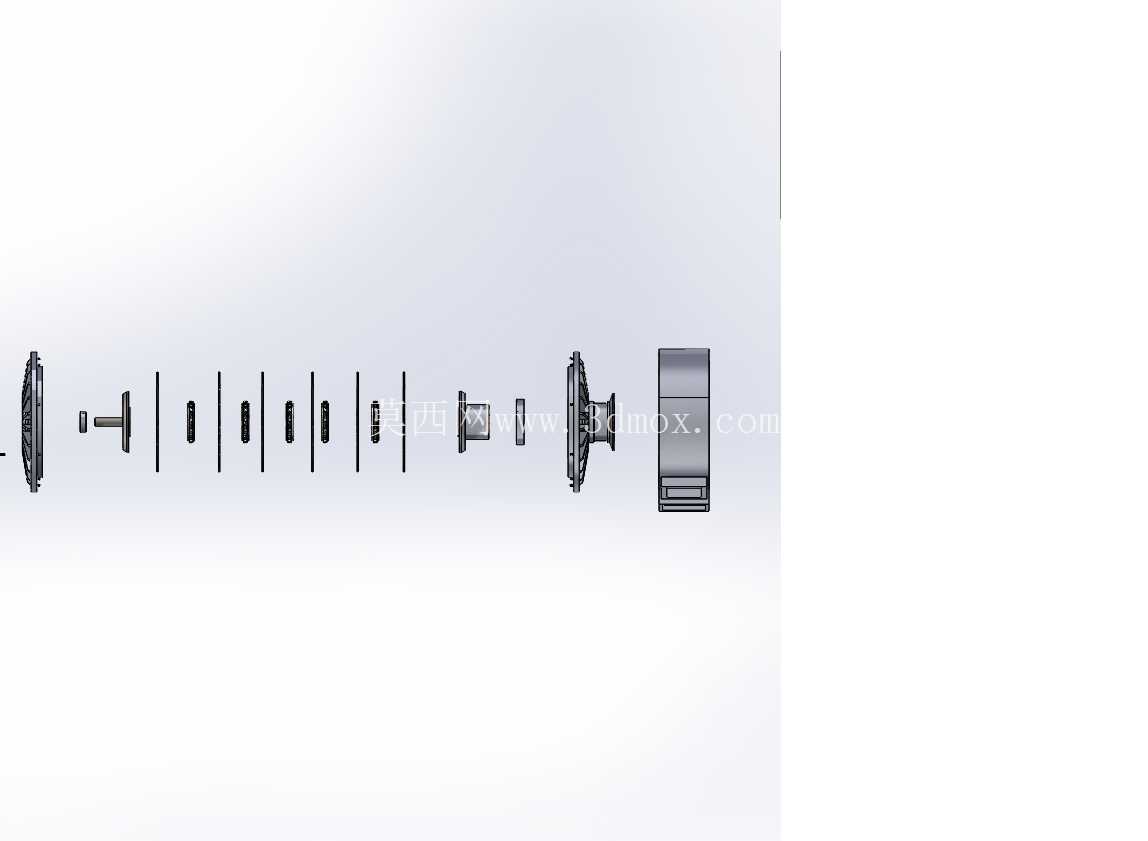

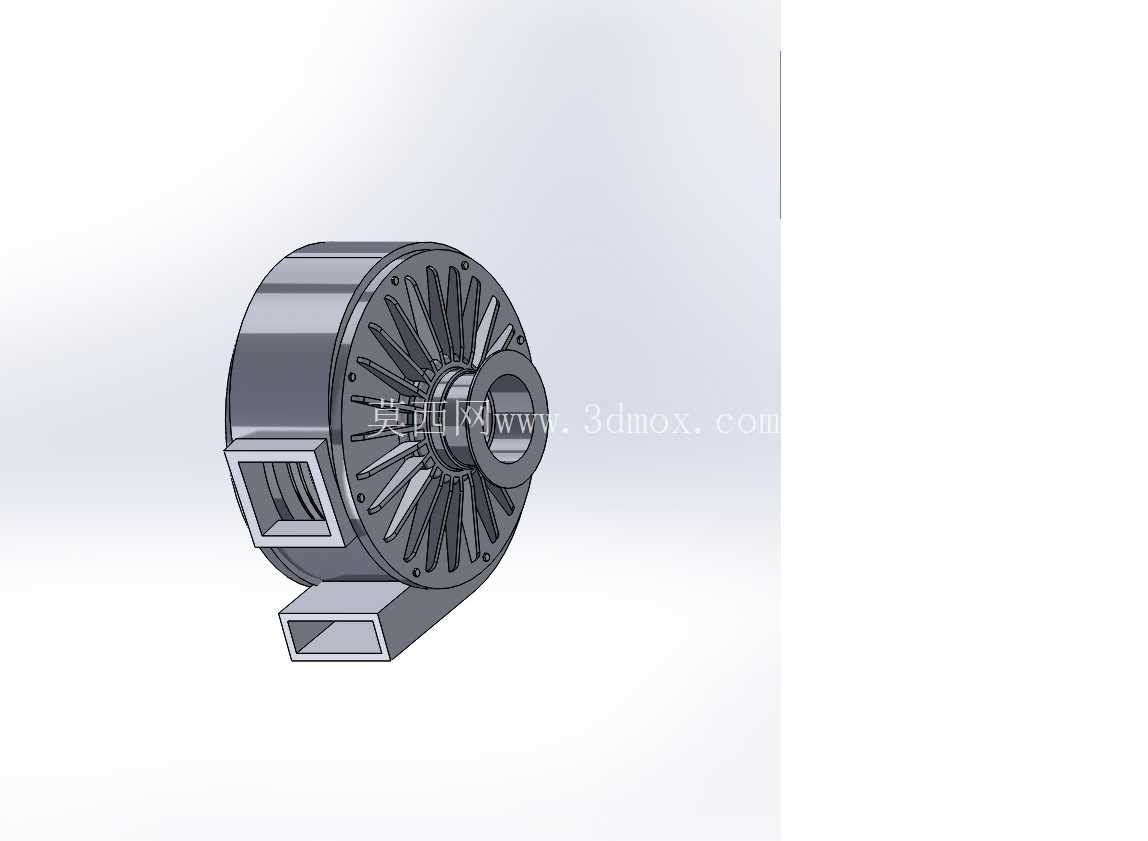

　　从安装边界来看，这款涡轮泵的主体结构为同轴圆筒形态，最大外轮廓为叶轮位置的圆筒外径，轴向总长度从轴端连接位置到泵体尾端覆盖件做了尺寸控制，两个侧置接口的外伸尺寸也做了紧凑化设计，不会占用过多的安装空间，安装时可以通过泵体外壳上的安装支座做固定，也可以通过法兰接口和管路直接连接做悬浮式固定，适配不同安装空间的布局需求。轴端的连接位置采用标准的轴径尺寸，可以和常规的联轴器、驱动电机输出轴直接匹配，不需要额外做定制转接件，降低了整套驱动单元的安装适配难度。在实际建模过程中，所有零件的配合公差都按照机械设计的常规要求做了设定，转动件和固定件之间预留了合理的间隙，避免运行过程中出现摩擦卡滞，密封位置的配合尺寸按照密封件的标准压缩率做了匹配，保证密封效果的同时不会过大增加转动阻力。整个泵体的结构没有做多余的装饰性设计，所有结构特征都服务于功能需求，外壳的散热筋结构既可以提升泵体运行时的散热效率，也能增加外壳的结构刚性，避免承压时出现形变。
