带进出油口法兰安装式液压齿轮泵结构

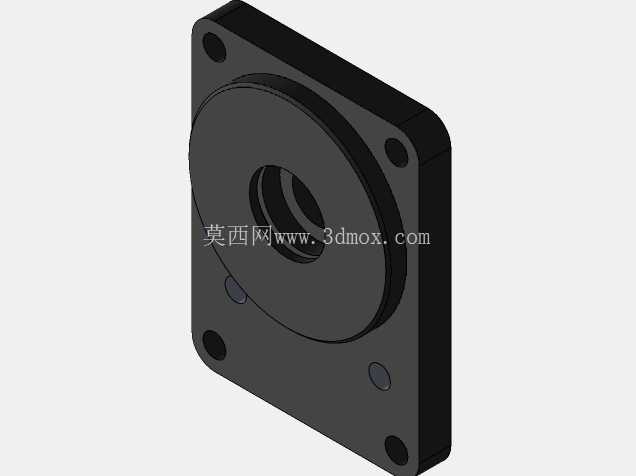

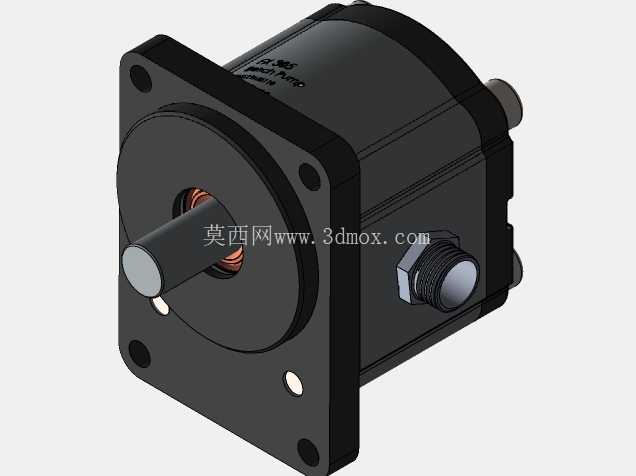

　　在机床液压站、工程机械液压系统、小型工业设备的油压回路里，这类带进出油口的齿轮泵是很常见的动力源部件，它依靠密闭容腔内一对啮合齿轮的转动，完成吸油与压油过程，把电机输入的机械能转化为液压油的压力能，给后续的油缸、液压马达等执行元件提供压力油源。从结构设计来看，这个泵采用方形法兰安装形式，前端法兰面上预留了四个安装通孔，安装时可以直接贴合在设备的安装面板或者电机端盖上，通过螺栓穿入孔位完成紧固，这种安装方式的同轴度更容易保证，能减少泵轴与电机输出轴连接时的径向偏载，延长轴封和轴承的使用寿命。

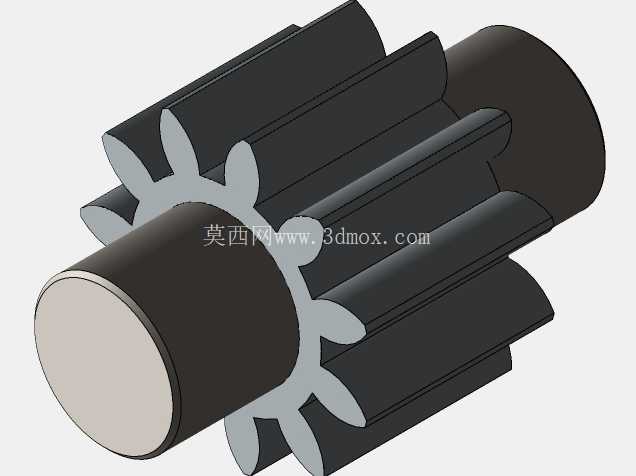

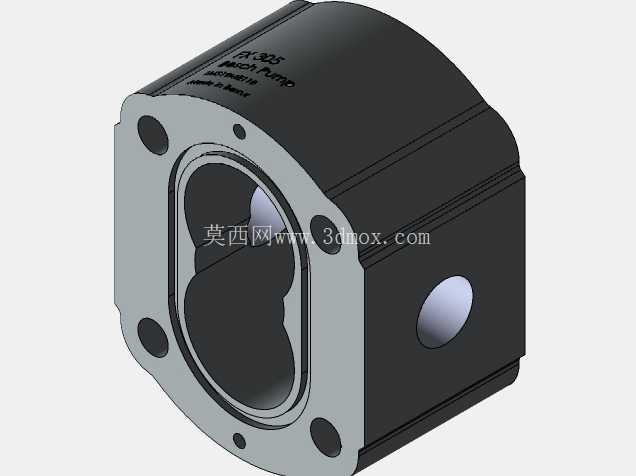

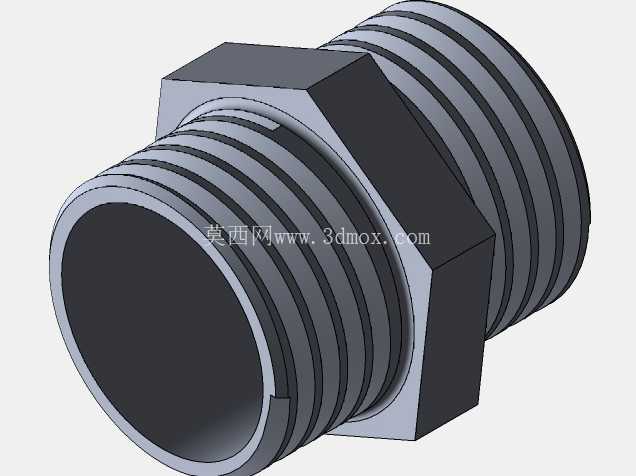

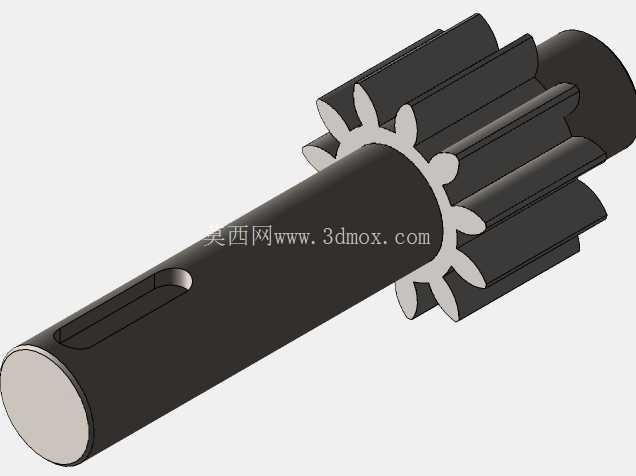

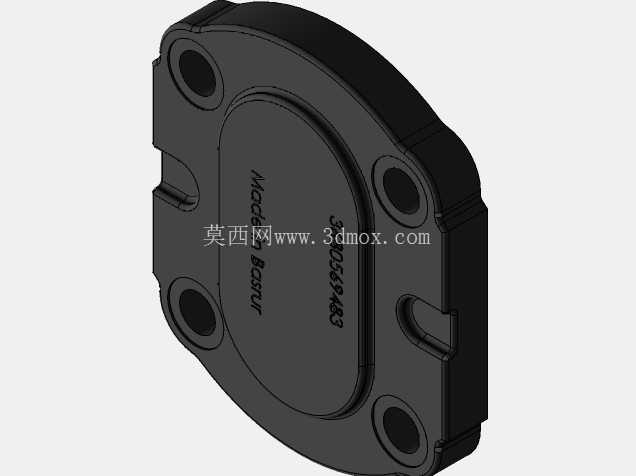

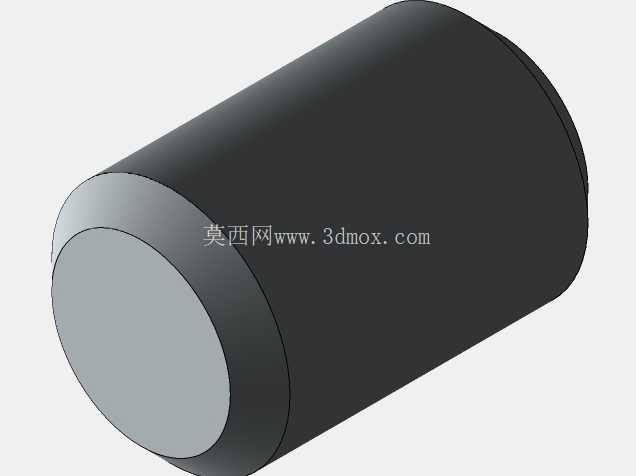

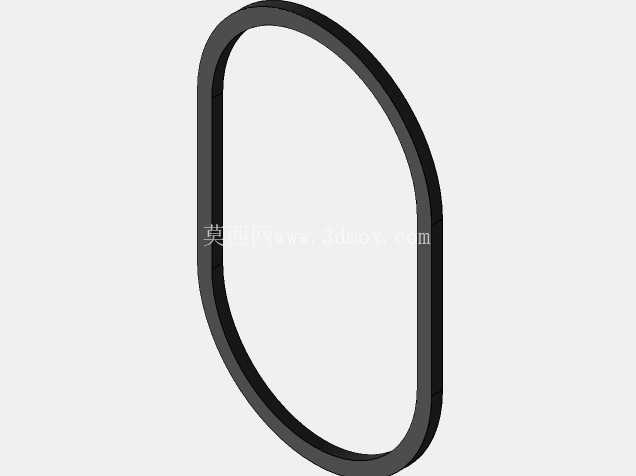

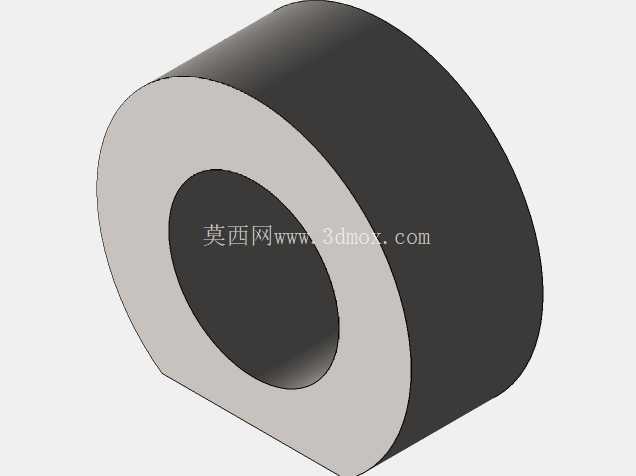

　　伸出的驱动轴采用平键连接结构，轴伸长度和直径匹配常规的联轴器安装尺寸，不需要额外做轴头改造就能和标准Y系列电机或者钟形罩联轴器配套，现场安装的适配性比较好。泵体侧面布置的两个油口，一个是吸油口一个是压油口，油口采用外螺纹加密封端面的结构，连接液压管路的时候可以通过管接头直接对接，密封端面能保证高压工况下不会出现渗漏，不需要额外加装过多密封垫片，减少了管路装配的工作量。齿轮腔的内部设计上，泵体和前后端盖之间采用定位销保证同轴度，齿轮的齿顶圆和泵体内腔的间隙控制在合理范围，既能减少高压油的内泄漏，提升容积效率，又不会因为间隙过小导致齿轮转动时出现卡滞，在额定转速下运行时的机械损失也能控制在较低水平。

　　进出油口的位置设计考虑了管路布置的便利性，侧置油口不会和前端的安装法兰、驱动轴产生空间干涉，不管是从上方还是侧方走管，都有足够的操作空间来拧紧管接头，后期维护的时候拆卸管路也不需要挪动泵体本身。从安装边界来看，泵体的整体外形是近似方形的结构，最大外轮廓尺寸没有突出的异形结构，在液压站布局的时候，预留的安装空间只需要比泵体轮廓大出管路接头的安装余量即可，不需要额外预留过多的避让空间，能有效压缩液压站的整体体积。

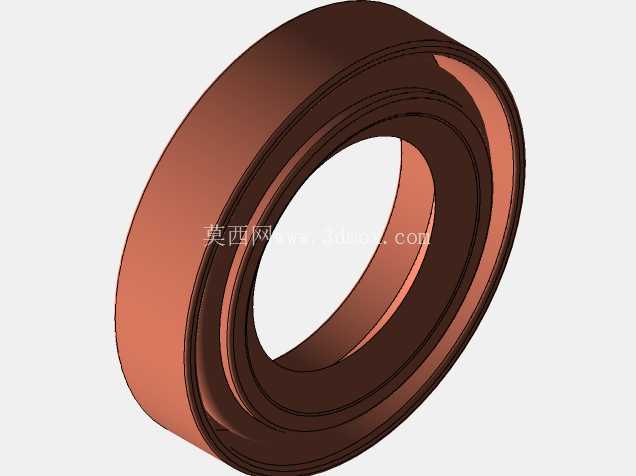

　　在实际应用场景里，这类齿轮泵通常用在中低压的液压系统中，比如小型机床的夹紧回路、工装夹具的油压驱动、小型工程机械的转向助力回路，它的结构简单，抗污染能力比柱塞泵更强，对液压油的清洁度要求没有那么苛刻，在工况相对复杂的现场环境里，运行的稳定性更好，日常维护只需要定期更换进油口的滤芯，就能保证泵的长期稳定运行。设计建模的时候，重点还原了齿轮啮合的容腔变化结构、轴封的安装位置、法兰安装孔的位置度、油口的螺纹规格和密封面尺寸，这些细节都是实际选型和装配时需要重点核对的参数，比如安装孔的中心距如果出现偏差，现场安装的时候就会出现螺栓穿不进去的问题，轴伸的直径如果和联轴器不匹配，就需要重新加工轴头或者更换联轴器，油口的螺纹规格不对的话，现场配管的时候就会出现接头不匹配的问题，这些结构细节在建模时都做了准确还原，能直接用于液压系统的布局装配校核，也可以作为液压原理教学、结构拆解学习的参考模型。另外泵体外部的加强筋结构也做了还原，这些加强筋分布在泵体的棱角位置，能提升泵体在高压工况下的结构强度，避免泵体因为油压作用出现变形，导致内部间隙变大、内泄漏增加的问题，同时加强筋也能提升泵体的散热面积，长时间运行时液压油带来的热量可以通过泵体表面更快散发出去，降低油温过高带来的密封件老化、油液变质的风险。
