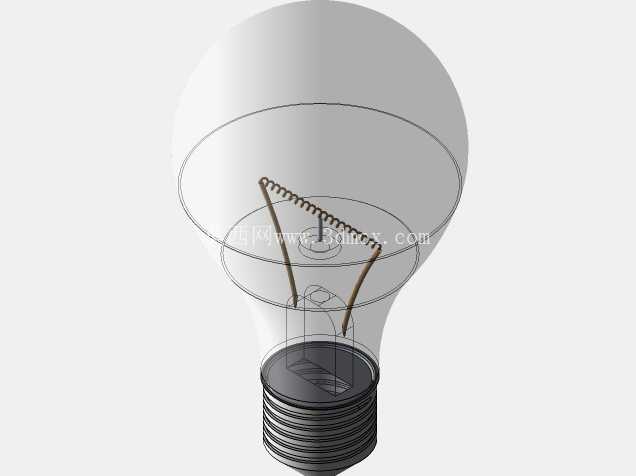

60W白炽灯泡内部结构三维建模

　　日常照明场景中最常见的60W白炽灯泡，其内部结构的三维还原需要兼顾光学部件的曲面精度与导电结构的装配合理性，建模过程中首先要处理的是玻壳部分的回转曲面特征，这类薄壁透明结构不能简单做等厚处理，靠近灯头的收口位置壁厚会有0.2-0.3mm的渐变增厚，避免生产过程中玻璃冷却应力集中导致的开裂问题，建模时需要通过多段样条曲线勾勒玻壳内外轮廓，绕中心轴回转后再对收口位置做局部壁厚偏移，保证曲面G2连续，不会出现渲染时的光影断层。

　　灯丝部分是整个模型的核心结构，60W规格的白炽灯采用螺旋钨丝设计，建模时不能直接用普通螺旋线扫掠，需要考虑钨丝支架的固定点位，两根杜美丝支架从芯柱玻璃位置伸出，分别勾住螺旋灯丝的两端，同时中间位置还有一根细钼丝做辅助支撑，避免灯丝在高温工作状态下因自重下垂变形，螺旋灯丝的螺距并非均匀分布，靠近两端引出点的位置螺距会适当加密，减少引出位置的应力集中，这部分细节如果忽略，模型就会和实际量产产品存在明显结构差异。

　　灯头部分采用标准E27螺口结构，建模时需要严格匹配螺牙的公称尺寸与螺距，螺纹大径26.2mm，小径24.8mm，每英寸10牙，同时灯头顶部的焊锡触点与侧面金属壳体之间要保留绝缘玻璃的装配间隙，这部分尺寸直接关系到灯泡安装到灯座后的导电可靠性，不能随意简化。芯柱部分是连接玻壳内部结构与灯头的过渡部件，由玻璃压封结构、导丝、排气孔组成，建模时需要还原导丝穿过玻璃压封位置的密封结构，这部分是灯泡生产过程中封接工序的核心位置，玻璃与金属导丝的膨胀系数匹配直接决定灯泡的使用寿命，三维建模时要体现出压封位置的扁平结构，不能做成规则圆柱。

　　从实际应用场景来看，这类灯泡三维模型除了用于照明产品的结构设计验证，还可用于电工教学场景的结构演示，帮助从业者理解白炽灯的发光原理与装配逻辑，建模过程中所有部件的装配间隙都要符合实际生产公差，玻壳与灯头的连接位置要预留粘胶剂的填充间隙，灯丝支架与芯柱玻璃的嵌合深度要满足抗振动要求，避免运输过程中灯丝移位。外形尺寸方面，整灯最大直径60mm，总长度105mm，安装边界只需要考虑E27灯头的旋入深度，旋入灯座后的外露长度为78mm，不会和常规灯具的灯罩结构产生干涉，建模时所有曲面都做了实体化处理，可直接用于后续的工程出图、装配干涉检查，也可导入渲染软件做产品宣传素材使用，内部的灯丝、支架、芯柱结构都做了独立零件拆分，方便后续做结构修改或者不同功率规格的参数化衍生设计，比如调整灯丝长度、螺距就能快速衍生出40W、100W等不同规格的灯泡模型，不需要重新搭建整体结构框架。
