钣金结构电源外壳组件设计方案

　　在工业电气配套、小型工控设备内置供电模块、桌面型测试仪器供电单元的应用场景中，这类钣金结构电源外壳是承载电源核心元器件、实现电磁屏蔽、保障散热通风、提供安装固定接口的核心结构件。不同于注塑类电源外壳，钣金材质的壳体在抗冲击性能、电磁屏蔽效能、高温工况下的形位稳定性上有明显优势，尤其适配功率在百瓦级到千瓦级的内置电源模块，能在设备内部紧凑安装空间内，兼顾结构强度与散热需求。

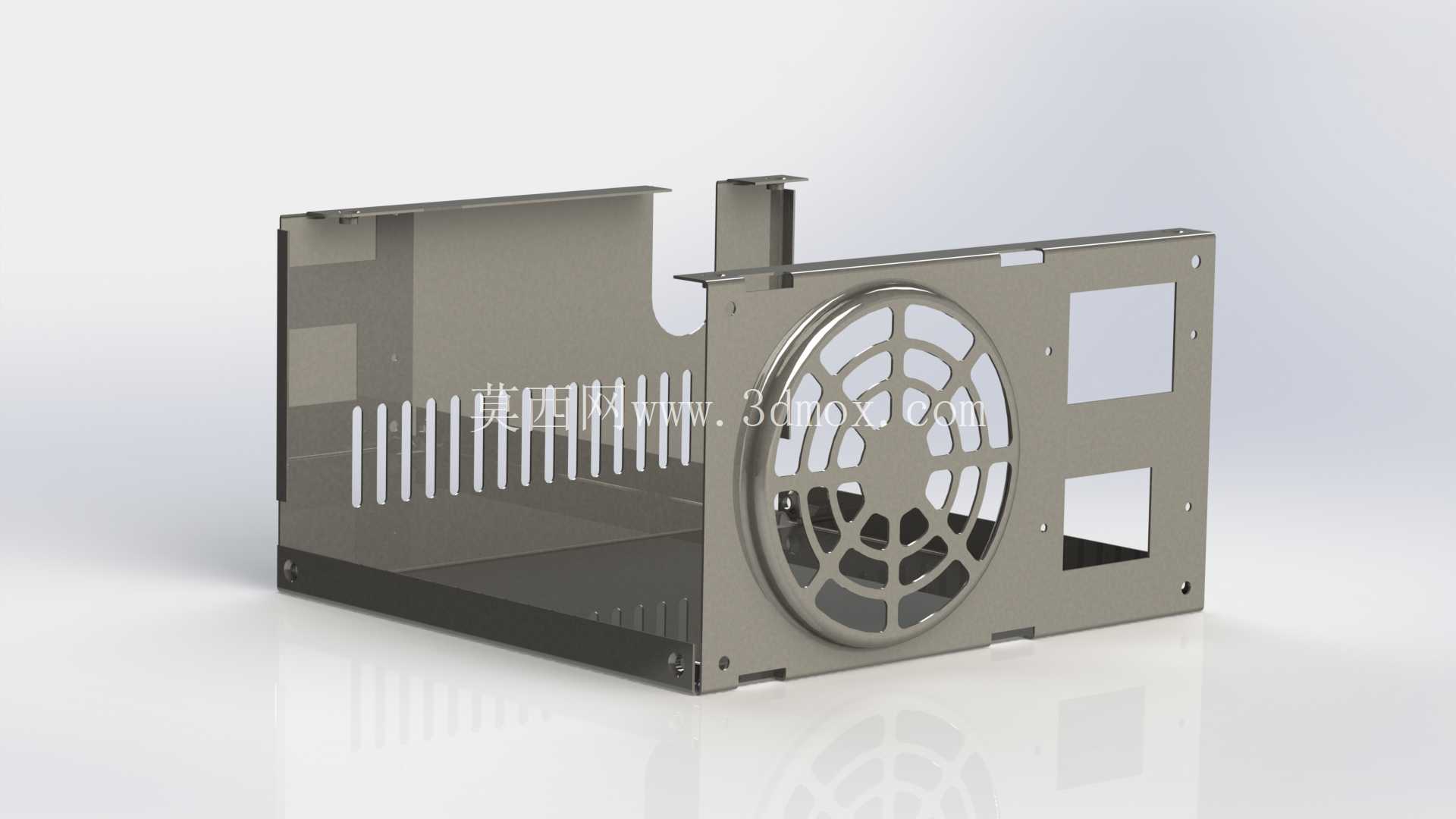

　　从实际使用功能来看，该壳体首先承担电源核心元器件的物理防护作用，将变压器、整流桥、滤波电容、PCB控制板等核心部件封闭在金属腔体内部，避免设备装配、运维过程中异物触碰带电部件造成短路，同时阻隔外界粉尘、少量溅液直接接触核心电路，提升电源模块在复杂工业现场的运行可靠性。其次，壳体侧面集成的一体冲压成型风扇格栅，是整个散热系统的结构基础，格栅的辐条式开孔在保证钣金结构强度的前提下，最大化预留通风通流面积，匹配标准80mm或92mm规格的轴流散热风扇安装位，风扇通过壳体上预冲的螺丝孔直接固定在格栅外侧，工作时气流可直接穿过格栅进入壳体内部，带走变压器、功率器件工作产生的热量，再通过壳体另一侧的长条状通风槽排出，形成顺畅的散热风道，避免电源模块长期高温运行加速元器件老化。

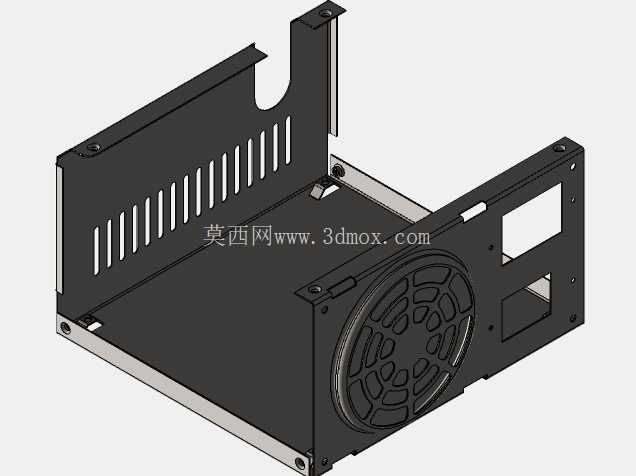

　　在结构设计思路上，整个壳体采用单块钣金折弯拼接的工艺路线，减少不必要的焊接工序，降低加工过程中的热变形风险，所有折弯边均预留合理的折弯止裂槽，避免折弯处出现应力集中导致的开裂问题。壳体的安装法兰边采用外翻边设计，法兰边上预冲的多个方形与圆形安装孔，分别对应不同规格的固定螺丝、定位销柱，既可以将整个电源模块直接固定在主设备的内部安装梁上，也可以通过这些孔位实现壳体上下盖、侧盖板的快速拼接装配，无需额外的连接支架，减少整体装配的零件数量。壳体上预留的方形开孔，是为电源输入输出接口、状态指示灯、调节旋钮预留的安装位，开孔的尺寸公差控制在±0.1mm范围内，保证外接接口安装后与壳体表面齐平，无凸起或凹陷，避免影响后续设备整体的外观一致性与装配干涉。

　　从安装边界与尺寸适配角度来看，这类壳体的外形尺寸通常根据内部容纳的电源变压器规格、PCB板尺寸进行匹配，常规适配100W-500W功率段电源的壳体，长宽尺寸控制在150mm-250mm区间，高度控制在80mm-120mm区间，整体壁厚采用0.8mm-1.2mm的冷轧钢板材质，在保证结构刚性的前提下控制整体重量，单套壳体重量不超过1kg，不会对主设备的安装梁造成额外的负重压力。安装时需要注意，壳体底部与主设备安装面之间需要预留至少5mm的间隙，避免底部钣金直接贴合设备金属面造成意外导通，同时保证底部的辅助通风槽能有足够的空气流通空间；风扇安装侧需要与设备内部的其他结构件预留至少20mm的进风空间，避免遮挡格栅造成通风量不足，影响散热效率。

　　在细节结构处理上，壳体所有的折弯边均做了压毛边处理，边缘无尖锐毛刺，避免装配、运维过程中划伤操作人员，也防止毛刺脱落掉入电源内部造成电路短路。壳体内部的折弯边上预留了PCB板安装柱的固定孔位，安装柱通过压铆的方式固定在钣金上，PCB板可以直接通过螺丝固定在安装柱上，无需额外设置塑料支撑柱，提升高温环境下的固定可靠性。长条状通风槽的开孔宽度控制在3mm以内，既保证通风面积，又能防止较大尺寸的金属异物从通风槽掉入壳体内部，同时通风槽的排布方向与内部散热风道方向一致，减少风阻，提升散热气流的流通效率。
