Keystone1593-3终端转塔连接结构

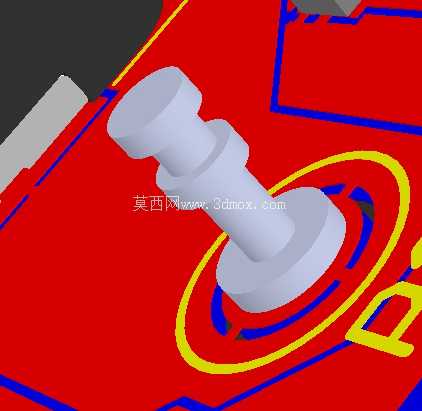

　　在电源类电子设备的内部布线环节，这类终端转塔结构常被用于变压器次级输出端的接线固定，也会出现在大功率电源模块的板载接线点位，承担导线与PCB板之间的刚性连接、电流传导以及绝缘隔离作用。不同于普通的插片式接线端子，该结构采用多层阶梯轴式的外形设计，最顶端的小直径圆柱段用于缠绕或压接导线，中段的环形凸台一方面作为导线缠绕后的限位结构，避免导线受外力拉扯时从端子顶端滑脱，另一方面可作为焊锡填充的容纳边界，焊接时焊锡会在凸台与顶端柱体的衔接处形成饱满的焊角，既提升焊接强度，也能增大导电接触面积，降低大电流通过时的接触电阻。

　　下方直径更大的圆盘凸缘是整个结构的安装定位基准，安装时该凸缘会贴合PCB板的安装面，凸缘下方的柱体穿过PCB板上预先加工的安装孔，过波峰焊时焊锡会填满柱体与孔壁之间的间隙，同时在凸缘底面与PCB板面之间形成焊接固定层，保证端子与电路板之间的连接强度，即便后续接线时受到一定的侧向拉扯力，也不会出现端子歪斜、脱落的问题。从设计逻辑上看，这种阶梯式的结构完全围绕接线作业的实际需求展开：顶端柱体的直径经过匹配计算，既能够满足常规线径导线的缠绕需求，不会因为柱体过细导致导线缠绕圈数不足、固定不牢，也不会因为柱体过粗导致导线弯折困难、焊接时吃锡量过大造成相邻端子之间的锡连短路。

　　中段的环形凸台高度控制在合理范围，既能够挡住缠绕的导线，也不会因为凸台过高导致焊锡无法顺利浸润到导线与柱体的结合面。下方的安装柱体长度与常用PCB板的厚度适配，穿过板后露出的长度刚好满足波峰焊的吃锡要求，不会因为柱体过长导致焊锡爬升过高影响上方的接线区域，也不会因为柱体过短导致焊接强度不足。在实际设备应用中，这类端子常被布置在电源变压器的周边，因为变压器输出端的电流通常较大，普通的贴片端子无法承载对应的电流负荷，而这种柱状转塔端子的导电截面更大，自身电阻更低，长时间通过额定电流时的温升更小，能够避免因为端子过热导致的焊锡融化、接线脱落等故障。同时，端子本身的阶梯结构让不同接线部位之间形成了天然的物理隔离，相邻端子之间即便间距较小，也不容易因为焊锡溢出或者导线毛刺造成短路问题，能够提升电源板的布线密度，缩小整个电源模块的整体体积。在进行整机装配时，作业人员可以直接将剥好线头的导线缠绕在顶端柱体上，再进行补焊操作，不需要额外的压接工具，接线作业的效率更高，后期维护时如果需要更换导线，只需要熔化顶端的焊锡就可以拆下导线，不会破坏端子与PCB板之间的固定连接，维护便利性更好。

　　从安装边界来看，该端子安装后在PCB板上方的占用高度由各段阶梯的总高度决定，设计PCB布局时需要在端子上方预留足够的接线操作空间，避免周边的高大元件挡住接线位置；端子的圆盘凸缘直径决定了安装孔周边需要预留的禁布区范围，禁布区内不能布置其他焊盘或者走线，避免焊接时造成短路。整个结构的所有转角处都做了微小的圆角处理，一方面是为了降低加工时的应力集中，提升端子本身的结构强度，另一方面也避免尖锐的边角割伤导线的绝缘层，造成绝缘破损短路的隐患。在进行三维建模时，各段柱体的同轴度公差需要严格控制，如果同轴度偏差过大，安装时会出现端子无法顺利穿过PCB安装孔的问题，顶端柱体的歪斜也会导致接线后导线的走向不受控制，影响整机的布线整齐度。这类端子虽然属于小型结构件，但在电源类设备中直接关系到供电回路的连接可靠性，设计时每一处尺寸的确定都需要结合实际的接线工艺、焊接工艺以及载流需求，不能随意更改各段的直径与高度比例，否则很容易在实际使用中出现接触不良、固定不牢、短路等各类问题，影响整个设备的运行稳定性。
