高压输电线路格构式铁塔结构设计

　　在架空高压输电线路的布设场景中，格构式铁塔是承担导线悬挂、绝缘支撑、荷载传递的核心构筑物，本次呈现的三维结构完整还原了常规110kV及以下电压等级输电铁塔的构造细节。从实际工程应用来看，这类铁塔多部署在城郊、山地、农田等开阔区域，需要长期承受导线垂直荷载、水平风荷载、覆冰荷载以及极端工况下的断线张力，同时要满足不同电压等级对应的电气安全距离要求，避免导线与塔身、地面、周边构筑物发生放电风险。

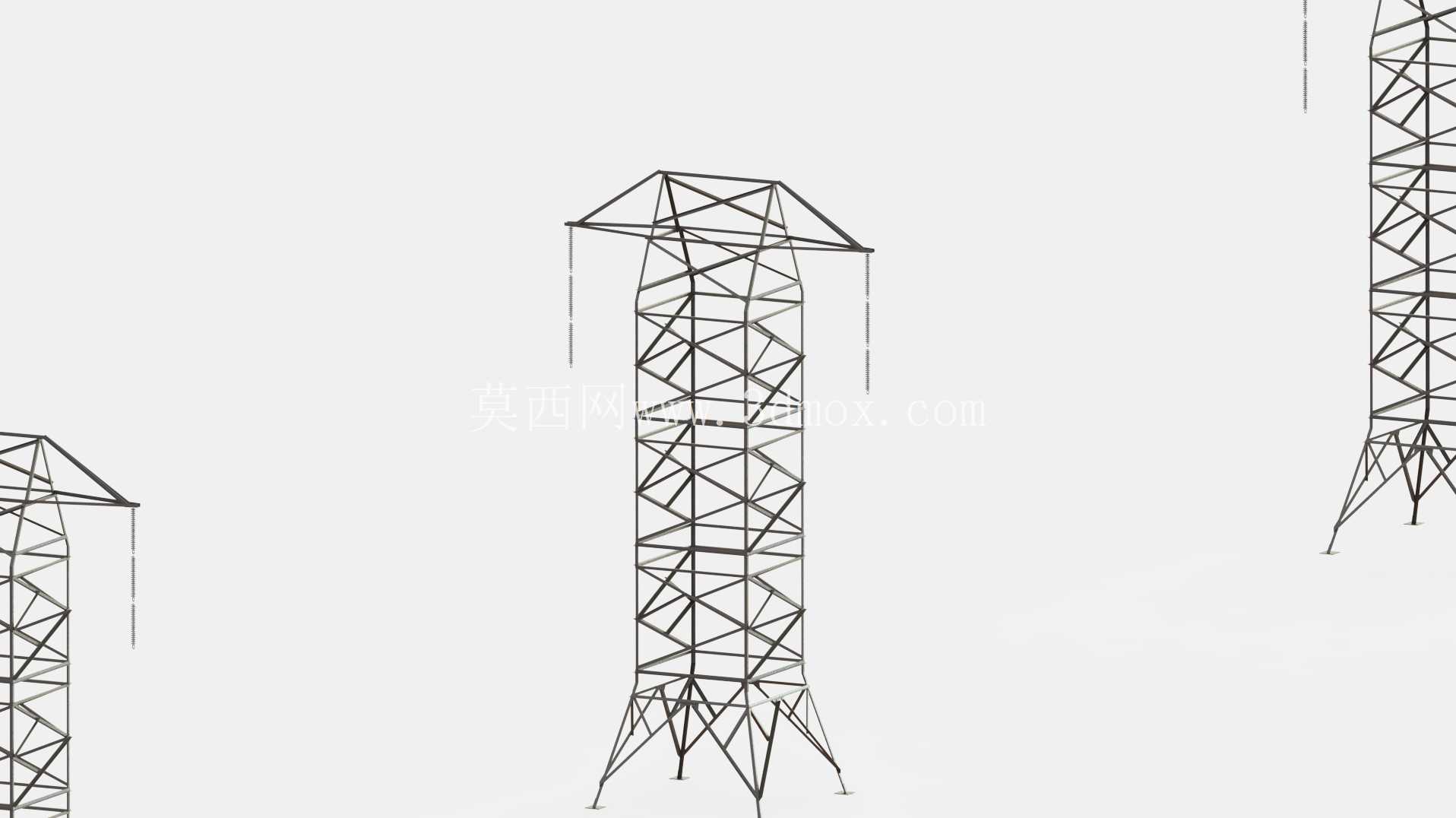

　　从结构设计逻辑来看，整个塔身采用等边角钢作为主要受力构件，通过节点板配合螺栓连接形成空间桁架体系，这种设计的核心优势在于可以将复杂的空间受力拆解为杆件的轴向拉压受力，充分发挥钢材的强度性能，同时格构式的通透结构可以大幅降低风阻，减少强风天气下的结构倾覆风险。塔身从底部到顶部采用渐变式截面设计，底部根开尺寸根据常规地形条件设定，保证基础受力均匀，避免局部应力集中导致的基础沉降问题；顶部横担部分根据导线悬挂需求设置了对应挂点位置，预留了绝缘子串的安装空间，两侧的导线挂点对称布置，保证塔身受力平衡，避免长期偏载导致的结构变形。

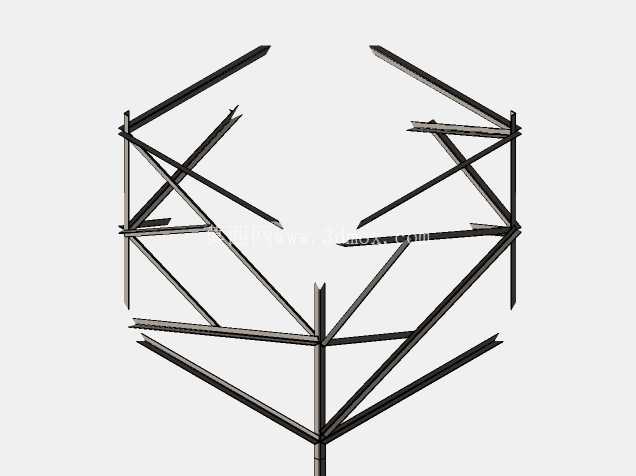

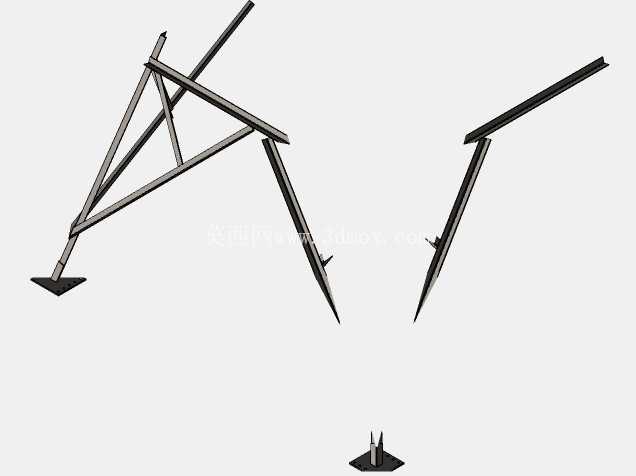

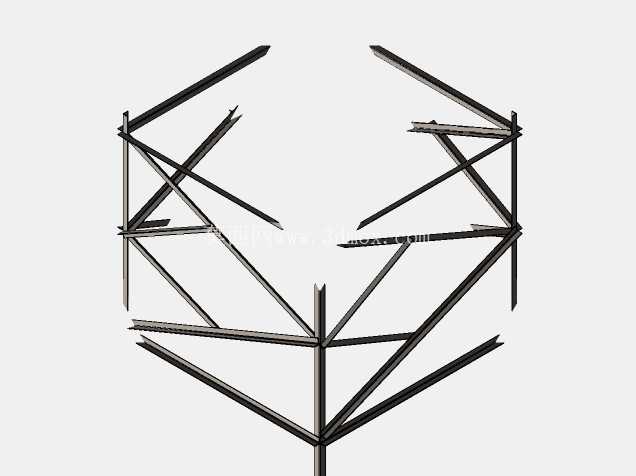

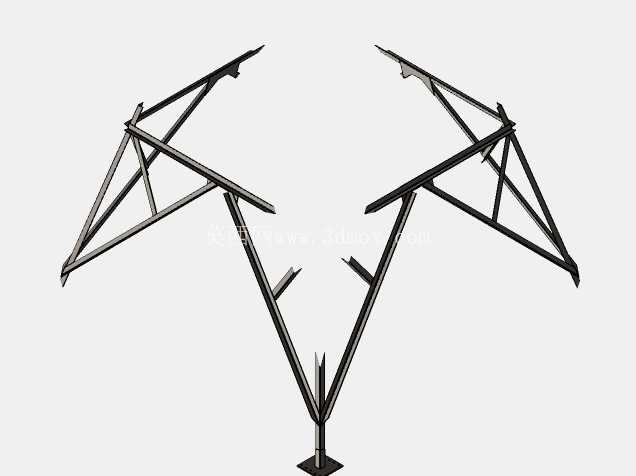

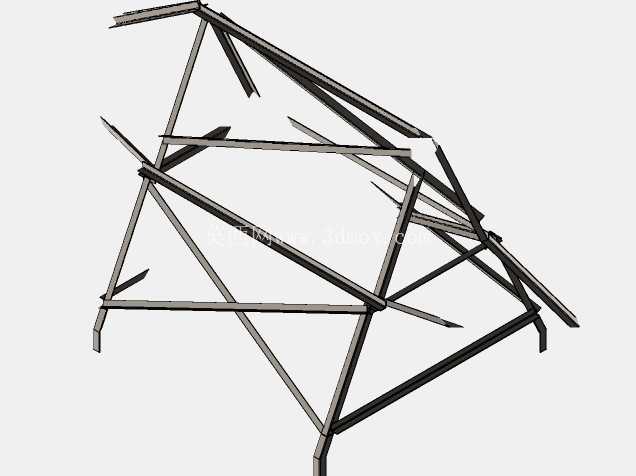

　　在细节构造上，塔身的腹杆布置采用了交叉斜材的形式，不同高度段的斜材角度根据受力大小调整，在塔身下部受力较大的区域，斜材与主材的夹角控制在合理区间，保证杆件的长细比满足规范要求，避免杆件发生失稳破坏；塔腿部分设置了与基础连接的地脚螺栓安装板，安装板上的螺栓孔位按照标准间距排布，适配常规现浇混凝土基础的预埋螺栓定位，现场安装时可以直接对位拼装，减少现场焊接作业量，提升施工效率。横担部分的下弦杆设置了导线悬垂串的挂孔，挂孔位置做了加强处理，通过增加节点板厚度来应对长期交变荷载下的疲劳问题，同时横担端部预留了避雷线的安装位置，满足输电线路的防雷接地要求。

　　从安装边界条件来看，该铁塔的设计适用档距在常规线路的标准范围内，导线悬挂点的高度满足跨越地面构筑物、植被的安全距离要求，塔身整体的构件拆分完全按照运输条件设定，单根杆件的长度控制在常规运输车辆的装载限值内，构件重量满足人工或小型机具的吊装能力，适合在交通不便的山地、丘陵区域进行现场组装。在建模过程中，所有杆件的连接节点都做了干涉检查，避免实际拼装时出现螺栓与杆件碰撞、节点板错位的问题，每一处螺栓孔的位置都对应实际连接件的尺寸，保证模型可以直接用于施工交底、构件预制加工的参考。不同于实体式的支撑结构，这种格构式铁塔的自重更轻，基础工程量更小，在同等荷载条件下的材料利用率更高，能够有效降低线路建设的整体成本，同时桁架结构的冗余度更高，单根杆件发生局部损伤时不会立刻引发整体结构垮塌，给运维检修留出足够的处置时间。在日常运维场景中，塔身的主材上预留了脚钉安装位置，方便检修人员攀爬至横担位置进行绝缘子清扫、导线弧垂调整、缺陷排查等作业，横担上也预留了检修人员的操作空间，满足带电作业或停电检修的安全操作距离要求。
