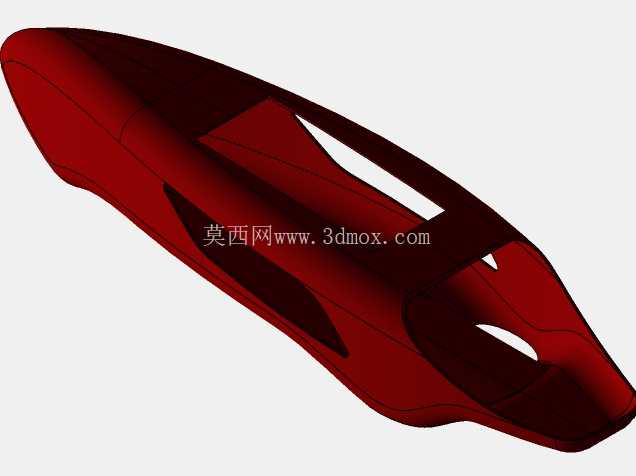

本次呈现的壳体结构,核心面向小型竞速类载具的外层覆盖需求,在实际工程应用中,这类壳体并非单纯的装饰性外罩,而是直接影响载具运行阻力、内部构件防护能力以及整体装配适配性的核心结构件。从实际使用场景来看,这类壳体常应用于小型电动竞速设备、人力竞速载具或者小型水上竞速装置的外层,需要在高速行进过程中破开前方介质,降低行进过程中的紊流干扰,同时为内部的动力模块、传动构件、操控组件提供封闭的防护空间,避免外界砂石、水汽或者飞溅杂质侵入内部造成构件卡滞、腐蚀或者损坏。
从功能特性层面拆解,该壳体采用一体化曲面成型思路,整体轮廓沿行进方向呈前窄后宽的梭形收敛,前端的收窄角度经过多轮曲面曲率调整,能够让迎面接触的气流或者水流顺着壳体表面顺滑分流,避免在壳体前端形成高压滞止区,降低行进过程中的正面阻力。壳体表面预留的几处异形开口,并非随意开设的减重槽,而是对应内部构件的安装避让位:靠前侧的长条形开口对应内部操控组件的走线与操作端伸出位置,靠后侧的弧形开口对应动力模块的散热或者动力输出端的避让空间,开口边缘都做了顺滑的曲面过渡,避免开口位置出现应力集中,同时也不会破坏整体的流场连续性。壳体的边缘做了向内收的翻边结构,这个结构一方面能够提升壳体整体的结构刚度,让薄壳结构在受到侧向冲击或者高速介质压力时不会出现大面积的形变,另一方面翻边结构也为壳体和内部承载框架的连接提供了安装位,连接点位可以沿着翻边均匀分布,保证壳体和内部框架连接的受力均匀性,避免局部连接应力过大造成壳体开裂。
在设计思路的落地过程中,首先要明确的是壳体和内部承载框架的安装边界,壳体的内部空腔轮廓需要完全匹配内部框架的最大外轮廓,预留出足够的装配间隙,避免装配过程中出现壳体和内部构件的硬干涉。壳体的壁厚设计采用渐变式思路,在前端迎介质冲击的区域适当增加壁厚,提升抗冲击能力,在侧面流道区域适当减薄壁厚,控制整体重量,实现结构强度和轻量化的平衡。曲面构建过程中全程采用G2连续的曲面过渡,保证整个壳体表面没有突兀的折角,一方面是降低行进过程中的阻力,另一方面也能避免折角位置出现应力集中,提升壳体的抗疲劳性能。在安装点位的设计上,除了边缘翻边的连接位,在壳体内部对应内部框架的支撑肋位置,还设计了几处隐藏的连接柱,连接柱和壳体内壁做了放射状的加强筋连接,保证连接位置的受力能够均匀分散到整个壳体表面,不会因为单点受力造成壳体局部凹陷或者破裂。
从外形尺寸的适配角度来看,该壳体的整体长度方向尺寸需要匹配内部承载框架的总长,前端超出内部动力模块的长度控制在合理范围,避免过长的前端悬臂造成壳体高速颤动;宽度方向的最大尺寸出现在壳体中后段,对应内部乘员或者核心动力模块的安装空间,两侧的曲面弧度向内收窄,既保证内部有足够的安装空间,又能控制整体的迎风或者迎水宽度,降低横风或者侧向水流对载具行进稳定性的影响。高度方向的轮廓从前端到后端呈平缓上升再下降的趋势,最高点对应内部构件的最高安装位置,保证内部构件不会和壳体内壁发生剐蹭,同时平缓的高度变化也能让上方的介质流顺滑通过,不会在壳体顶部形成涡流区造成额外的行进阻力。在实际装配验证环节,这类壳体需要先做试装匹配,检查所有开口位置和内部构件的对位精度,翻边连接位和内部框架的安装孔位同轴度,确认没有干涉之后再做最终的固定,固定过程中需要在连接点位增加弹性缓冲垫,避免载具运行过程中的振动传递到壳体上造成连接位松动或者壳体共振产生异响。另外,壳体的表面光滑度也有明确的工程要求,曲面拼接位置不能有明显的拼接棱线,否则会破坏流场的连续性,增加行进阻力,甚至在高速状态下引发壳体表面的紊流振动,影响载具的操控稳定性。
