V6发动机用正时同步带轮结构设计

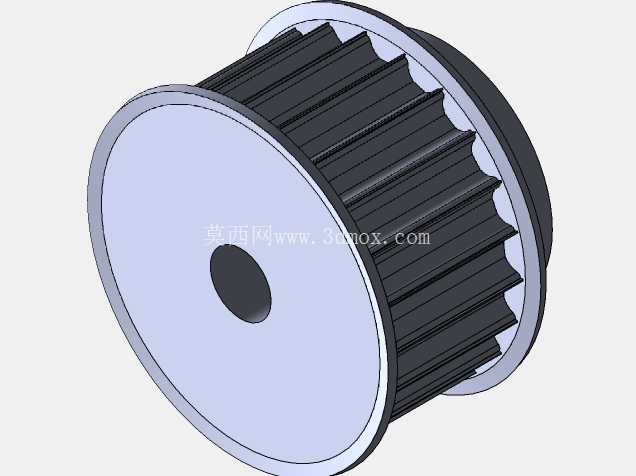

　　在车用内燃机的配气传动系统里，正时带轮是保障气门启闭时序与活塞运动行程精准匹配的核心传动部件，这款适配V6发动机的正时带轮，在设计阶段首先要匹配对应齿形同步带的啮合参数，避免传动过程中出现跳齿、齿面滑移的问题，毕竟配气相位哪怕偏差几个齿位，都会导致发动机进气不充分、排气不彻底，严重时还会出现气门撞击活塞的致命故障。从结构上看，这款带轮采用双侧挡边的一体式轮体设计，挡边的高度略高于带齿顶面，能在皮带运行出现小幅轴向窜动时起到限位作用，防止同步带从轮槽内脱出，很多维修场景里遇到的正时带脱齿故障，往往就是早期设计时挡边高度不足或者轮体端面跳动超差导致的。轮体中心的安装孔采用基孔制配合公差设计，适配发动机凸轮轴或者曲轴端的安装轴径，孔位的同轴度公差需要严格控制在0.02mm以内，不然带轮高速旋转时会产生径向跳动，不仅会加剧皮带的齿面磨损，还会带来额外的传动振动，传递到发动机前端轮系就会出现怠速异响的问题。轮齿的齿形采用圆弧齿廓设计，相比传统的梯形齿，圆弧齿和同步带的齿面接触面积更大，传动时的应力分布更均匀，能承受更大的传动扭矩，同时啮合过程中的冲击更小，更适合V6发动机这种高转速工况下的长寿命使用需求。

　　在实际选型匹配时，首先要确认带轮的节圆直径和配套正时皮带的节线长度匹配，同时要计算好张紧轮的安装位置，保证皮带的包角满足传动要求，一般正时传动的小带轮包角不能低于120度，不然容易出现传动打滑。轮体的减重设计也做了针对性优化，在辐板位置没有做多余的镂空，毕竟正时舱内的工作温度长期在80-120摄氏度区间，过度镂空虽然能降低一点转动惯量，但会降低轮体的结构强度，在发动机急加速的瞬间扭矩冲击下，容易出现辐板变形的问题。安装边界上，这款带轮的轴向宽度比配套同步带宽出2mm左右，给皮带的热胀冷缩和安装对位留出足够余量，安装时需要保证带轮端面和安装轴的垂直度，偏差过大会导致皮带单侧受力，短时间内就会出现皮带侧边磨损开裂的问题。

　　齿面的粗糙度控制在Ra1.6以内，过于粗糙的齿面会加速同步带齿面的橡胶磨损，过于光滑又容易在啮合时出现细微滑移，影响正时精度。另外带轮的两侧挡边做了小角度的倒角处理，避免尖锐的挡边棱角在皮带窜动时切割皮带的帆布层，很多正时皮带早期侧边开裂的问题，都和挡边未做倒角、边缘过于锋利有直接关系。在传动系统的匹配计算里，这款带轮的齿数和曲轴端正时带轮的齿数比为2:1，刚好匹配四冲程发动机曲轴转两圈、凸轮轴转一圈的传动比要求，保证进排气门的启闭时机和活塞的四个行程完全对应。

　　设计时还考虑了轮体的动平衡性能，因为发动机正时带轮的工作转速最高能到每分钟六千转以上，如果动平衡量超标，高速旋转时的离心力会带动轮系产生共振，不仅会产生明显的运转噪音，还会导致安装轴的轴承过早疲劳损坏。轮体材料一般选用粉末冶金或者高强度铝合金，粉末冶金材质的耐磨性更好，成本更低，铝合金材质的重量更轻，转动惯量更小，能降低发动机前端轮系的驱动损耗，不管选用哪种材质，齿面都不需要做额外的硬化处理，因为正时同步带的材质是橡胶加纤维线绳，硬度远低于金属轮体，过硬的齿面反而会加速皮带磨损。在装配工艺上，中心安装孔一般会设计对应的键槽，通过平键和安装轴传递扭矩，避免带轮和轴之间出现相对转动，键槽的位置精度也会影响正时对位的准确性，设计时键槽的对称度公差需要控制在0.015mm以内，保证装配时正时标记能快速对位，减少维修装配时的对位误差。
