卡特彼勒设备水冷中冷散热器结构设计

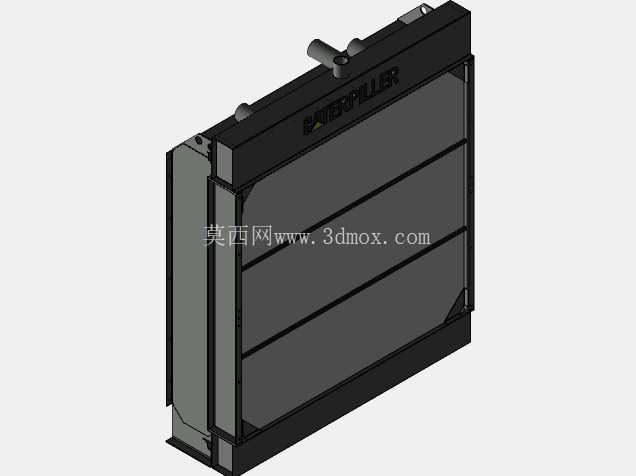

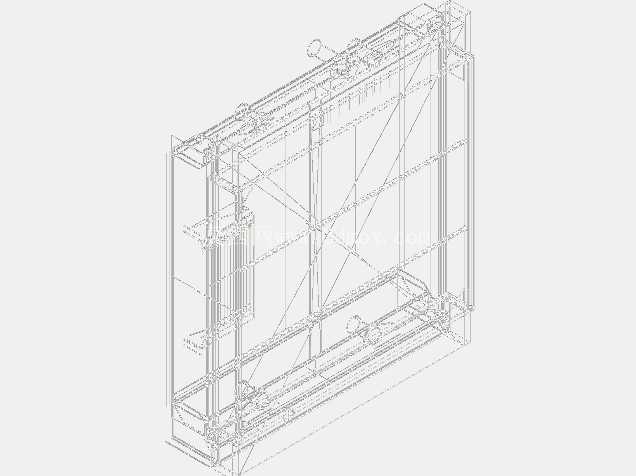

　　在重型工程机械的动力系统热管理设计中，水冷式中冷散热器是保障增压发动机稳定输出功率的核心部件，这款适配卡特彼勒工程设备的散热单元，主要针对大马力柴油增压发动机的进气冷却与循环水散热需求开发，常见于矿山作业、土方施工场景下的履带式挖掘机、装载机动力舱布局中。从结构设计逻辑来看，整体采用立式矩形模块化布局，主体框架采用高强度冲压钢板拼焊成型，边框预留了与动力舱安装支架匹配的固定孔位，安装边界完全匹配卡特C32系列动力单元的舱体空间，不需要额外改动舱内原有管路与固定结构，可直接替换原厂同规格散热部件。

　　散热芯体采用多排错流布置的铝制扁管结构，管带间穿插高密度散热鳍片，鳍片表面做了扰流压型处理，能够在空气流经芯体表面时形成微湍流，降低热阻提升换热效率，芯体与上下水室、中冷气室之间采用压装加耐高温密封胶的连接工艺，可承受1.2bar的系统工作压力，避免高负荷工况下出现冷却液、增压空气泄漏问题。顶部预留的两个管路接口分别对应发动机冷却液的进出回路，接口采用标准法兰快装结构，可直接与发动机侧的橡胶管路对接，侧面的气室接口对应涡轮增压器的出气端与发动机进气歧管端，能够将增压器输出的高温压缩空气冷却至合理温度区间，提升发动机进气充量，降低燃烧爆震风险。

　　设计过程中充分考虑了工程设备的恶劣工况，框架外侧做了加厚防撞包边处理，能够抵御施工过程中飞溅的碎石撞击，芯体表面的散热鳍片采用了加厚铝材，避免高压气流冲洗时出现倒片问题，影响通风散热效率。整体结构的重心经过优化，安装后不会对动力舱侧的固定支架产生额外偏载，底部预留的减震垫安装位可匹配原厂橡胶减震块，吸收设备运行过程中产生的振动，避免管路接口长期受振动出现疲劳开裂。在流道设计上，水室内部做了导流筋结构，能够让冷却液在芯体内部均匀分布，避免出现局部流动死区导致散热不均，中冷气室的流道采用渐扩式结构，降低压缩空气进入芯体时的阻力损失，减少涡轮迟滞对动力输出的影响。

　　这类散热单元的设计核心是在有限的安装空间内平衡散热效率与流阻损失，既要满足发动机满负荷运行时的热交换需求，又不能过度增加冷却系统水泵与进气系统的负载，因此在芯体厚度、管排数、鳍片密度的参数选择上，都经过了热平衡仿真校核，确保在环境温度45摄氏度的极端工况下，发动机进气温度、冷却液温度都能维持在设计允许区间内。框架侧面预留的传感器安装位可适配原厂水温、进气温度传感器，不需要额外做支架改装，整体装配公差控制在±1mm范围内，与周边管路、线束的间隙满足工程车辆的安全设计要求，不会出现运行过程中干涉磨损的问题。
