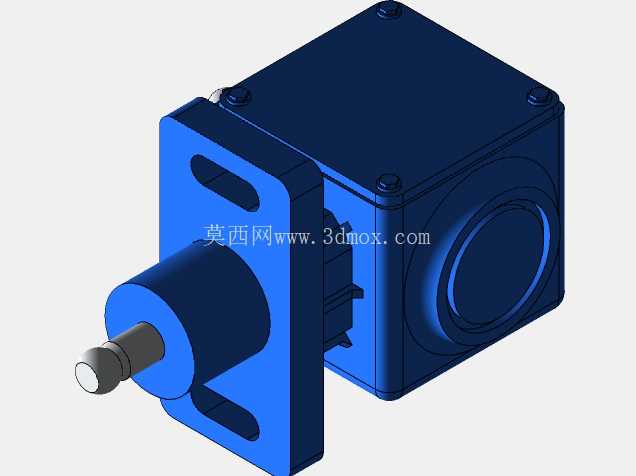

TAP换击器配套锥齿变速传动箱结构

　　这款锥齿传动箱是为TAP换击器配套开发的专用变速传动部件，整体外形尺寸控制在242x160mm的边界范围内，在设备整体布局中能够适配换击器的紧凑安装空间，不会与周边的执行组件、进给导轨产生结构干涉。从实际应用场景来看，这类锥齿箱主要服务于需要换向变速的攻丝、敲击类加工工位，常见于小行程专用加工设备、半自动工位改造场景中，承担输入动力换向、转速匹配、扭矩放大的核心作用，能够将原动机的输入动力通过90度锥齿轮副传递到输出轴端，匹配换击器的动作节拍需求。

　　在功能特性层面，该箱体采用方形密封壳体结构，结合面通过螺栓组实现均匀压紧，能够在车间多粉尘、少量切削液飞溅的工况下保持内部齿轮副的润滑环境稳定，避免杂质进入啮合区域造成齿面磨损。输出端采用伸出式轴头设计，轴肩位置做了定位台阶，安装时可以直接与换击器的输入接口配合，不需要额外加装过渡连接套，减少了传动链的累积误差。输入端的法兰安装面预留了长条形调节槽，安装时可以根据原动机的实际固定位置微调箱体的安装角度，补偿机架加工带来的位置公差，降低现场装配的修配工作量。

　　从设计思路上看，这款锥齿箱没有采用复杂的多级变速结构，而是通过单级锥齿轮副实现固定速比的传动，核心目标是在有限的空间内实现动力的直角转向，同时保证传动过程的刚性。壳体的壁厚经过核算，既能够承受齿轮啮合产生的径向力与轴向力，避免长期运行出现壳体变形导致的齿轮啮合间隙变大，又尽可能控制了整体重量，不会给安装机架带来额外的负载。箱体侧面预留的观察与维护窗口，日常点检时可以直接观察内部润滑脂的状态，不需要完全拆解箱体就能完成润滑补充，降低了设备运维的工作量。

　　在安装边界的考量上，该箱体的固定孔位采用对称式布局，既可以水平安装在设备的工作台立面上，也可以垂直安装在设备的侧装支架上，适配不同工位的布局需求。输出轴的伸出长度经过匹配设计，安装后轴端的连接位置刚好与换击器的输入腔对齐，不会出现轴伸过长导致的悬臂弯矩过大，也不会因为轴伸过短导致连接配合长度不足、传动过程出现打滑松脱。齿轮副的啮合间隙在装配时通过调整垫片进行控制，既保证正反转切换时没有明显的回程间隙，匹配换击器频繁正反转、往复敲击的动作需求，又不会因为间隙过小导致齿面润滑不足、运行温升过高。

　　实际选型应用时，需要注意该传动箱的输入转速匹配范围，要结合换击器的动作频率要求选择适配的原动机转速，避免输入转速过高导致锥齿轮副的线速度超过设计阈值，加剧齿面磨损。同时安装时要保证箱体的安装平面平面度符合要求，避免强行锁紧固定螺栓导致壳体出现内应力，长期运行出现壳体开裂的问题。日常运行过程中，要定期检查固定螺栓的预紧力，尤其是设备长期承受往复冲击载荷的工况下，防止螺栓松动导致齿轮啮合位置偏移，出现传动异响、齿面崩损的问题。
