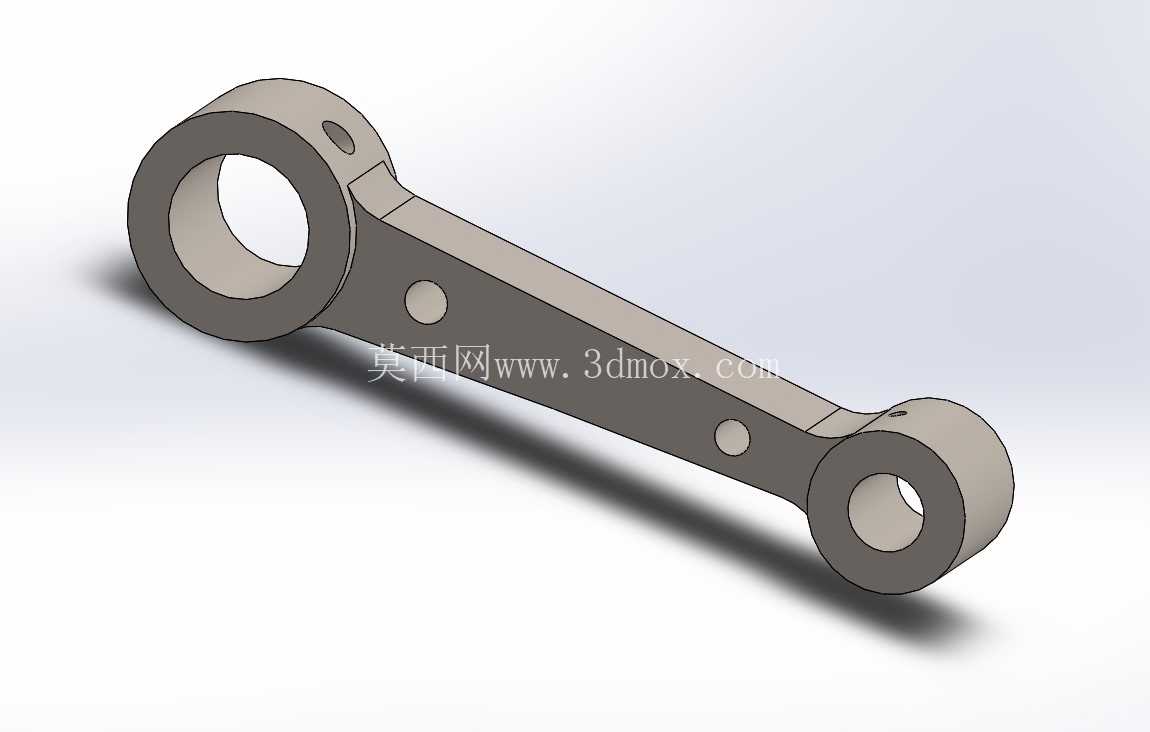

活塞发动机传动连杆结构三维数模

　　在往复式活塞动力设备的动力传递链路中，连杆是承担交变载荷传递的核心受力构件，其结构合理性直接决定整机的运行可靠性与服役寿命。日常做这类构件的三维建模时，首先要锚定的是两端环孔的同轴度公差要求，毕竟大端需要与曲轴的连杆轴颈配合，小端要通过活塞销连接活塞，两孔轴线的平行度偏差一旦超出许用范围，运行过程中就会出现偏磨、卡滞甚至轴瓦烧蚀的故障。从实际装机场景来看，这类连杆广泛应用在小排量通用汽油机、摩托车发动机以及小型农用动力机械上，工作过程中需要同时承受活塞往复运动带来的冲击载荷、曲轴旋转产生的惯性力，以及燃气爆发瞬间的高压冲击力，所以杆身的截面设计不能做成等直径的直杆，通常采用从大端到小端逐渐收窄的工字形截面，在保证整体抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动产生的惯性载荷，这一点在高转速动力设备上尤为关键。建模过程中要注意杆身与两端环座的过渡圆角处理，绝对不能出现直角锐边，否则应力集中系数会大幅提升，在交变载荷长期作用下很容易在过渡位置萌生疲劳裂纹，最终导致连杆断裂的恶性设备事故。两端的环孔结构中，大端位置需要预留轴瓦的安装空间，孔壁的表面粗糙度、圆柱度公差都要严格匹配轴瓦的装配要求，小端孔内通常会压装铜套，用来降低活塞销的磨损速率，所以小端孔的尺寸公差要满足过盈压装铜套的工艺要求，同时还要考虑压装后铜套内孔的收缩量，提前预留精加工余量。

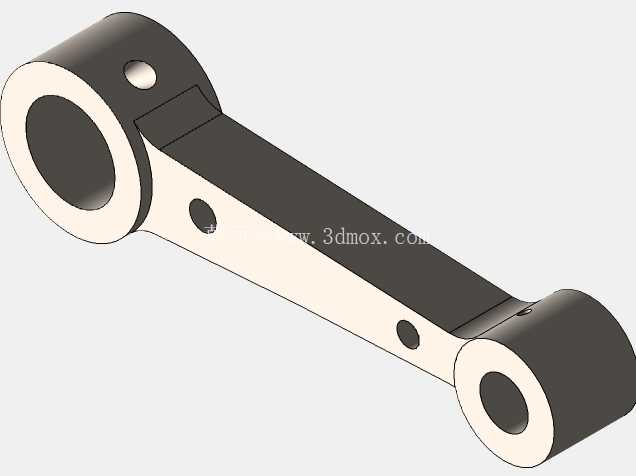

　　杆身上分布的几个小孔并非多余结构，靠近大端的小孔是润滑油道的一部分，工作过程中曲轴飞溅的润滑油会通过这个孔进入杆身内部的油道，输送到小端位置润滑活塞销与铜套的摩擦面，另外几个定位小孔是加工过程中的工艺定位孔，用来保证铣削、镗孔等多道工序的装夹定位精度，减少装夹误差带来的形位公差超差问题。从安装边界来看，建模时需要严格核对连杆的中心距参数，也就是大端孔中心到小端孔中心的距离，这个尺寸直接决定发动机的压缩比，一旦尺寸出现偏差，会导致燃烧室容积变化，直接影响整机的动力输出效率与排放指标。

　　两端环孔的直径尺寸要匹配对应规格的曲轴连杆轴颈与活塞销，大端的外圆尺寸不能超出曲轴箱的运动避让空间，否则运转过程中会与曲轴箱内壁发生碰撞干涉，小端的外形尺寸要避让活塞裙部的运动轨迹，避免活塞上行到上止点时出现运动干涉。另外连杆的整体厚度要匹配曲轴的连杆轴颈长度以及活塞销座的开档尺寸，厚度过大无法装入装配位置，厚度过小则会导致工作过程中出现轴向窜动，加剧侧面磨损。实际建模时还要考虑连杆的质量分组要求，同一台发动机上装配的多支连杆质量差必须控制在很小的范围内，否则运转时会产生额外的振动，所以在结构设计时会在大端、小端的端面预留去重凸台，方便后续做动平衡调整时通过铣削去重控制整体质量。

　　杆身的拔模角度也要符合锻造工艺的要求，毕竟这类受力构件通常采用模锻毛坯加工，合理的拔模角度能降低锻造脱模难度，减少毛坯的加工余量，提升生产效率。很多新手建模时容易忽略连杆大端、小端端面与杆身的过渡结构，实际上这些位置的圆滑过渡不仅能降低应力集中，还能减少毛坯锻造时的金属流动阻力，提升锻件的内部组织致密性，避免锻造缺陷。还要注意润滑油孔的位置与角度，要保证润滑油能顺利从大端导流到小端摩擦面，同时油孔的边缘要做倒角处理，避免油孔边缘的锐边刮伤轴瓦表面，影响润滑油膜的形成。在装配验证环节，要把连杆模型放入整机的装配体中做运动仿真，核对整个活塞往复运动行程中，连杆在各个角度位置都不会与周边的气缸壁、曲轴平衡块、正时链条等部件发生干涉，尤其是曲轴转到下止点位置时，大端的摆动角度最大，这时候的避让间隙必须满足设计要求，否则实际装机后会出现部件碰撞打坏的问题。
