垂直轴叶片式风力涡轮传动结构设计

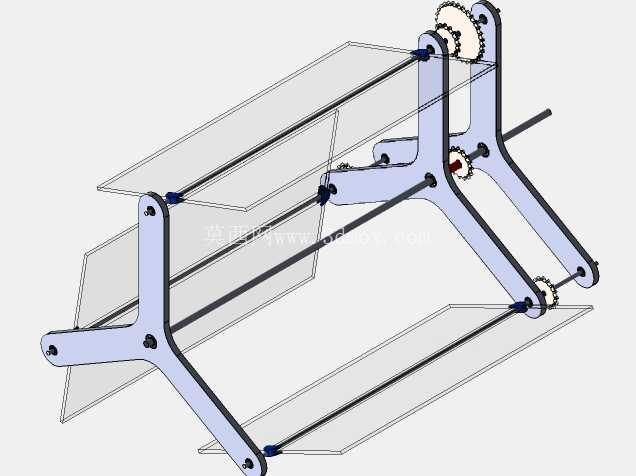

　　这套风力涡轮结构采用垂直轴布局设计，区别于常见的水平轴风机，其叶片运行无需对风调整，在紊流、风向多变的城郊、山地、近岸区域都能保持稳定的风能捕获效率，适配分布式离网供电场景，比如偏远区域的监测设备供电、小型户外储能系统补能、庭院公共照明供电等场景都可适配。从结构组成来看，整套装置包含三组Y型支撑立架，立架通过横向贯穿的主轴实现整体定位，立架上下两端分别设置同步传动齿轮，叶片通过两端的铰接轴与同步连杆连接，当气流作用在叶片表面时，叶片随立架绕主轴做回转运动，同时通过端部的齿轮啮合实现叶片角度的随动调整，保证不同回转位置的叶片都能获得最优的受风角度，减少风阻损耗，提升风能利用率。

　　设计过程中首先考虑的是安装边界的适配性，支撑立架的底部预留了标准安装孔位，可直接固定在预制混凝土基座或者金属安装支架上，整体回转直径控制在1.2米范围内，主轴中心高度可根据安装场景调整支腿长度适配，最低安装高度下叶片最低点距离安装基面预留150mm安全间隙，避免运行过程中叶片剐蹭基面或者周边杂物。叶片采用平板式矩形结构，相比翼型叶片加工难度更低，普通板材切割后即可完成装配，后期维护更换成本更低，叶片与连杆的铰接位置设置了耐磨轴套，长期运行无需频繁加注润滑脂，适配户外无人值守的运行场景。

　　传动部分的齿轮采用直齿圆柱齿轮啮合，传动比设置为1:1，保证叶片随立架回转过程中角度调整的同步性，齿轮啮合侧隙控制在0.1-0.2mm之间，既避免卡滞也减少回程间隙带来的传动冲击。支撑立架采用镂空式结构设计，在保证结构强度的前提下尽可能降低自身重量，减少主轴的径向负载，降低启动风速阈值，实测在2.5m/s的风速下即可启动运行，相比同尺寸水平轴风机启动风速降低约30%。整套结构的受力点经过优化，所有铰接位置的载荷都通过轴套传递到立架本体，主轴仅承受扭矩载荷，不承受额外的弯矩，大幅提升主轴的使用寿命，减少长期运行后的形变问题。

　　在实际选型适配时，可根据所需发电功率调整叶片长度与立架高度，若用于低风速区域可适当增大叶片面积，若用于高风速区域可增加立架板材厚度提升结构抗风等级，整套结构的模块化设计让零部件通用率达到85%以上，不同功率等级的机型可共用大部分支撑与传动零件，降低生产加工的开模成本。安装过程中无需复杂的对中调试，只需将三组立架依次穿入主轴，锁紧端部的定位螺栓，再装配叶片与连杆即可完成主体结构组装，后续调试仅需手动转动主轴检查叶片角度随动是否顺畅，齿轮啮合是否存在卡滞点，无需专业的风机调试设备即可完成现场装配。结构设计时还考虑了极端天气下的防护需求，当风速超过额定运行风速时，叶片会在气流作用下自动调整到顺桨位置，减少风阻，避免结构过载损坏，无需额外加装机械刹车或者变桨驱动机构，进一步降低了结构复杂度与后期维护成本。
