螺旋叶片式垂直轴风力发电装置结构设计

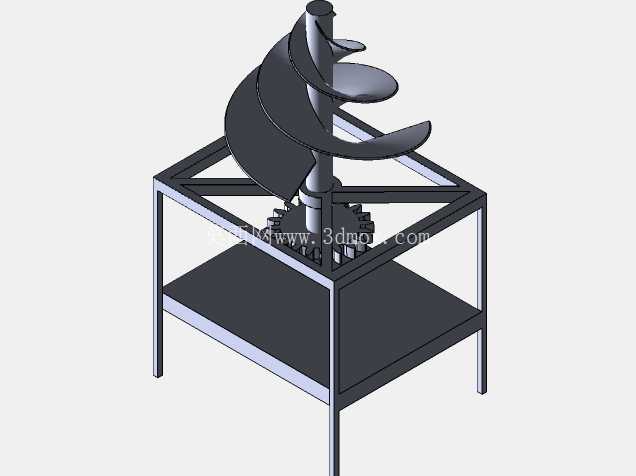

　　这款垂直轴风力发电装置的设计，核心瞄准分布式离网供电场景的实际需求，区别于常规水平轴风机对风向的严苛要求，螺旋曲面风轮结构可捕捉任意方向来流风能，无需加装偏航对风机构，大幅降低了户外部署的运维复杂度。从结构布局来看，整套装置采用方管焊接机架作为承载基体，机架上层预留风轮主轴安装位，下层设置平整安装台面，可根据实际应用场景选配储能模块、整流逆变组件的固定点位，机架支腿采用等长方管裁切焊接，底部预留地脚安装孔，可直接固定于混凝土基座、建筑屋顶或者户外监控杆配套安装平台上，安装边界适配性较强，无需额外定制复杂转接支架。

　　风轮部分采用螺旋扭曲叶片设计，叶片曲面沿主轴轴向呈连续螺旋升角排布，这种结构一方面可以降低风轮启动风速，在低风速区域也能顺利启动带动主轴转动，另一方面可以有效抑制风轮转动过程中的气动噪声，适合居民区、景区、通讯基站周边等对噪音控制有要求的部署场景。风轮主轴与下部传动齿轮组直连，齿轮组采用开放式直齿啮合结构，传动比匹配低速风轮与发电机的额定转速区间，无需额外加装增速箱即可实现动力的高效传递，减少了中间传动环节的能量损耗，也降低了后期传动部件的维护频次。

　　从设计思路层面，整套结构优先考虑户外长期运行的可靠性，机架方管型材选型兼顾结构刚度与整体重量，避免风载荷作用下机架产生共振变形，风轮叶片的曲面弧度经过多轮气动仿真校核，在保证风能捕获效率的同时，尽可能降低叶片自身的结构重量，减少主轴的径向载荷，延长主轴轴承的使用寿命。安装尺寸方面，机架整体采用正方形截面布局，支腿跨距经过优化，在保证整机稳定性的前提下尽可能缩小占地面积，适合在空间有限的区域部署，比如路灯杆顶部、偏远地区通讯基站旁、海岛离网供电点位等场景，都可以直接适配安装。

　　不同于大型水平轴风力发电机组的复杂结构，这款垂直轴装置的结构件大多采用常规型材与标准件，加工制造门槛较低，叶片部分可采用钣金冲压或者复合材料模压成型，适合小批量本地化生产，降低偏远地区的设备运输与安装成本。实际运行过程中，风轮转动不受风向突变影响，在紊流较多的城市建筑周边、山谷区域也能保持稳定的功率输出，不会因为风向快速变化产生额外的结构冲击载荷。机架下层的空置台面除了放置电气组件，也可以根据需求加装防雨防尘罩壳，保护内部传动与电气部件不受户外雨雪、沙尘侵蚀，进一步提升设备在复杂气候环境下的运行寿命。

　　在结构细节处理上，主轴与机架连接处采用带密封的深沟球轴承，既可以承受风轮转动带来的径向载荷，也能阻挡户外沙尘进入轴承滚道，减少磨损；齿轮啮合处预留润滑脂加注空间，日常维护仅需定期补充润滑脂即可，无需复杂的专业运维操作。整套装置的结构拆分逻辑清晰，风轮、机架、传动组件、发电单元均可独立拆分运输，现场组装仅需常规紧固工具即可完成，无需大型吊装设备配合，特别适合交通不便的山区、海岛等区域部署使用，能够为离网用电场景提供稳定的清洁电力供给，适配小型监控设备、照明负载、通讯中继设备的日常用电需求。
