小型水平轴风力发电风车结构设计方案

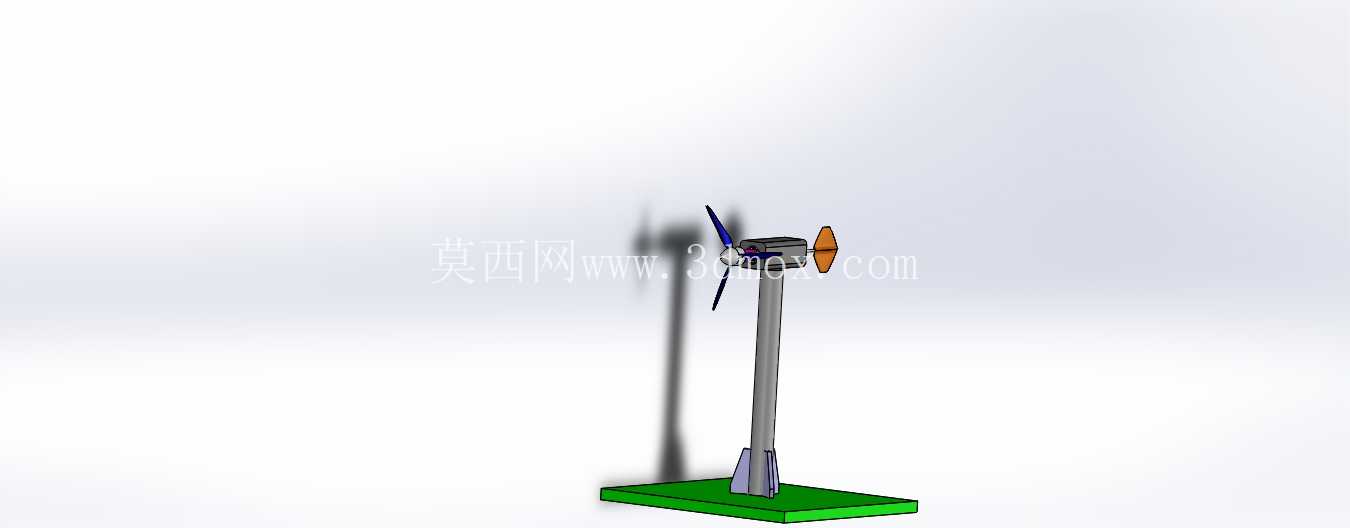

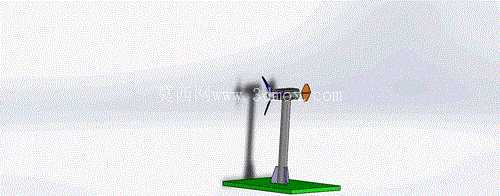

　　这款小型水平轴风车的结构设计，核心围绕分布式风能采集场景的实际使用需求展开，区别于大型并网风电机组的重载设计逻辑，整体结构更偏向低风速启动、易安装维护的民用及小型离网供电场景。从结构布局来看，整机采用上风向三叶片布局，叶片采用翼型截面设计，叶尖做了切角优化，能够在3m/s的低风速下实现自启动，适配平原、丘陵、牧区等分散式风能资源区域的使用需求，可直接为离网型照明、小型传感设备、户用储能系统提供电力输入，也可经过结构改造作为风磨动力输入单元，完成谷物研磨、小型提水等机械做功场景的动力输出。

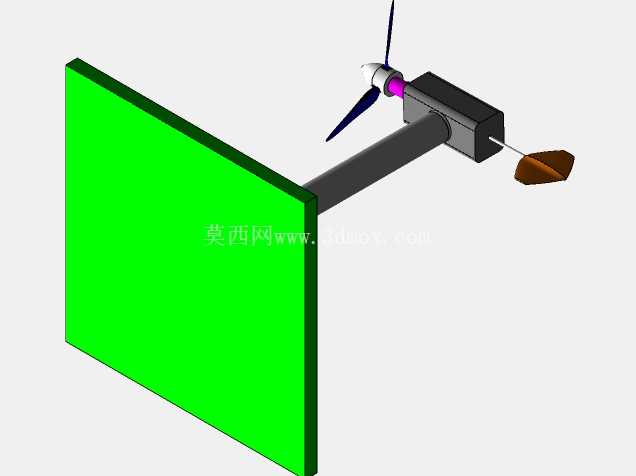

　　机舱部分采用一体化压铸式壳体设计，内部预留了发电机、增速齿轮组、偏航轴承的安装空间，壳体侧面做了导流鳍片结构，能够在自然风作用下自动完成对风动作，无需额外加装电动偏航驱动机构，大幅降低了整机的结构复杂度与后期维护成本。机舱与塔筒的连接采用法兰式对接结构，塔筒为等径直管设计，底部预留了地脚螺栓安装孔位，安装时可根据现场风资源情况选择3-8米的塔筒高度，安装边界要求基础平面水平度误差不超过2mm，塔筒垂直度偏差不大于1/1000，避免运行过程中出现共振问题。

　　叶片与轮毂的连接采用螺栓锁紧结构，单叶片长度根据整机功率等级做了匹配设计，叶片旋转平面与塔筒轴线保持15度的锥角，既能够避免叶片变形时剐蹭塔筒，也可以优化叶片的气动载荷分布，降低变桨机构的受力负荷。轮毂前端设置了导流罩结构，能够减少来流风的湍流扰动，提升叶片扫风区域的气流均匀度，导流罩采用流线型椭球设计，表面做了光滑过渡处理，可降低运行过程中的风阻噪声。

　　从设计思路层面，这款风车没有追求过高的风能利用系数，而是把结构可靠性、安装便捷性放在首位，所有外露结构件均做了圆角过渡处理，避免应力集中问题，连接螺栓全部采用标准件，方便后期运维更换。整机的转动部件全部设置在机舱内部，外部无裸露的传动结构，能够降低户外运行时的风沙侵蚀风险，也可避免飞鸟、杂物卷入转动结构造成设备损坏。在实际选型应用中，这款结构可根据使用场景调整叶片材质，低风速区域可采用轻质玻纤叶片提升启动性能，高海拔强风区域可更换为金属叶片提升结构强度，塔筒也可根据安装场景选择拉索固定或者独立基础固定两种方式，拉索固定方式可降低基础施工成本，适合临时安装或者地质条件较差的区域，独立基础固定方式结构稳定性更强，适合长期固定运行的场景。

　　针对风磨改造场景，这款结构可拆除机舱内的发电单元，直接通过传动轴将叶片的旋转动力输出到下端的研磨机构，动力传输路径短，机械传动效率可达85%以上，适合无电网覆盖的偏远区域作为谷物加工的动力设备使用，运行过程中无需额外能源输入，仅依靠自然风能即可完成作业，设备维护仅需定期对转动轴承加注润滑脂，运维成本极低。整机的外形尺寸控制紧凑，单台设备的运输可采用普通货运车辆完成，现场安装无需大型吊装设备，3-4名工作人员借助简单工具即可完成整机组装调试，大幅降低了分布式风能利用场景的设备落地门槛。结构设计过程中对整机的固有频率做了校核，避开了叶片旋转的常见频率区间，避免运行过程中出现结构共振，保障长期运行的结构稳定性。
