GAINTA品牌G2117/G3121防水接线盒壳体结构

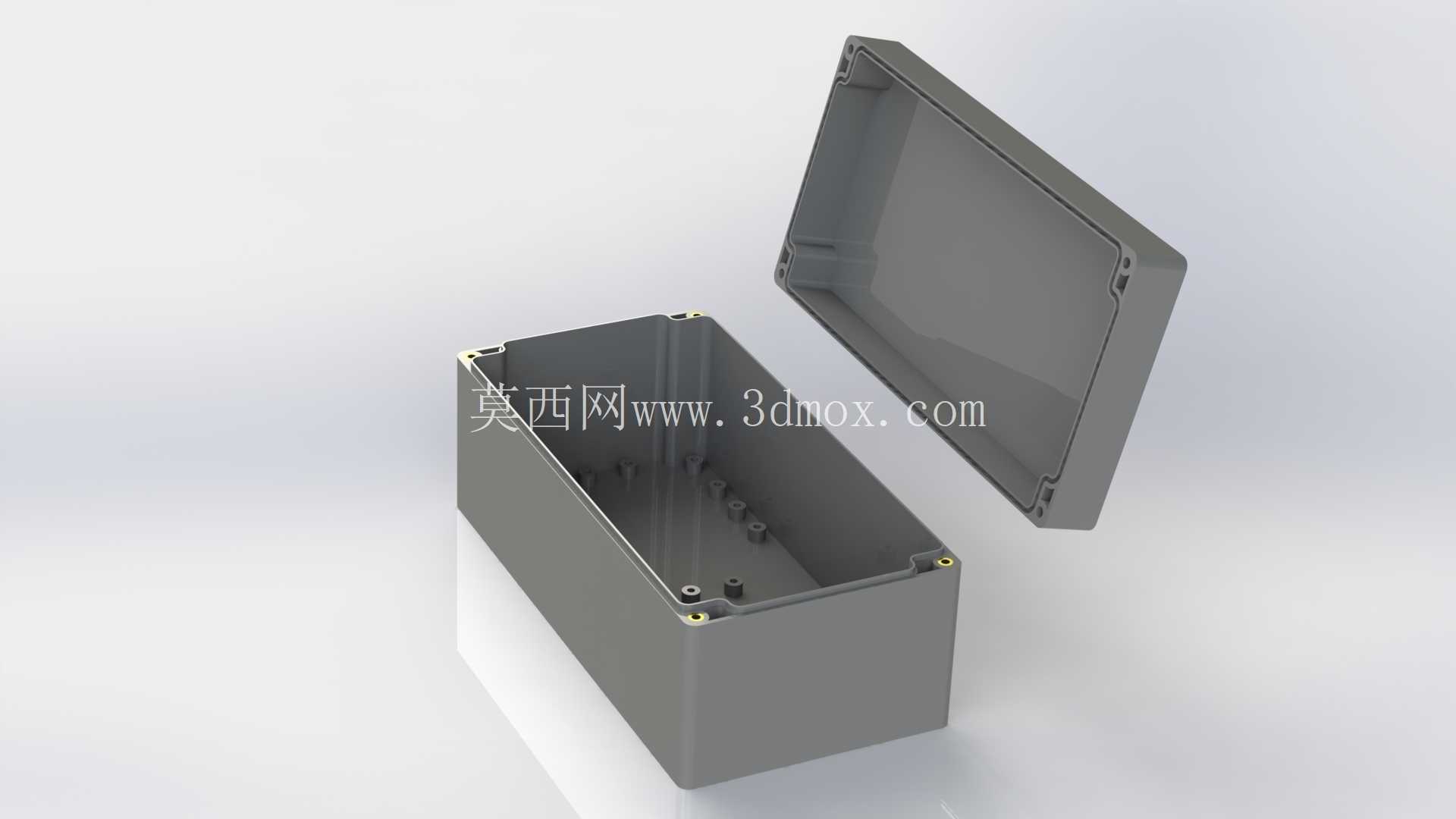

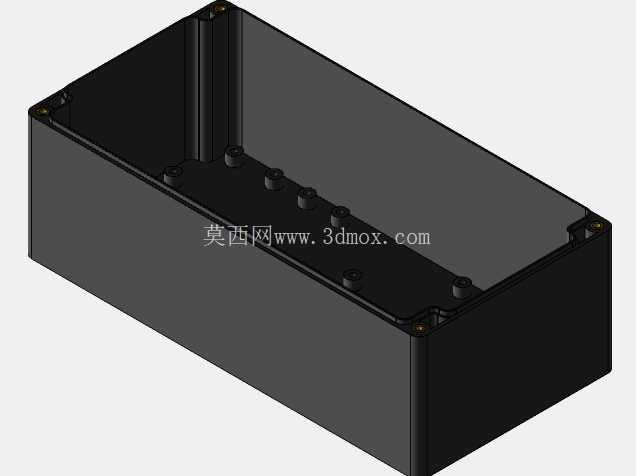

　　这款壳体是面向户外电气配套场景开发的密封防护结构，日常在户外配电支路、小型变压器二次侧接线、户外传感器接线端、厂区露天设备的接线防护场景中大量使用，核心作用是为内部的接线端子、小型线路板、接线接头提供隔绝水汽、粉尘、外力冲击的防护空间，避免户外环境下的凝露、扬尘、雨水侵入造成线路短路、接头氧化腐蚀的问题。从结构设计来看，盒体采用上盖与下槽分体式结构，下槽为深腔式设计，内部预留了多个带铜嵌件的安装柱，这些安装柱的位置经过排布优化，既可以直接固定小型接线端子排，也能适配常规尺寸的小型PCB安装，不需要用户在盒内额外打孔固定，避免打孔破坏壳体的密封完整性。

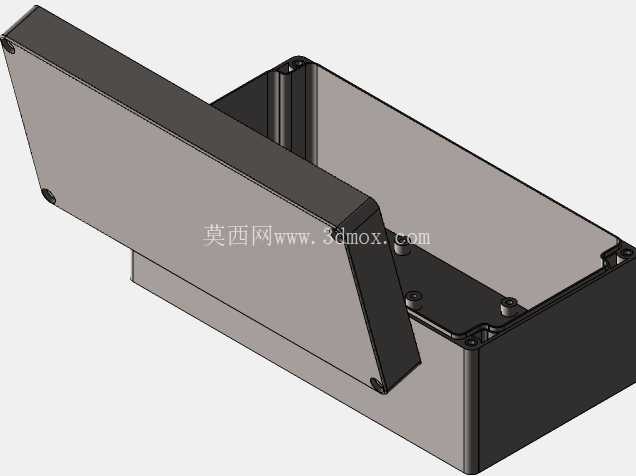

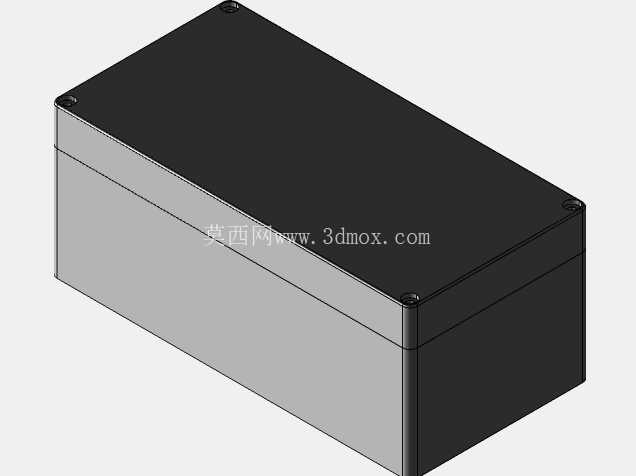

　　上盖与下槽的配合面做了整圈的密封槽设计，实际装配时可以嵌入对应规格的橡胶密封条，上盖通过四周的螺丝与下槽锁紧，锁紧后密封条被均匀压缩，能够实现IP65级别的防护能力，完全满足户外露天安装的防雨防尘要求。壳体的边角位置做了圆弧过渡处理，一方面是注塑成型时减少应力集中，避免壳体在受外力冲击时边角开裂，另一方面也能减少安装时尖锐边角对施工人员的划伤风险。下槽的外侧四个角位置设计了带安装孔的固定耳，安装孔内嵌了金属衬套，直接通过膨胀螺丝或者自攻螺丝就可以将整个壳体固定在墙面、设备机架、电线杆支架上，固定耳的位置突出盒体主体，安装时不需要在盒体内部操作，装配效率更高。

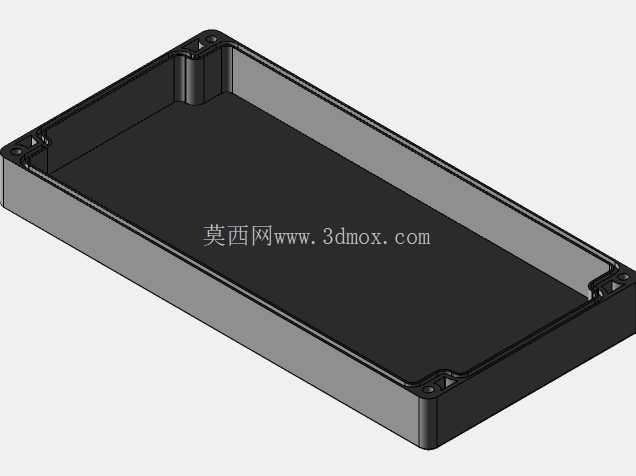

　　从安装边界来看，这款壳体的内部净深足够容纳常规的TB系列接线端子排，也可以放下小型的开关电源模块，内部的安装柱高度统一，固定PCB时可以保证板件与盒底留有足够的间隙，避免板件底部直接接触盒底造成凝露短路，同时间隙也可以预留出走线空间，方便内部线路的排布整理。上盖的内侧做了网格状的加强筋结构，既可以提升上盖的结构强度，避免上盖在受到外力挤压时出现凹陷变形，也能在一定程度上减少温度变化带来的壳体形变，保证密封面的配合精度。盒体的材质选用的是工程ABS材质，具备不错的抗老化性能，户外长期使用不会出现快速脆化的问题，同时材质本身具备良好的绝缘性能，能够避免壳体带电造成的安全隐患。

　　在实际选型使用时，需要注意这款壳体的进线孔需要用户根据实际的线缆规格自行在盒体侧壁开孔，开孔后需要搭配对应的电缆防水接头使用，才能保证整体的防护等级，开孔位置建议选在盒体的侧壁下方，避免雨水顺着线缆流入盒体内部。另外，内部安装元器件时，元器件的最高高度不能超过盒体的内部净深，否则会造成上盖无法完全闭合，挤压密封条导致密封失效。这款壳体的结构设计充分考虑了户外电气安装的实际需求，没有多余的冗余结构，所有的结构特征都服务于安装便捷性、防护可靠性、结构耐用性这几个核心需求，不管是用于小型变压器的户外接线防护，还是用于工业现场的传感器接线分线，或是户外监控设备的电源接线防护，都能很好地适配使用场景。
