双USB快充带数显移动电源升压主板

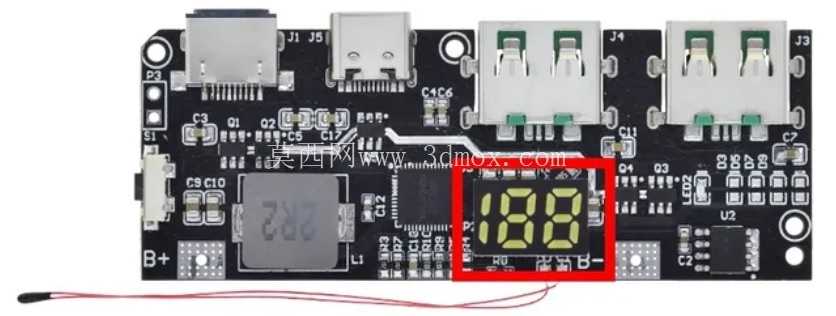

　　这款双USB输出的快充电源主板，主要面向便携储能、DIY移动电源改装、小型嵌入式供电场景设计，核心作用是将单节或多节串联锂电池的低压直流输入，升压转换为符合QC3.0、QC4.0协议的5V档位大电流输出，单路最高可承载4.5A电流，整体额定输出功率22.5W，能同时为两台数码设备提供快充供电。板载的三位数码管模块，可实时显示输入输出电压、剩余电量百分比等参数，无需额外外接显示单元，用户在使用过程中能直观掌握供电状态，避免过放、过流等异常情况。

　　从设计思路来看，整块PCB采用FR-4玻纤板材，元器件布局遵循功率回路最短原则，大电流通路区域做了露铜加锡处理，降低大电流工况下的线路压降与发热；输入接口预留了两种规格，分别对应老式Micro USB与主流Type-C输入，适配不同的充电线材，无需额外转接头即可为锂电池组补能。两个USB-A输出接口并排布置在板侧，接口下方增加了ESD防护与协议识别芯片，能自动识别接入设备的快充协议，匹配对应的输出电压档位，避免协议不兼容导致的无法快充、设备损坏问题。

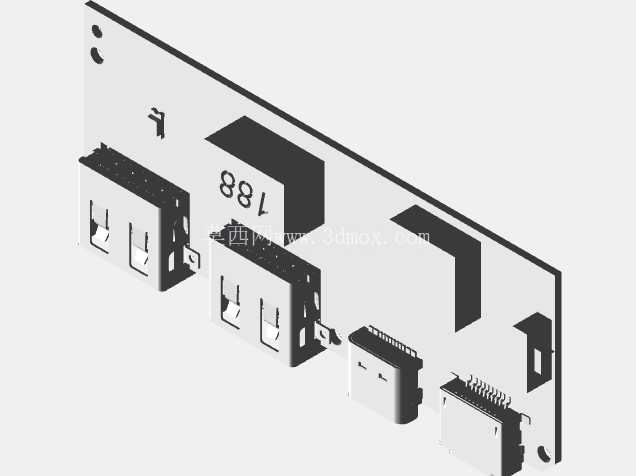

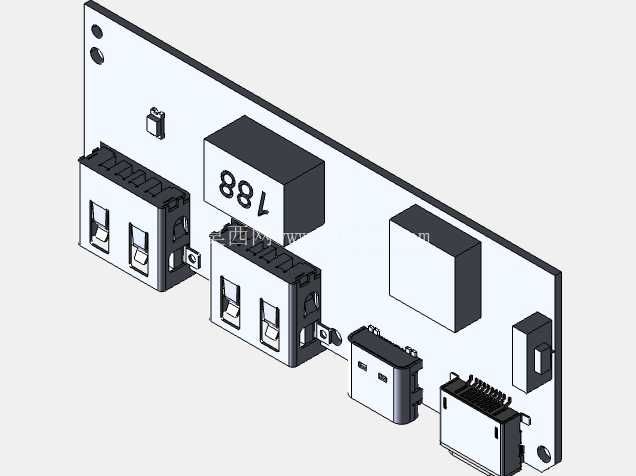

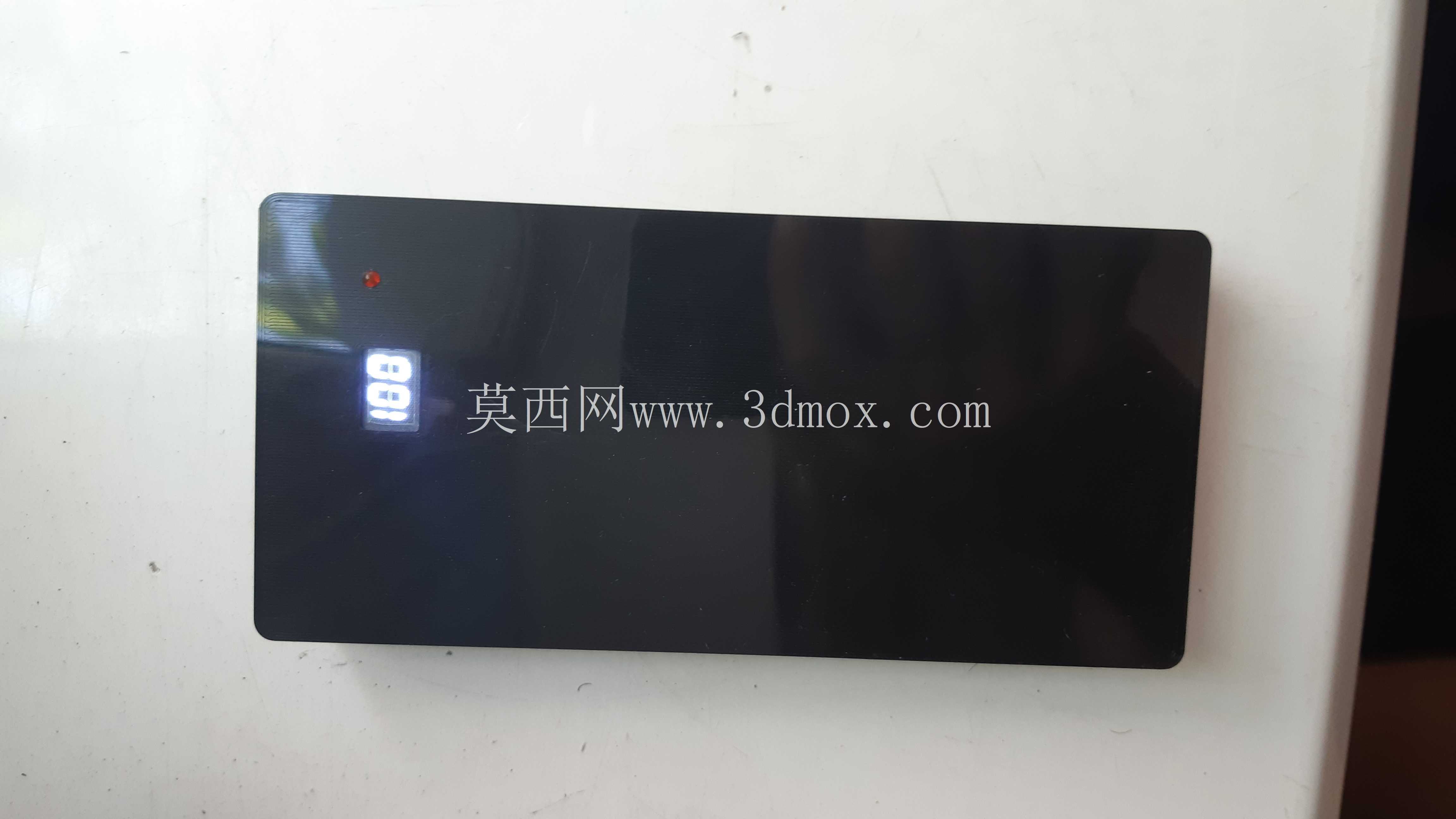

　　安装边界方面，PCB四角预留了标准直径的安装孔位，可直接通过铜柱固定在常见的18650电池组外壳、移动电源塑料壳体内，板上所有元器件高度均控制在12mm以内，不会和外壳内壁产生结构干涉，数码管的位置刚好对应外壳预留的显示窗口，组装时无需额外调整对位，降低装配难度。功率电感与主控芯片布置在PCB中部区域，背面预留了大面积散热铜皮，长时间满负载输出时，热量可通过铜皮均匀扩散到整个PCB板面，避免局部热量堆积导致的芯片过热降频。板上的丝印标注清晰，B+、B-接线端对应锂电池组的正负极，接线端焊盘做了加大处理，可承受大电流焊接，不易出现焊盘脱落问题；周边的阻容元件全部采用贴片封装，减少直插件带来的高度占用，整体结构紧凑，空间利用率高。

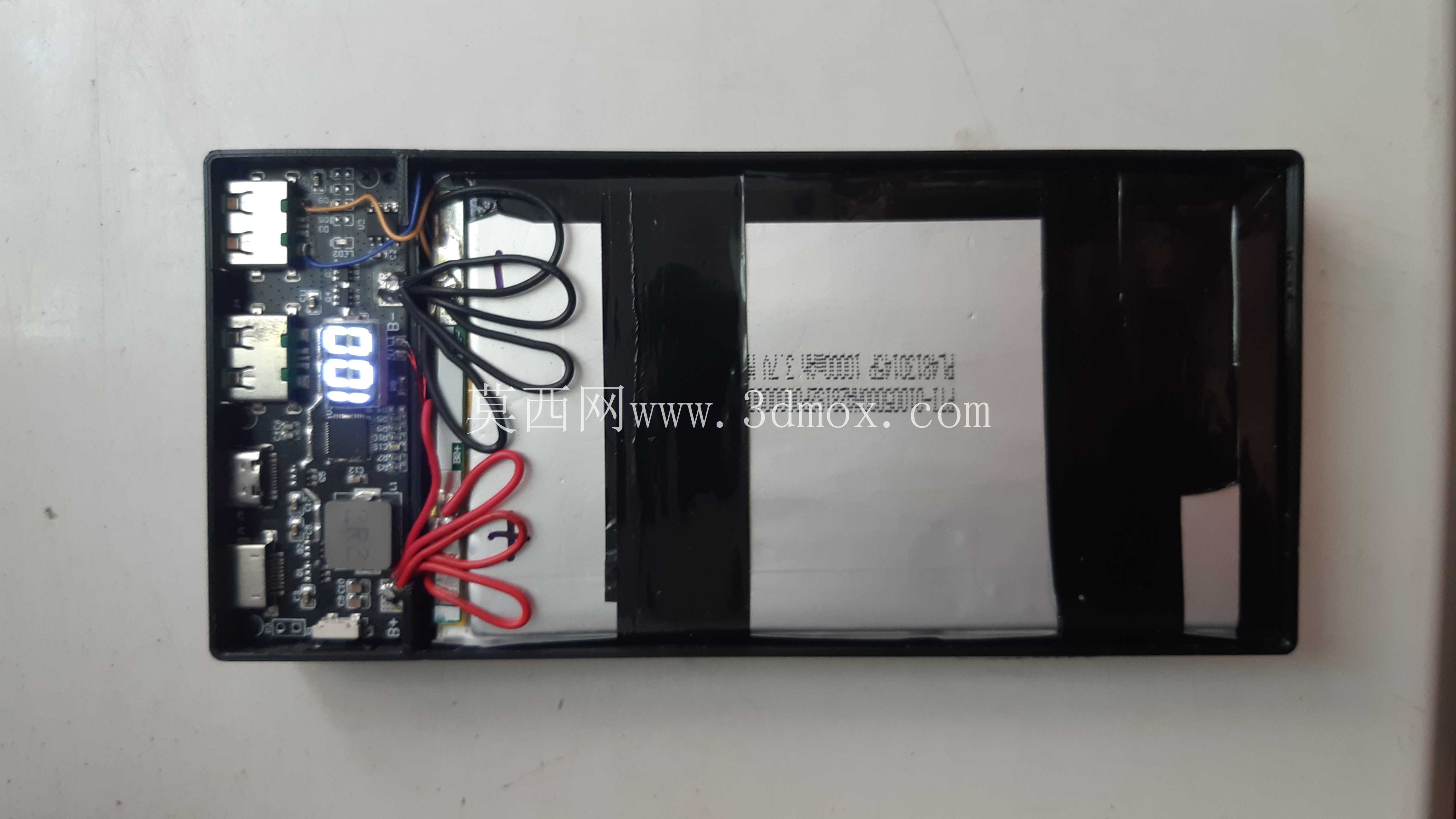

　　实际应用中，这款主板除了用于组装常规移动电源外，还可嵌入到桌面小型充电站、户外便携供电模块、太阳能储能小系统中，作为核心的升压输出单元，双路输出的设计可同时满足手机、蓝牙耳机、便携小风扇等多台设备的供电需求，数显功能也方便在户外场景下快速判断剩余电量，提前规划补能时机。设计时充分考虑了DIY用户的装配便利性，所有外接接线端都布置在板边位置，焊接时无需翻转PCB即可完成所有接线操作，接口的插拔方向统一朝外，组装后线材不会出现弯折受力的情况，提升长期使用的可靠性。
