电动弹簧复位执行器结构设计

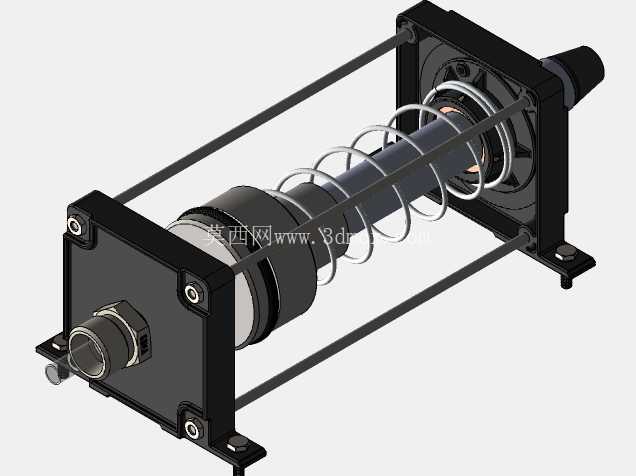

　　在工业自动化流体控制、暖通空调风阀调节、小型工艺管路通断控制场景中，这类电动弹簧复位执行器是核心的末端驱动部件，区别于纯气动执行机构需要配套气源管路的部署限制，它仅需接入控制电信号即可完成驱动动作，在分散布置的控制点位、无集中气源配套的中小型设备配套场景中适配性更强。从结构设计逻辑来看，整个机构采用框架式拉杆承载结构，四根平行布置的金属拉杆将两端的安装端板刚性连接，形成稳定的受力骨架，既可以为内部的运动部件提供可靠的导向支撑，也能在输出扭矩过程中抵消内部组件的反作用力，避免壳体出现形变影响传动精度。核心的动力转换部分集成了电磁驱动单元与扭矩输出轴系，通电状态下，电磁组件产生的磁推力带动输出轴沿轴向伸出，同时压缩套在轴系外侧的圆柱螺旋弹簧，将电能转换为轴系的直线推力与旋转扭矩输出，带动被控的阀板、风门挡板完成开度调节；当控制信号断开或者设备失电时，被压缩的弹簧会快速释放弹性势能，推动轴系自动复位到初始安全位置，这种失电自动复位的特性，在供热管网截断、消防风阀控制这类故障安全要求高的场景中是必备的功能，能够在供电异常时自动切断介质通路或者打开排烟通道，避免安全事故扩大。

　　在安装边界设计上，两端的端板都预留了标准化的安装脚位，脚位上开有沉头安装孔，可直接通过螺栓固定在被控阀体或者风阀的安装法兰上，输入端预留了电缆防水接头安装位，能够适配常规的工业控制电缆接入，满足车间、管廊这类常规工业环境的防护要求；输出端采用了带定位卡槽的轴伸结构，能够和不同规格的阀杆、风门转轴快速对接，不需要额外加工过渡连接件，降低现场安装的适配成本。轴系的导向部分采用了自润滑衬套与轴套配合的结构，在频繁往复动作的工况下，不需要额外加注润滑脂即可保证动作顺畅，减少后期运维的工作量；弹簧的选型经过刚度匹配，既能够保证复位时的输出扭矩足够克服被控部件的摩擦阻力与介质压差阻力，也不会因为弹簧刚度过大导致电动驱动阶段的功耗过高，平衡了驱动功耗与复位可靠性的关系。

　　整个机构的外形尺寸控制紧凑，框架式结构在保证结构强度的前提下尽可能压缩了径向与轴向尺寸，能够适配安装空间受限的小型设备配套场景，比如组合式空调机组内部的风阀驱动、小型水处理设备的管路阀控制位，都可以直接安装不需要额外预留过大的操作空间。从结构细节来看，端板与拉杆的连接采用了防松结构设计，在长期往复振动的工况下不会出现连接松动导致的传动间隙过大问题，输出轴的密封位置设置了防尘密封圈，能够阻挡车间环境中的粉尘、水汽进入机构内部，避免电磁组件卡涩或者触点氧化，提升机构在复杂工业环境下的使用寿命。

　　在实际选型配套过程中，这类执行器的输出行程与扭矩可以通过调整轴系长度、弹簧刚度以及电磁组件的参数进行适配，不需要大幅改动外部框架结构，具备较好的系列化拓展潜力，能够覆盖从小型通风风阀到中低压管路球阀的驱动需求。建模过程中对所有运动部件的配合间隙都做了工程化预留，轴与衬套的配合间隙控制在合理范围内，既不会因为间隙过大导致输出轴晃动，也不会因为间隙过小出现热胀卡滞的问题，弹簧的建模还原了实际的节距、丝径参数，能够直接用于后续的运动仿真验证，模拟通电推出、失电复位的全行程动作过程，校验动作过程中是否存在部件干涉、弹簧压并行程是否满足设计要求。
