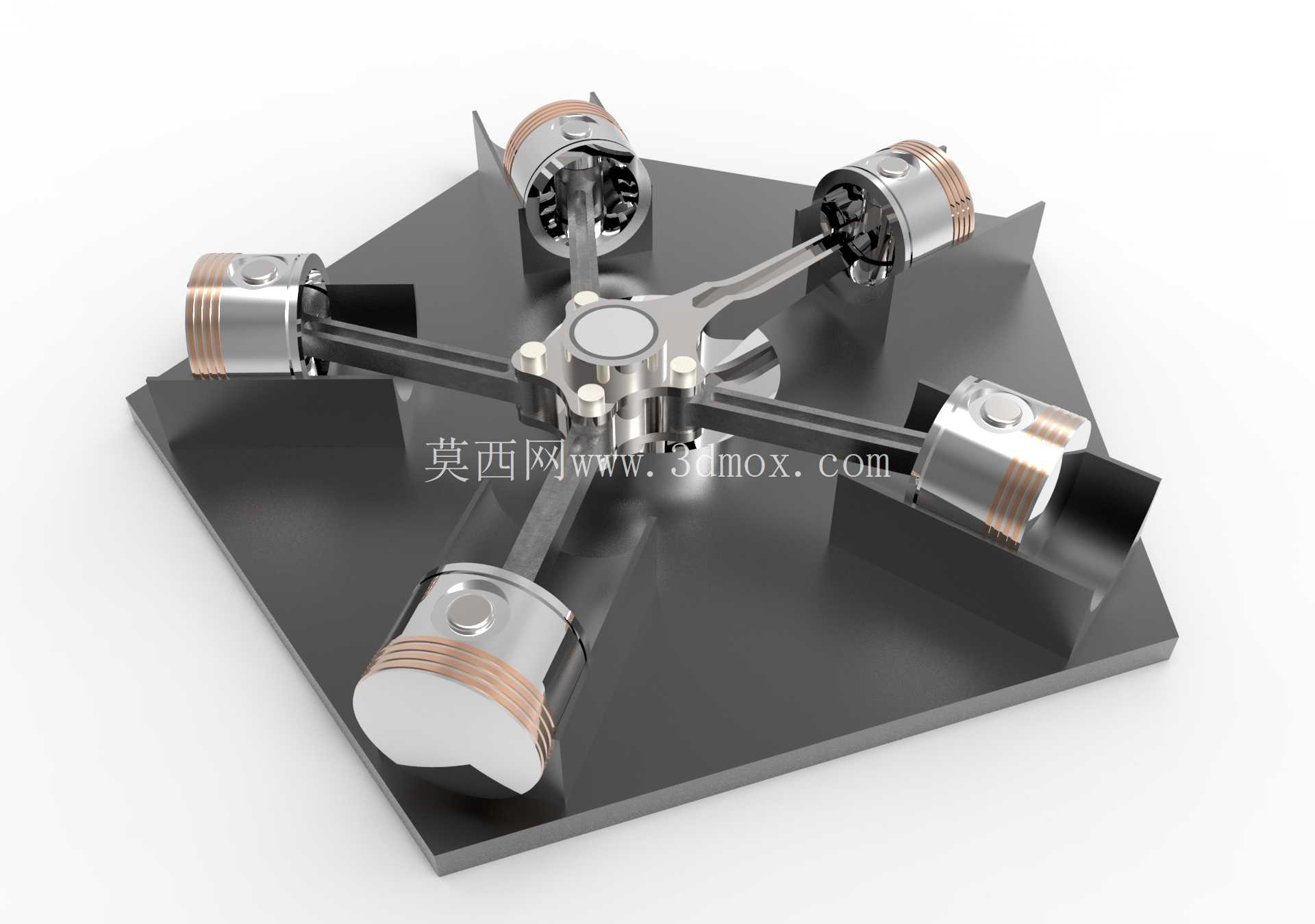

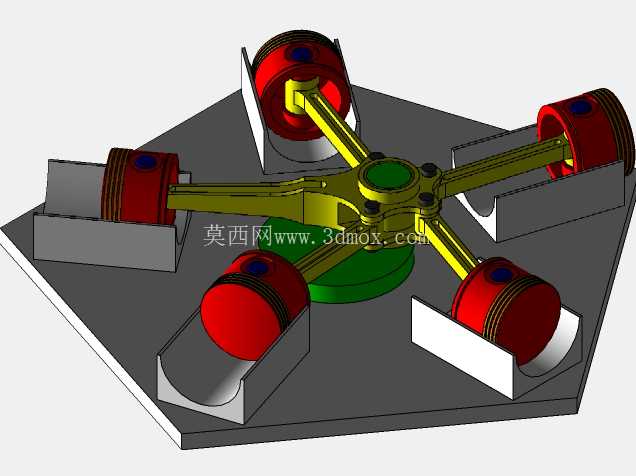

五缸径向星形活塞发动机组件结构

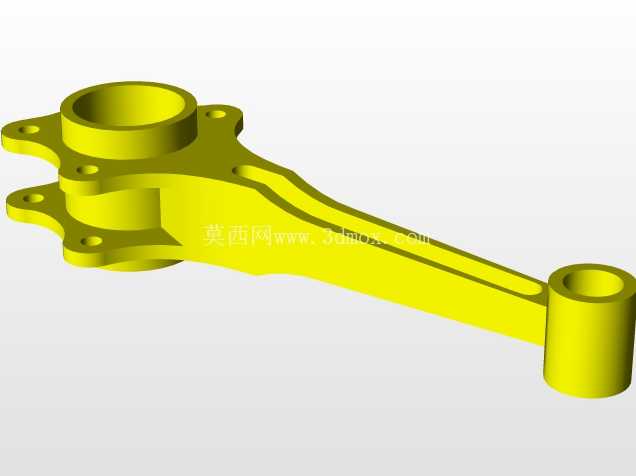

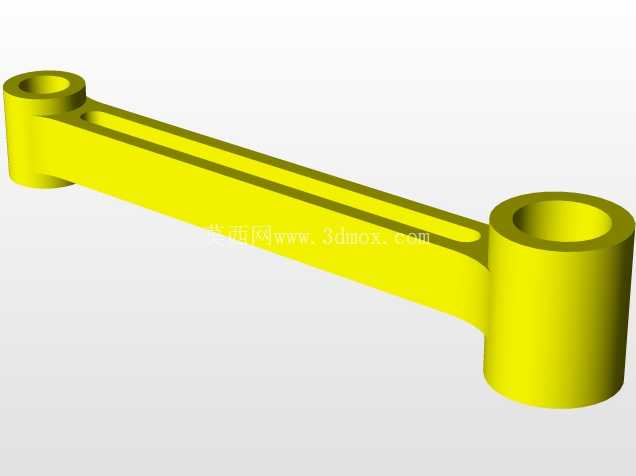

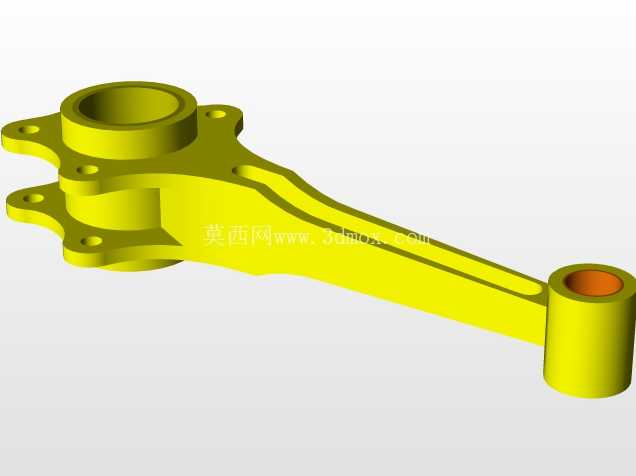

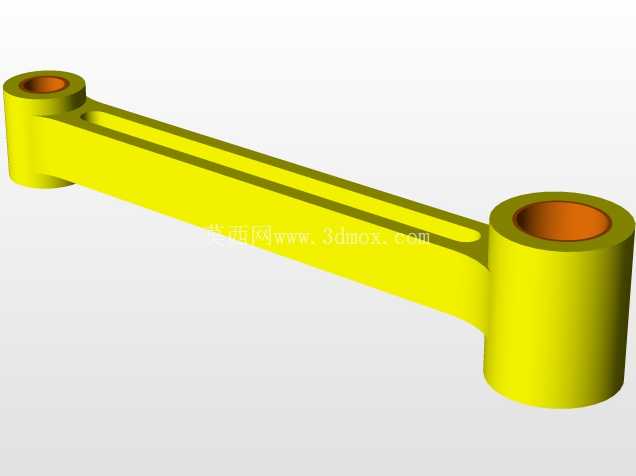

　　这套径向布置的活塞动力组件，核心采用五缸星形排布结构，所有气缸以中心曲轴为圆心沿周向均匀分布，相比直列、V型动力单元，同排量下轴向尺寸压缩幅度可达40%以上，非常适合对安装轴向空间有严格限制的动力场景，早年广泛应用在轻型通航飞机、小型摩托艇、便携发电机组这类需要紧凑动力输出的设备上，部分特种作业的小型无人动力平台也会选用这类结构做动力核心。从结构功能来看，五个活塞组件各自通过连杆与中心曲柄销连接，做功行程沿圆周方向依次错开，曲轴每旋转72度就有一个气缸进入做功冲程，动力输出的平顺性远优于同缸数的直列结构，不需要额外加装大质量平衡轴就能抵消大部分一阶、二阶往复惯性力，整机运转振动幅度能控制在较低区间，对配套安装机架的强度要求也随之降低。设计过程中首先要确认的是曲柄偏心距与活塞行程的匹配关系，偏心距直接决定活塞的往复运动行程，结合气缸缸径就能算出单缸排量，五个缸的排量总和决定整机的额定输出功率；连杆的长度设计需要兼顾活塞侧压力与曲轴箱整体尺寸，连杆过短会让活塞在做功行程中对气缸壁的侧压力激增，加快缸套磨损速度，连杆过长则会抬升整个组件的径向尺寸，违背星形结构紧凑化的设计初衷，本次结构中连杆长度与曲柄半径的比值控制在3.2:1，是兼顾磨损控制与尺寸约束的合理区间。

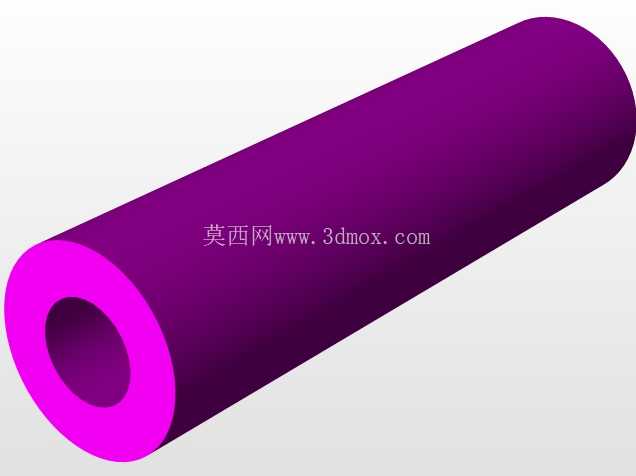

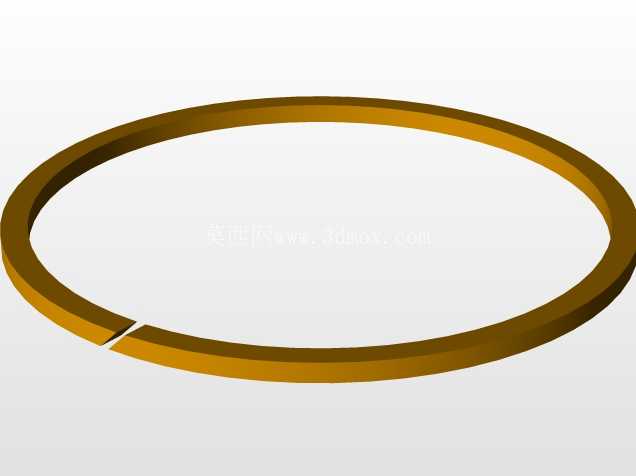

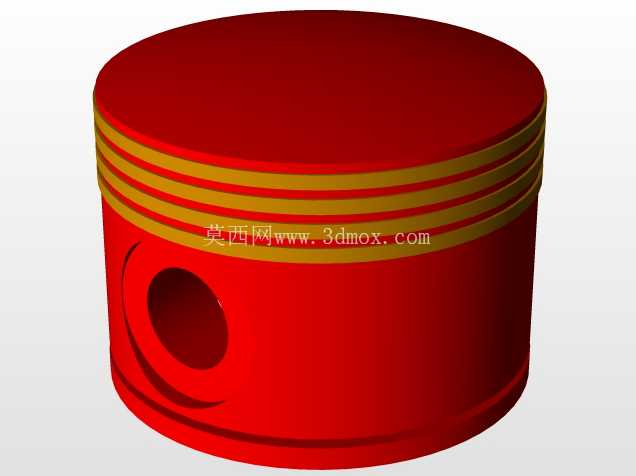

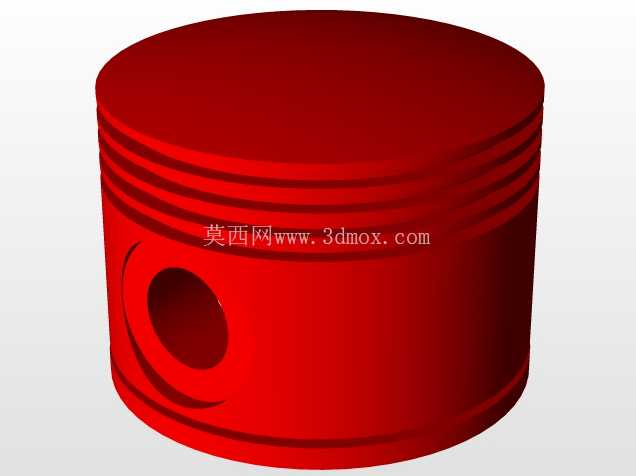

　　安装边界方面，整个组件的径向最大尺寸由五个气缸的外端面决定，所有气缸的轴线均处于同一垂直于曲轴的平面内，安装底座的定位孔需要对应五个气缸的安装法兰位置做同轴度校验，中心曲轴的输出端需要预留联轴器的安装空间，轴向方向上要给曲轴端部的飞轮、启动齿圈留出足够的装配余量，避免运转过程中出现运动干涉。活塞部分采用了两道气环加一道油环的密封结构，活塞销采用全浮式设计，工作状态下活塞销可在连杆小头与活塞销座孔内自由转动，磨损分布更均匀，能有效延长组件的大修周期。气缸与中心曲轴箱的连接采用法兰定位加螺栓紧固的方式，法兰面加工有密封槽，安装时配合耐油橡胶密封圈可以保证曲轴箱内的润滑油不会出现渗漏，同时阻挡外界粉尘进入曲轴箱污染润滑油。

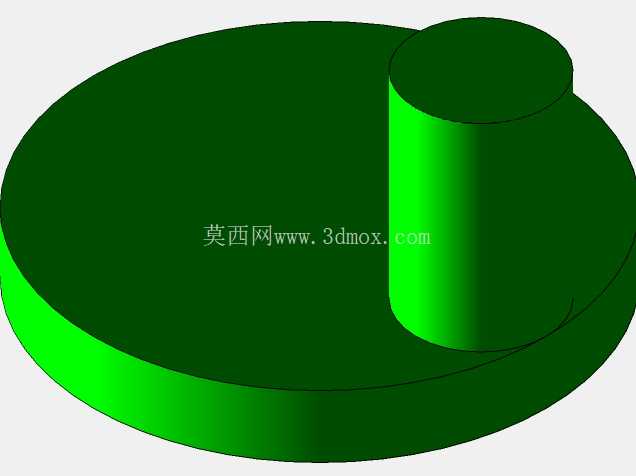

　　中心曲柄的平衡块设计经过配重校准，五个活塞与连杆的往复运动质量经过精确配平，曲轴高速旋转时不会出现额外的离心载荷，支撑曲轴的主轴承采用深沟球轴承搭配推力轴承的组合，既可以承受径向的燃烧冲击力，也能抵消曲轴运转过程中产生的轴向窜动力。这类星形结构的动力组件还有一个明显的结构优势，就是风冷散热效率更高，所有气缸都暴露在外侧，空气流经组件表面时可以直接带走每个气缸的热量，不需要设计复杂的水冷管路、散热水箱与冷却水泵，整个动力系统的附属部件更少，整体可靠性更高，在低温环境下使用也不会出现冷却液冻结的问题，非常适合野外作业的便携动力设备。

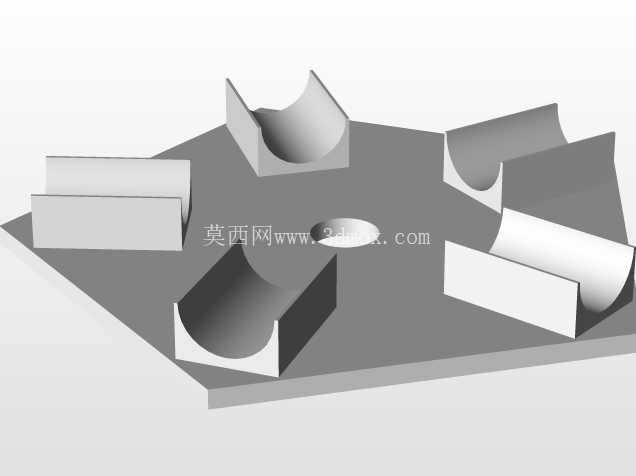

　　设计建模过程中，需要先搭建曲柄连杆的运动仿真骨架，确认活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙值，间隙过小会导致热机状态下活塞与气缸盖发生碰撞，间隙过大则会增大燃烧室余隙容积，降低发动机的压缩比，直接影响燃烧效率与动力输出；所有运动部件的运动包络都要提前做干涉检查，尤其是连杆在曲轴旋转过程中与相邻气缸的内壁、曲轴箱加强筋的间隙，必须预留至少1.5mm以上的安全余量，避免加工装配完成后出现运动卡滞的问题。组件的底座采用一体化平板设计，五个气缸的安装座与中心曲轴箱的支撑位都集成在同一块底板上，加工时一次装夹就能完成所有定位面的铣削加工，能有效保证各气缸轴线与中心曲轴的位置度公差，降低装配时的调整难度，底板上预留的安装孔可以直接将整个动力组件固定到设备的主机架上，不需要额外设计过渡连接支架。
