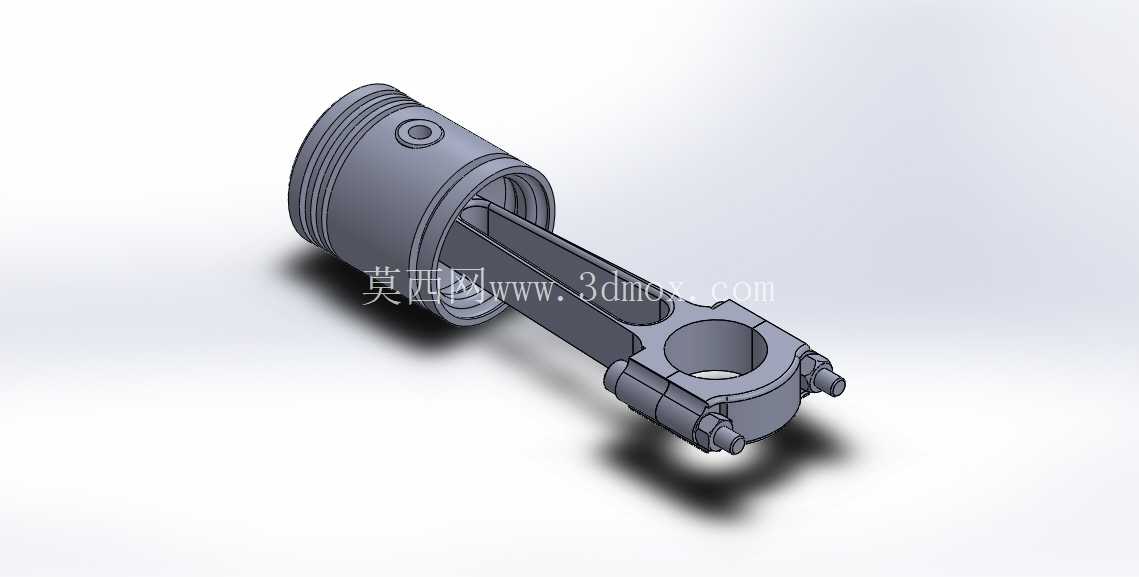

发动机活塞连杆组合结构三维建模

　　这套活塞连杆组合结构，是内燃机曲柄连杆机构的核心往复运动部件，日常在车用汽油机、小型通用柴油机、农用动力机械、固定式发电机组的动力单元中都能见到它的身影，承担着把燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，没有这套组件的可靠传递，燃料燃烧释放的热能根本无法转化为可对外输出的旋转机械能。

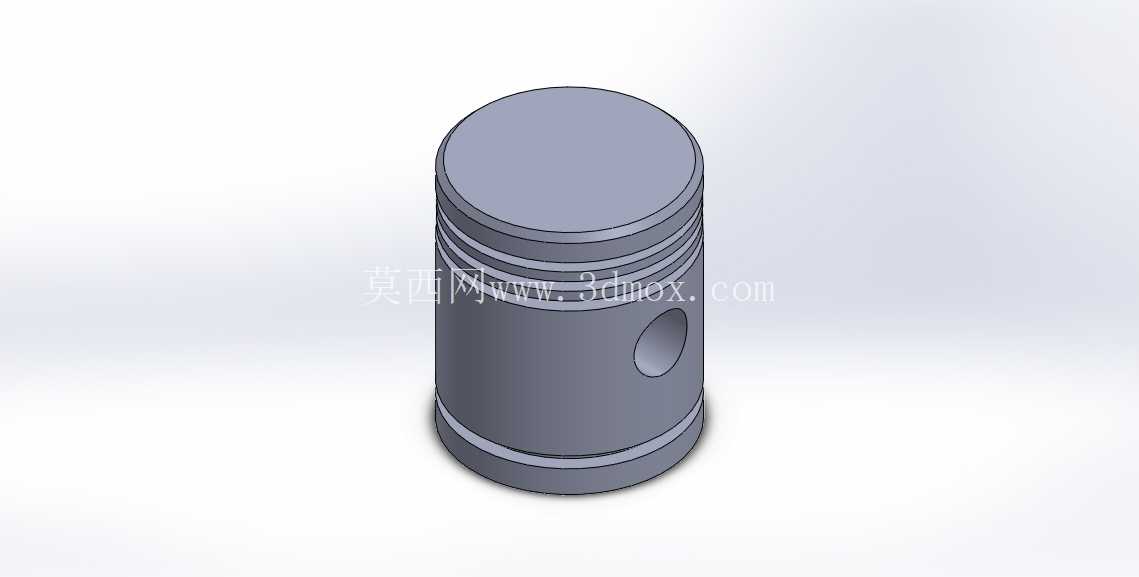

　　从实际工况出发做结构设计的时候，首先要考虑活塞头部的热负荷与密封需求，头部预留的多道环槽结构，分别对应气环与油环的安装位置，气环负责密封燃烧室高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞顶部的凹坑结构是配合对应机型的燃烧室形状设计的，能够在压缩行程末端引导混合气形成合理的涡流，提升燃烧效率，不同排量、不同压缩比的机型，活塞顶部的凹坑深度、直径、导流角度都有明确的匹配要求，不能随意替换。

　　活塞销座的位置做了局部加厚处理，因为活塞工作过程中，燃气压力全部通过活塞销传递给连杆，销座位置是应力集中的高发区域，设计时既要保证足够的结构强度承受交变冲击载荷，又要尽可能控制整体重量，降低往复运动的惯性力，所以销座与活塞本体的过渡位置都做了圆弧过渡处理，避免直角结构带来的应力集中开裂风险。活塞裙部的型线不是正圆形，而是设计成了椭圆变椭圆结构，工作状态下活塞受热膨胀时，裙部会沿着活塞销方向产生更大的变形量，预变形的椭圆设计能够保证热态下裙部与气缸壁的配合间隙均匀，避免冷态敲缸、热态拉缸的故障出现。

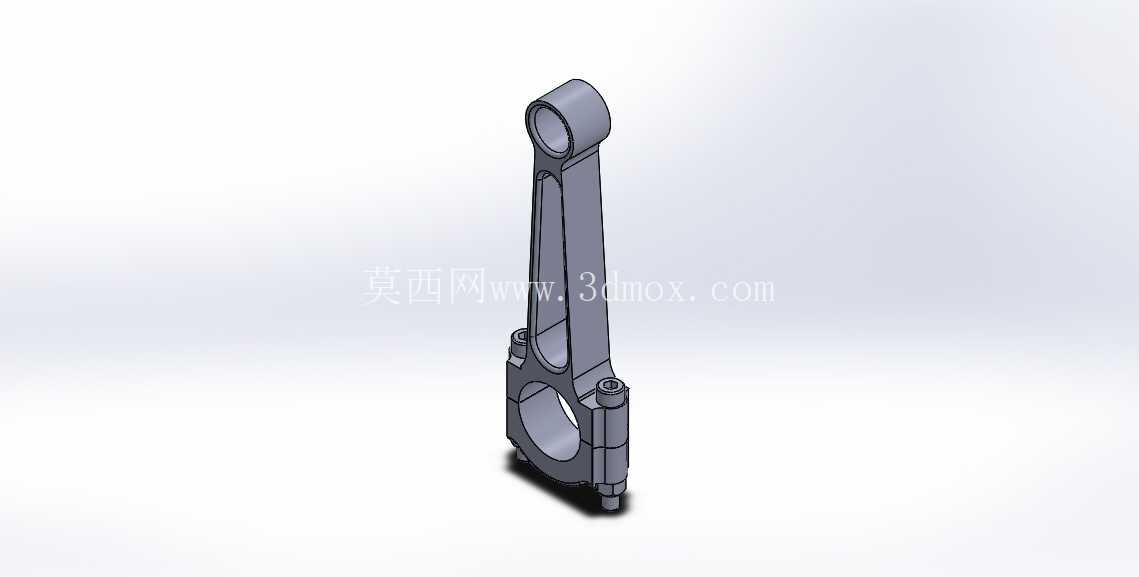

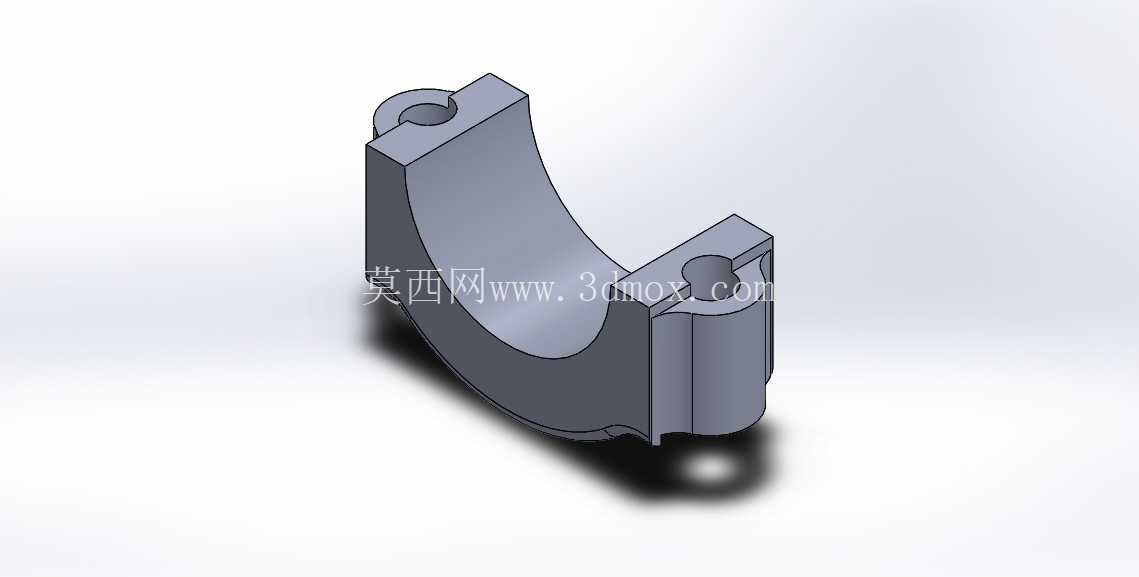

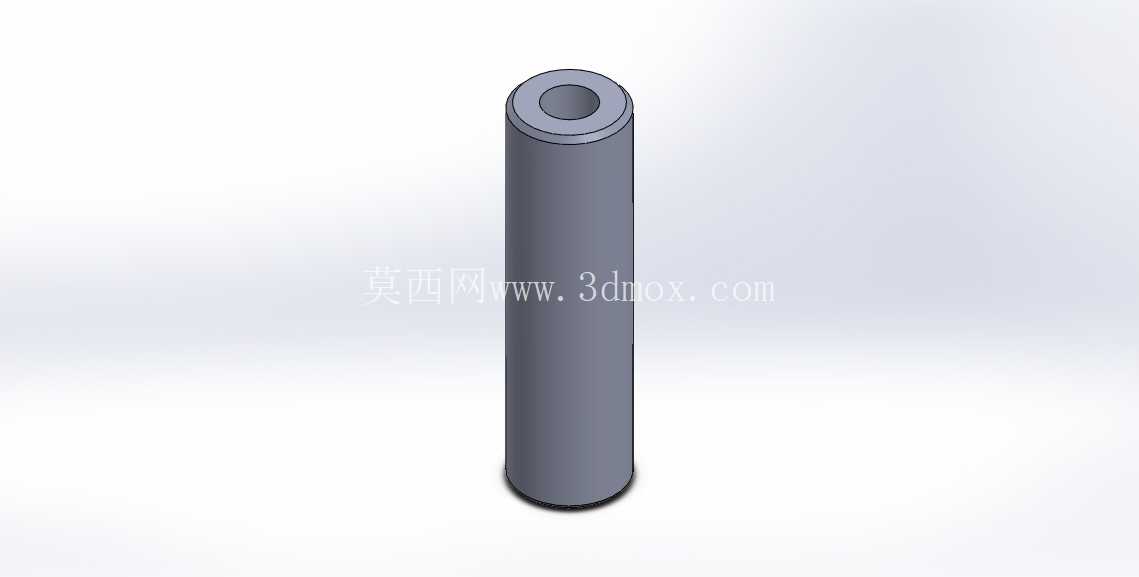

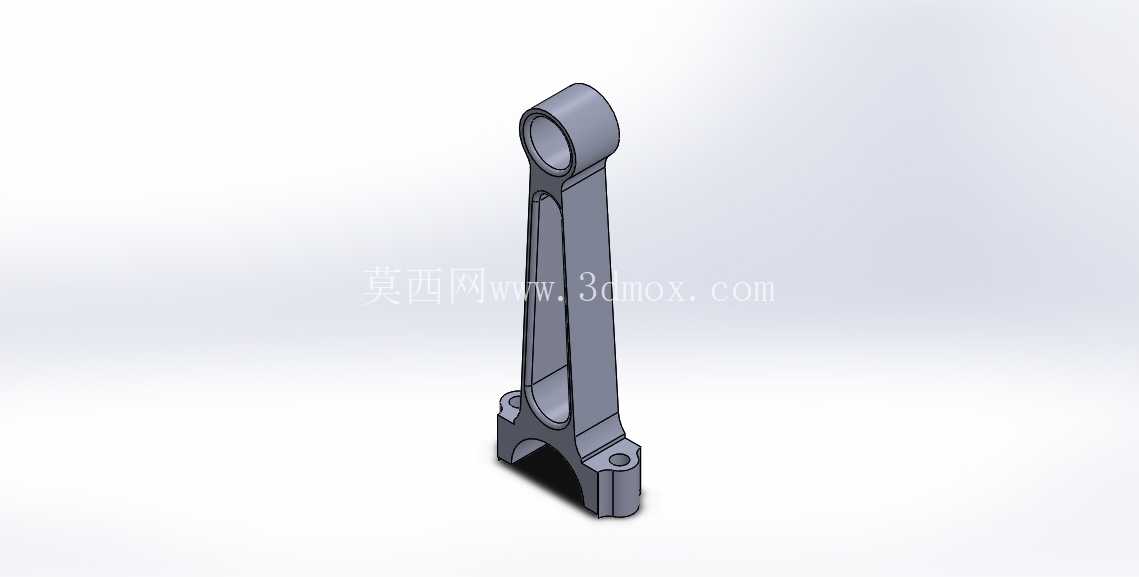

　　连杆部分采用分体式大头设计，大头端的剖分面为平切口结构，配合两个连杆螺栓实现与曲轴连杆轴颈的紧固连接，连杆杆身采用工字形截面，这种截面结构在相同重量下能够获得更高的抗弯、抗扭强度，完美适配连杆工作过程中承受的交变拉压载荷与横向惯性力。连杆小头端预留了活塞销的安装孔，内部可以压装铜质衬套，降低活塞销转动过程中的磨损，衬套上开有润滑油孔，能够把曲轴箱飞溅上来的润滑油引导到摩擦副表面，形成稳定的油膜降低摩擦损耗。

　　安装边界上，活塞的外径尺寸需要和对应气缸的内径保持严格的配合公差，常温下预留0.03-0.05mm的配合间隙，既保证活塞可以在气缸内顺畅往复运动，又不会因为间隙过大造成密封失效、敲缸异响。连杆大头的孔径需要和曲轴连杆轴颈的尺寸匹配，安装时连杆螺栓需要按照规定的扭矩与转角分步拧紧，避免螺栓预紧力不足造成连杆松脱，或是预紧力过大造成螺栓塑性变形断裂。整套组件的总重量需要和同批次其他缸的活塞连杆组保持重量差在允许范围内，不然发动机运转过程中会产生明显的振动，影响曲轴轴承的使用寿命。

　　实际做三维建模的时候，需要把各个零件的配合公差、安装倒角、退刀槽这些工艺结构都完整还原，不能只做外观曲面，比如活塞环槽的倒角、连杆螺栓孔的沉台结构、大头结合面的定位凹槽，这些细节都是实际加工装配过程中必不可少的结构，缺失这些结构的模型在做后续的装配仿真、运动干涉检查的时候就会出现偏差，无法给实际生产加工提供准确的参考。做运动仿真的时候，可以给活塞添加沿气缸轴线的移动副，连杆小头和活塞销添加转动副，连杆大头和曲轴连杆轴颈添加转动副，就能完整模拟发动机工作过程中活塞的往复运动、连杆的摆动过程，验证不同曲轴转角下活塞的行程、连杆的摆角是否在设计范围内，检查运动过程中零件之间是否存在干涉问题。

　　这套结构的可靠性直接决定了发动机的大修周期，日常工作中活塞顶部长期承受2000K以上的高温燃气冲刷，最高爆发压力可以达到8-12MPa，往复运动的线速度最高能到10m/s以上，所以设计过程中每一处尺寸、每一个圆角都要经过严格的强度校核与热变形计算，既要保证结构强度足够，又要尽可能降低往复运动质量，减少惯性力带来的振动与磨损。很多维修场景下更换活塞连杆组件，都需要对整套组件做重量匹配，就是为了保证发动机运转的平稳性，避免因为重量差过大造成曲轴动平衡失效，引发轴承异常磨损、发动机振动过大的问题。
