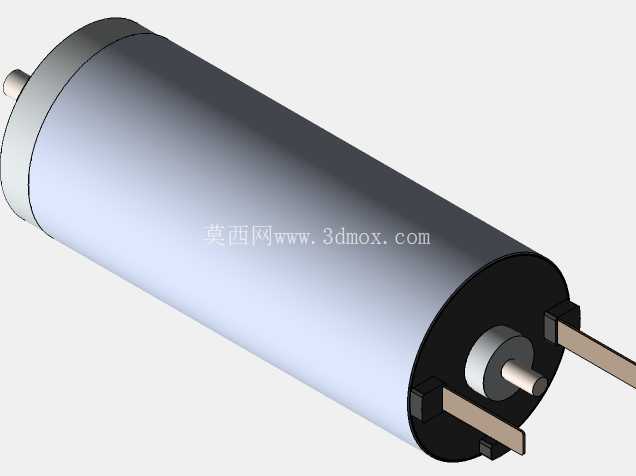

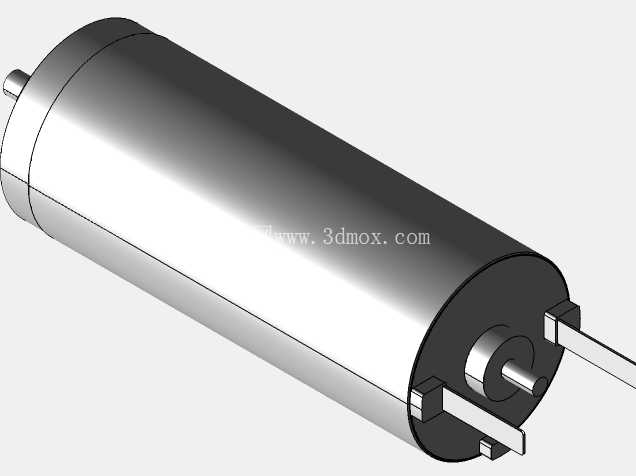

Maxon DCX16L微型直流驱动电机结构

　　这款微型直流电机的三维结构还原，完全围绕小型精密传动场景的实际选型需求搭建，做结构设计的同行应该都清楚，16mm外径级别的有刷直流电机，在便携医疗设备、小型伺服执行机构、精密光学调焦组件、桌面级机器人关节里的应用占比极高，很多时候选型卡壳，就是因为找不到精准的安装边界模型，没法在装配阶段提前排查干涉问题。

　　从实际功能特性来看，这款电机采用两端出轴的结构设计，非驱动端的两个引出焊片直接集成在端盖侧面，没有额外的引线冗余，在空间极度紧凑的安装腔体内，这种焊片式接线结构能大幅减少布线占用的空间，避免引线和周边传动件、结构件发生剐蹭。电机主体的圆柱外壳采用薄壁导磁钢结构，既作为磁路的组成部分，也承担了主体防护的作用，表面做了哑光氧化处理，在三维建模时特意还原了外壳的同轴度公差基准，因为这类精密电机的安装定位通常以外圆柱面为基准，和安装座的配合公差一般选H7/h6的间隙配合，方便装配同时保证径向跳动控制在允许范围内。

　　做这个模型的时候，特意把安装边界的尺寸做了精准还原：电机主体外径16mm，主体长度不含轴段的部分控制在适配小型腔体的尺寸范围内，两端输出轴的直径、伸出长度都严格按照实物的安装尺寸绘制，包括端盖上焊片的宽度、厚度、伸出长度，以及焊片之间的间距，都做了1:1的还原，避免工程师在做接线结构设计时，出现焊片和接线端子干涉、或者焊片距离金属壳体过近导致绝缘距离不足的问题。很多新手建模的时候容易忽略这类细节，等到实际打样装配才发现焊片顶到了安装座内壁，或者接线端子没法正常焊接，反而耽误项目进度。

　　从设计思路的角度来说，这类微型直流电机的结构设计核心是在极小的体积内实现尽可能高的功率密度，同时保证输出轴的径向跳动和轴向窜动满足精密传动的要求。模型里还原了两端的含油轴承安装位，端盖和外壳的扣合结构也做了细节呈现，这种扣合结构不需要额外的紧固件，能进一步缩小径向尺寸，同时保证端盖和外壳的同轴度。在实际应用场景里，这类电机通常搭配小型行星减速箱使用，所以模型的输出轴端特意保留了和减速箱配合的轴颈尺寸、定位台阶，工程师在做整机装配时，可以直接把配套的减速箱模型装配到轴端，不需要再额外核对配合尺寸，能大幅缩短前期方案设计的周期。

　　很多做小型智能硬件、便携检测设备的结构工程师，在选型阶段经常会遇到电机模型和实物尺寸不符的问题，要么是轴长不对，要么是端盖的焊片位置画错，导致导出的工程图和实际采购的零件装不上。这个三维结构在搭建的时候，特意把所有和安装相关的特征都做了无简化处理，包括外壳的倒角、轴端的倒角、焊片的折弯角度，都和实物保持一致，在装配环境里可以直接用来做干涉检查、安装座的结构设计、走线空间的预留。比如在设计手持医疗检测设备的泵体驱动结构时，电机需要安装在狭小的手持腔体内，周边要布置电池、管路、控制板，这时候精准的电机模型就能帮助工程师合理分配内部空间，避免后期因为尺寸不符反复修改结构，开模后再改模的成本是非常高的，前期在三维设计阶段把每个零部件的边界确认清楚，能减少很多不必要的成本浪费。

　　另外，这类微型电机在实际使用中，通常是通过两个半圆形的卡箍或者弹性压片固定在安装座上，所以模型的外圆柱面没有做多余的安装凸台，完全依靠圆柱面定位，这就要求模型的圆柱度、外径尺寸必须足够精准，否则设计出来的卡箍要么太松导致电机运转时产生振动噪音，要么太紧压坏电机外壳。在建模时特意把外圆柱面的基准轴和输出轴的基准轴做了同轴度约束，还原了实物的装配精度，工程师在做安装结构设计时，可以直接提取外圆柱面作为定位基准，设计出来的固定结构能更好地匹配实物的装配要求。
