Astrosyn MY23HY1-8型NEMA23步进电机结构

　　做非标自动化设备选型的时候，NEMA23规格的步进电机一直是中型负载传动场景的常用选项，这款Astrosyn的四相混合式步进结构，在并行双极连接的工况下，能和常规两相步进驱动器形成尺寸兼容，很多老设备改造、小型传动模组搭建的时候，不用重新调整安装位就能替换适配。从实际应用场景来看，这类57机座的步进电机，覆盖的工况非常广，小到桌面级3D打印设备的运动轴传动、小型雕刻机的进给驱动，大到包装生产线的物料推送机构、自动化分拣线的摆臂驱动、点胶设备的位移平台传动，都能看到同规格产品的身影，核心原因就是这个尺寸段的电机输出扭矩足够覆盖多数中低负载的精密传动需求，同时安装固定的标准化程度高，不用为每台设备单独设计定制安装结构。

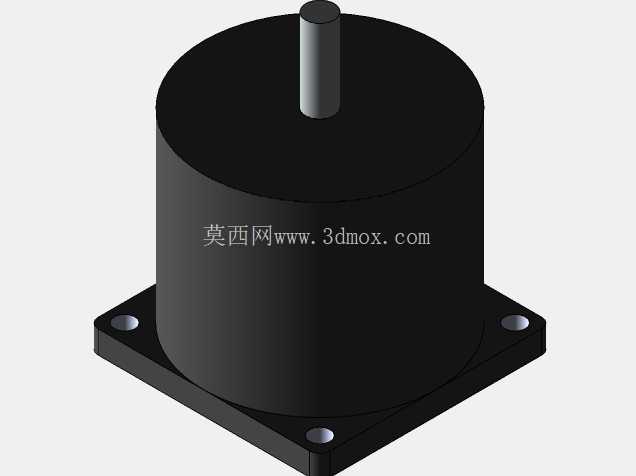

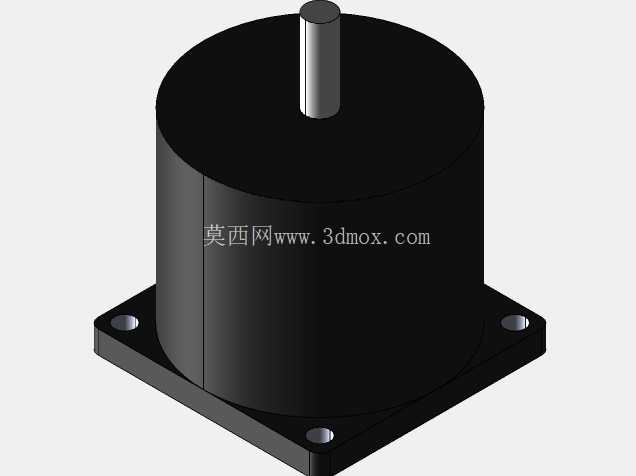

　　从结构设计的角度看，这款电机采用方形法兰安装底座，四个安装孔分布在法兰四个角位，安装时可以从底座下方穿入固定螺丝，也可以从法兰上方锁付，适配两种不同的安装空间布局，实际做结构设计的时候，不用局限于单一的安装方向，能给周边的走线、传动件连接留出更多调整空间。输出轴采用单出轴的圆柱轴结构，轴径尺寸匹配NEMA23标准的通用连轴器规格，不管是搭配刚性连轴器直连丝杠，还是通过同步轮、同步带做远距离传动，都能直接选用标准件，不用额外做轴的二次加工，能大幅缩短设计阶段的选型周期。

　　电机主体采用圆柱形机壳设计，外壳做了发黑防锈处理，在车间多尘、有少量切削液飞溅的工况下，能避免外壳过早锈蚀，同时圆柱形的机壳结构在做周向固定的时候，也方便搭配抱紧式的安装座做位置微调，调整电机轴和传动件的同轴度的时候操作更方便。做三维建模的时候，这个模型把安装法兰的厚度、机壳的外径、输出轴的伸出长度、安装孔的沉头深度都做了1:1的还原，在做设备整体装配干涉检查的时候，能直接导入装配体，不用反复核对二维图纸的尺寸，避免出现安装位和周边走线槽、结构件发生干涉的问题。

　　实际选型的时候要注意，这款电机支持并行双极接线方式，和常规两相步进驱动器匹配的时候，要注意绕组的接线顺序，接错线会出现电机抖动、出力不足的问题，建模的时候也预留了电机尾部接线端的空间位置，做结构设计的时候要在电机尾部留出足够的接线和编码器安装空间，不要把结构件贴到电机后端盖上，避免后续接线维护的时候没有操作空间。另外这款电机的安装孔位是完全遵循NEMA23标准的，也就是行业内常说的57步进安装尺寸，法兰边长57mm，安装孔中心距47.1mm，输出轴轴径6.35mm，这些标准尺寸决定了它可以和市面上绝大多数同规格的步进电机安装支架、连轴器、减速箱直接适配，做模块化设备设计的时候，可以把这个型号作为标准动力单元，搭配不同的传动末端组件，快速搭建不同功能的运动模组。

　　从功能特性上来说，混合式步进的结构结合了反应式和永磁式步进的优势，低速运行的时候振动更小，输出扭矩更平稳，不会像早期反应式步进那样低速段有明显的共振区，在做低速精确定位的工况下，比如点胶、贴片、小型工装的位移驱动，不用额外加装阻尼器就能获得不错的运行平稳性。双轴版本的设计还可以在电机后端加装编码器、手轮或者第二输出端，做闭环控制或者手动微调结构的时候不用额外加装传动组件，进一步压缩设备的整体结构尺寸。在做三维装配设计的时候，导入这个模型可以直接核对电机和周边结构的安全距离，比如电机侧面和设备钣金壁的间隙、输出轴和丝杠支座的同轴度、安装螺丝的长度是否会顶到电机内部绕组，这些细节如果只靠二维图纸计算很容易出错，用精准的三维模型做装配校验，能大幅减少加工组装阶段的返工概率。
