双涡轮增压V型六缸动力装置结构

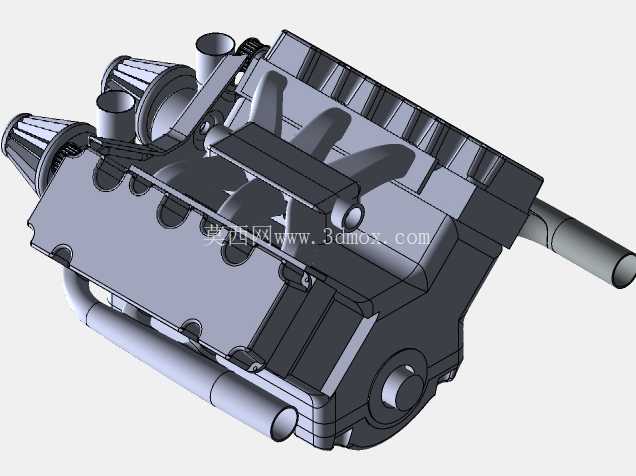

　　在乘用车高性能动力配套、中小型船舶辅机动力、非道路工程作业设备的动力选型场景中，V型六缸涡轮增压动力单元始终是兼顾动力输出密度与运转平顺性的核心选择，这套三维结构完整还原了双涡轮配置V6动力的全部装配关系，可直接用于动力总成匹配阶段的结构校核、教学演示中的装配逻辑拆解、以及改装方案设计时的空间干涉验证。从实际用途来看，这类动力单元区别于自然吸气机型的核心，是通过两侧排气歧管分别驱动的涡轮组件，在不显著增加发动机本体排量的前提下，将进气充量密度提升40%以上，可覆盖250kW至400kW区间的动力输出需求，既能够满足高性能乘用车辆的加速响应要求，也可作为固定动力源为小型发电机组、液压泵站提供持续稳定的动力输出。

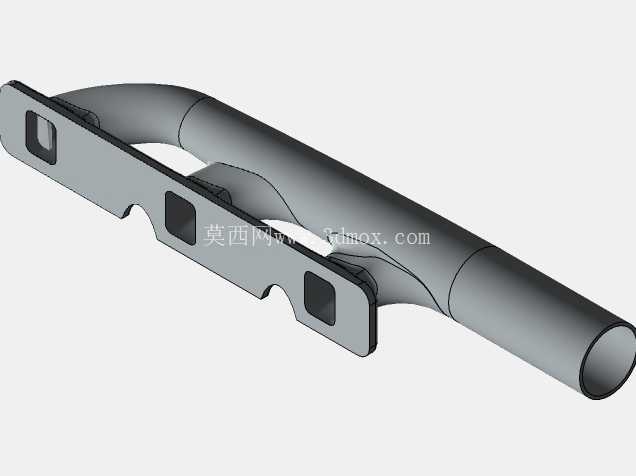

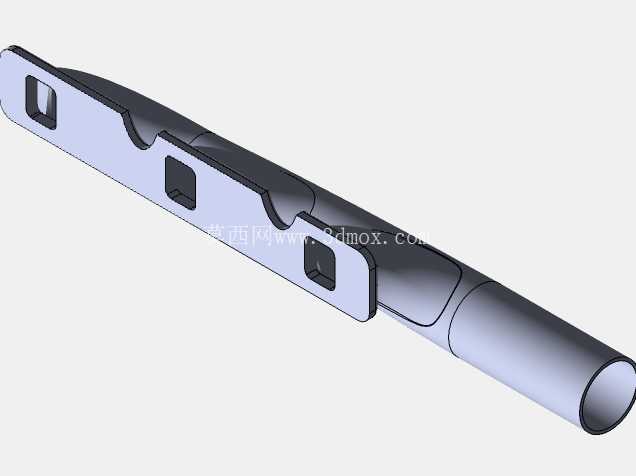

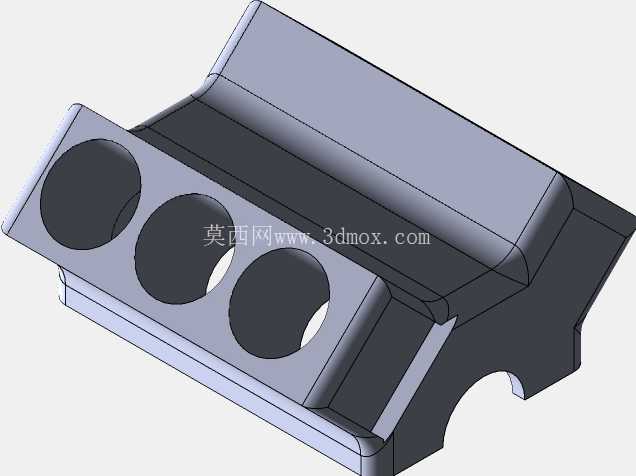

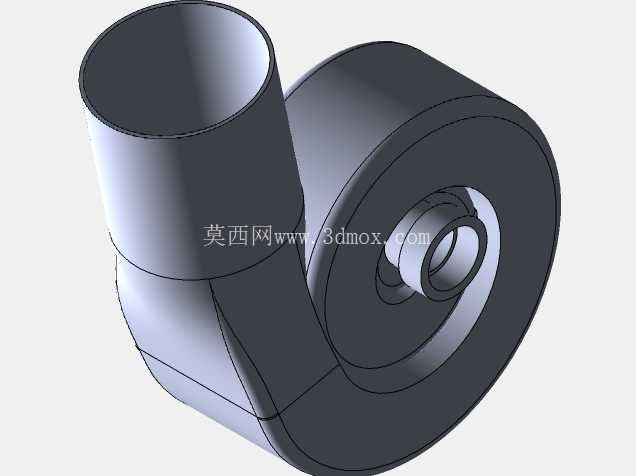

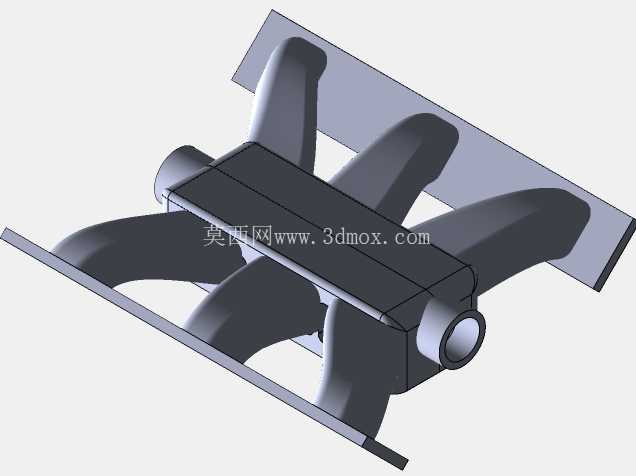

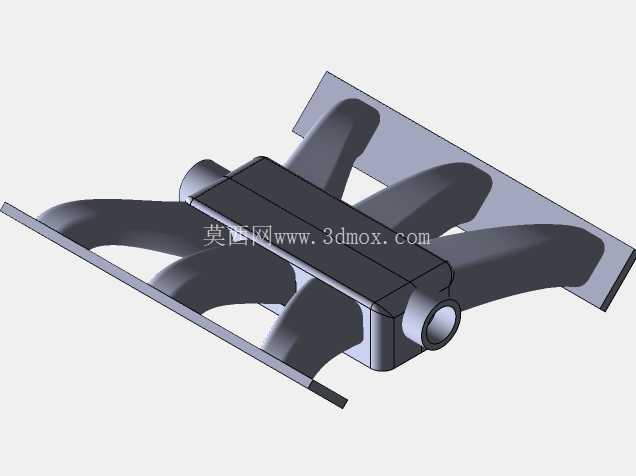

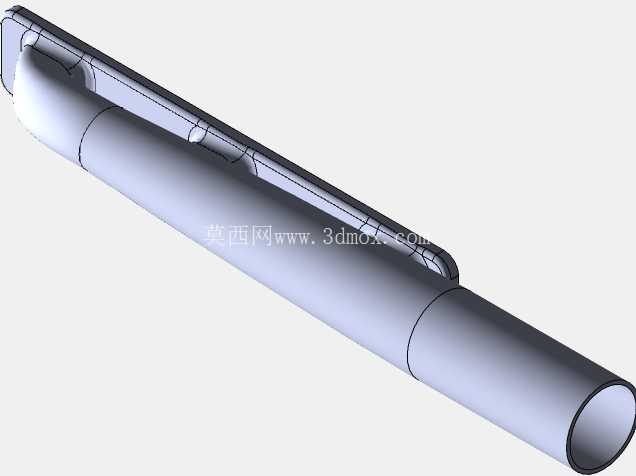

　　整套结构的设计思路完全遵循量产V型发动机的布局逻辑，两列气缸以60度夹角对称布置在曲轴箱两侧，这个夹角参数是六缸机型平衡一阶、二阶往复惯性力的最优选择，可在不额外加装平衡轴的前提下将怠速运转的振动幅值控制在0.1g以内，大幅降低动力传递过程中的振动冲击。两侧的涡轮增压器分别紧邻对应列的排气歧管出口安装，尽可能缩短排气气流从排气门到涡轮叶轮的流动路径，减少排气脉冲能量的沿程损失，提升涡轮在低转速区间的响应速度，避免大排量机型常见的涡轮迟滞问题。进气侧的中冷管路从涡轮压气机出口引出，沿缸体外侧的预留空间延伸至进气歧管，整个管路的弯折角度均控制在15度以内，减少进气阻力的同时，也为周边的冷却水管、线束布置预留了足够的间隙。

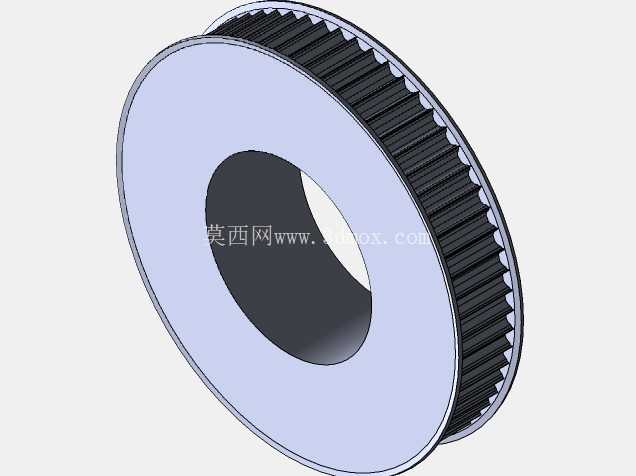

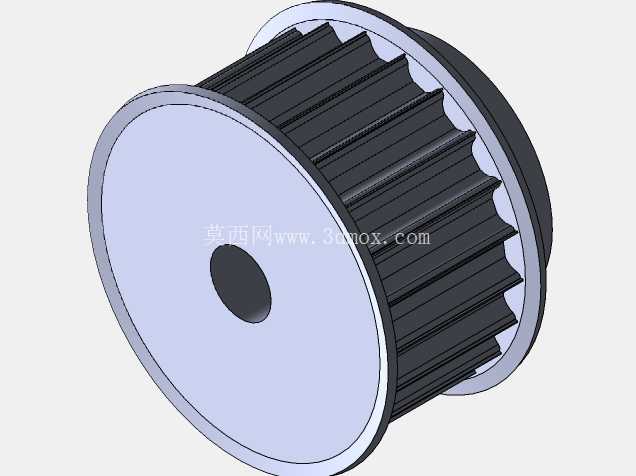

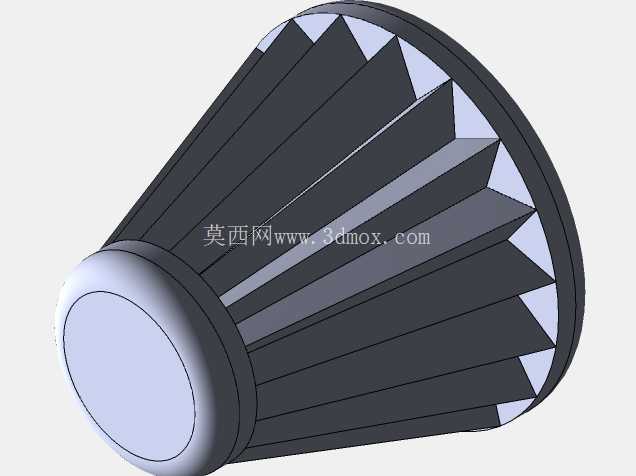

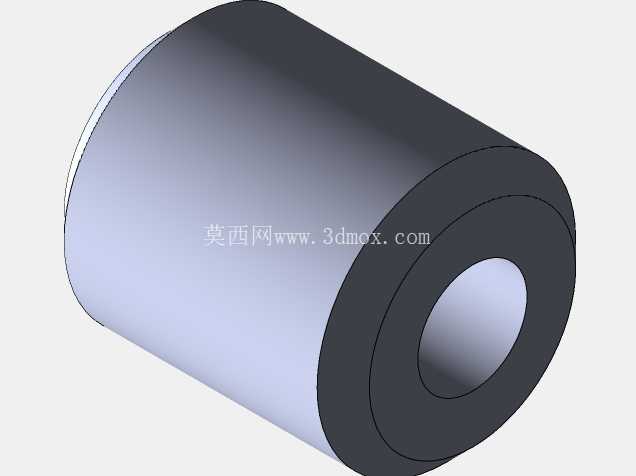

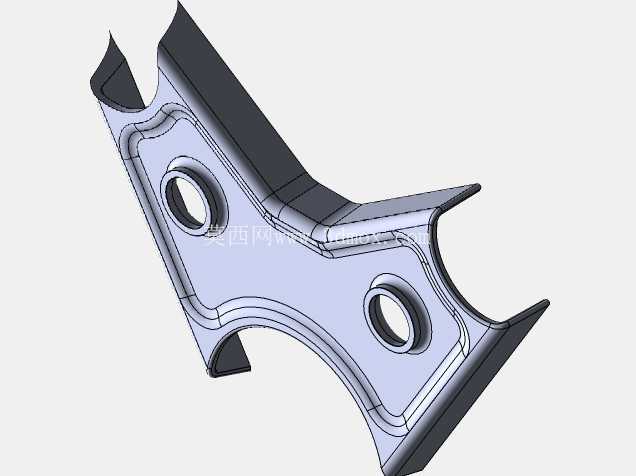

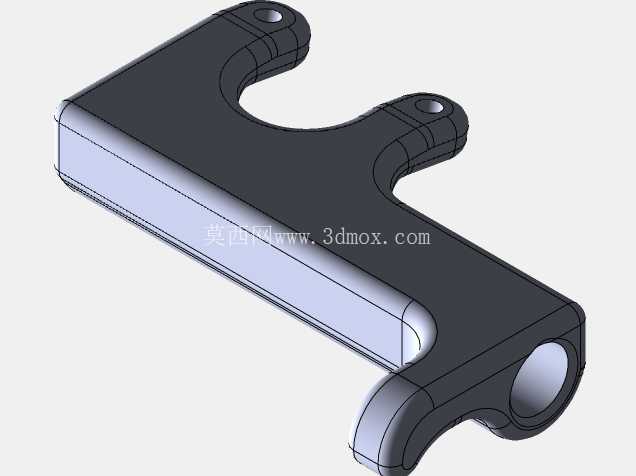

　　从安装边界来看，这套动力单元的本体长度控制在680mm范围内，宽度为620mm，不含进气空滤组件的本体高度为520mm，可适配多数纵置后驱车型的发动机舱布局，油底壳的最低点距离缸体主安装面的距离为180mm，在匹配整车悬架系统时，可预留出足够的前副车架安装空间，不会出现油底壳与副车架、转向拉杆的运动干涉。缸体两侧的发动机悬置安装点采用对称式设计，安装孔位的中心距为420mm，可直接适配主流乘用车的液压悬置安装尺寸，不需要额外设计转接支架。前端轮系的布置整合了发电机、空调压缩机、水泵的安装位，所有附件的驱动轮均处于同一平面，皮带的包角均满足不小于120度的设计要求，可有效降低皮带运转过程中的打滑概率，延长附件驱动系统的维护周期。

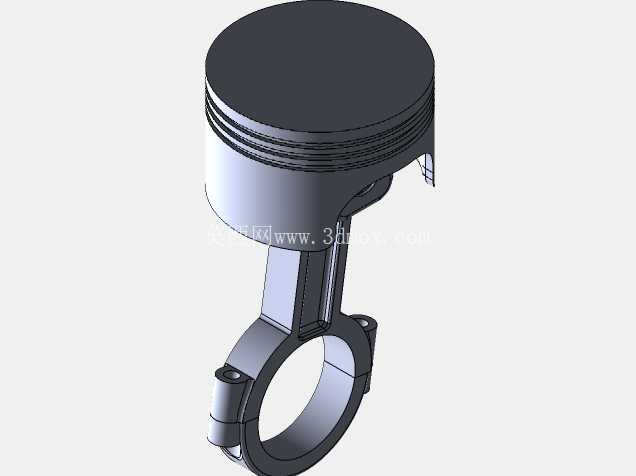

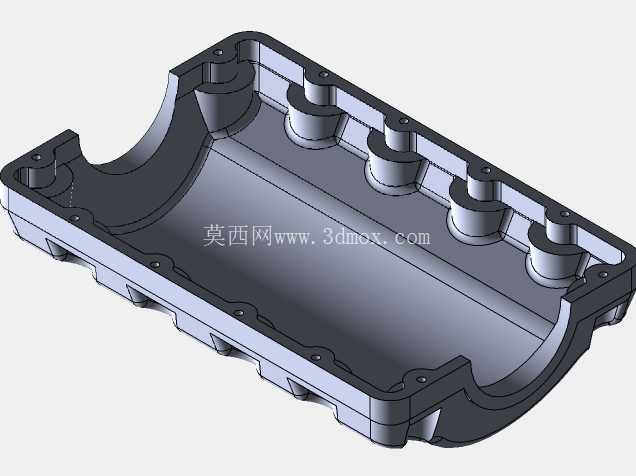

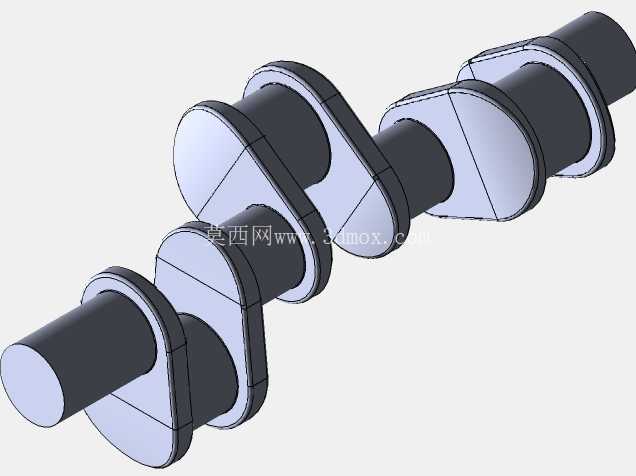

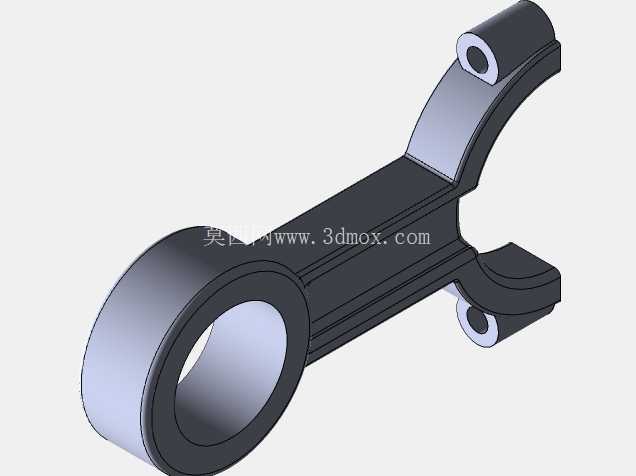

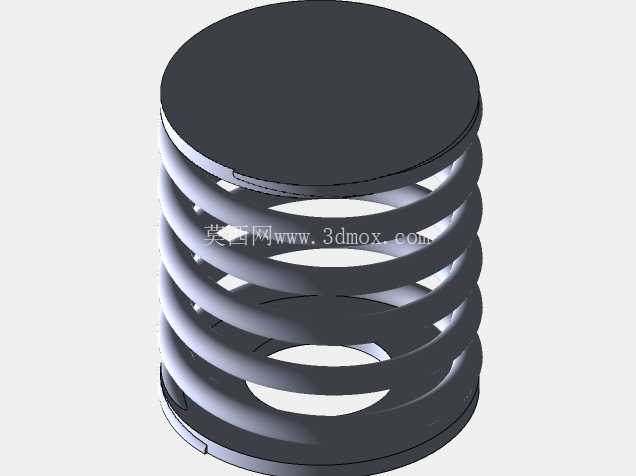

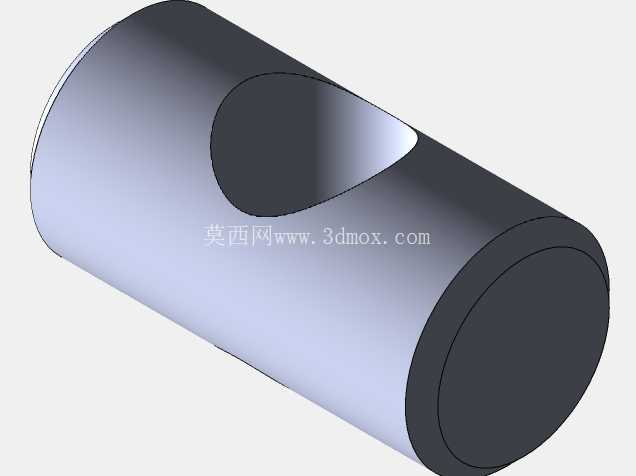

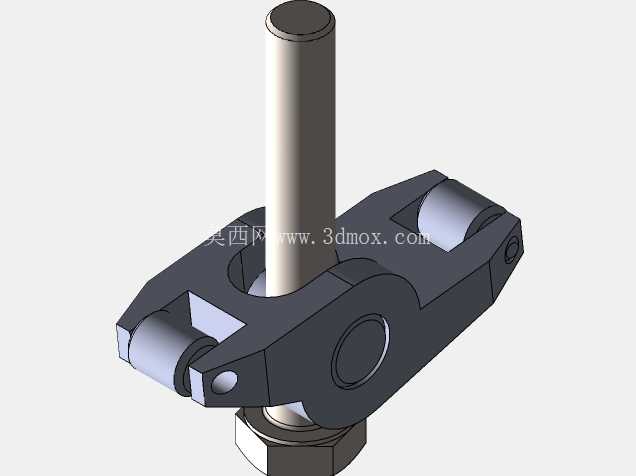

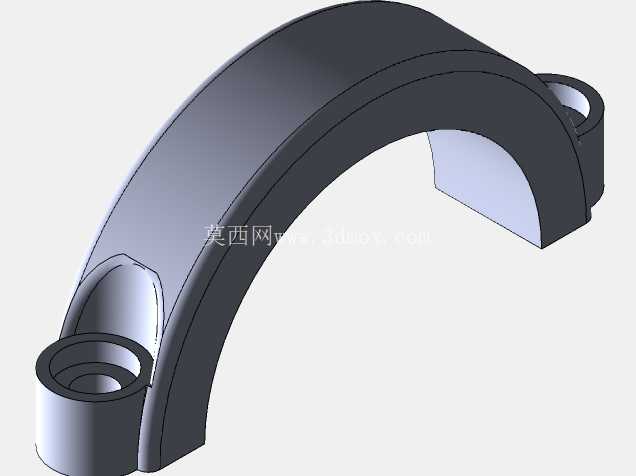

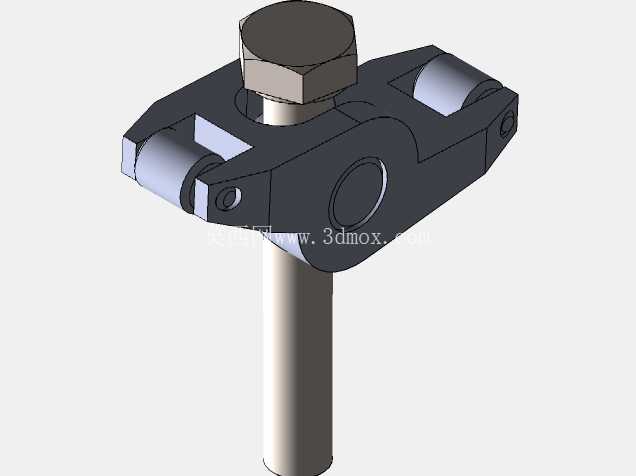

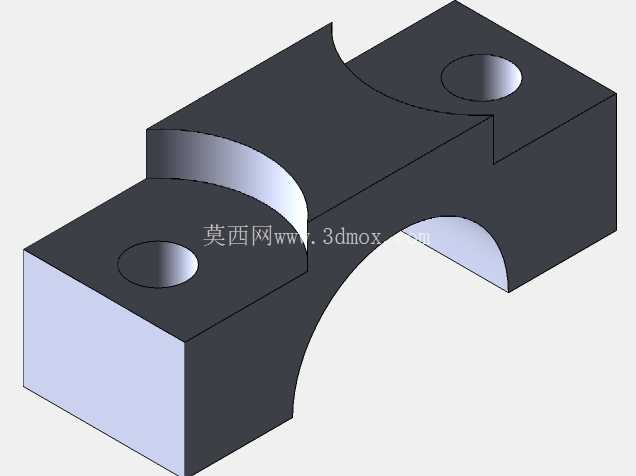

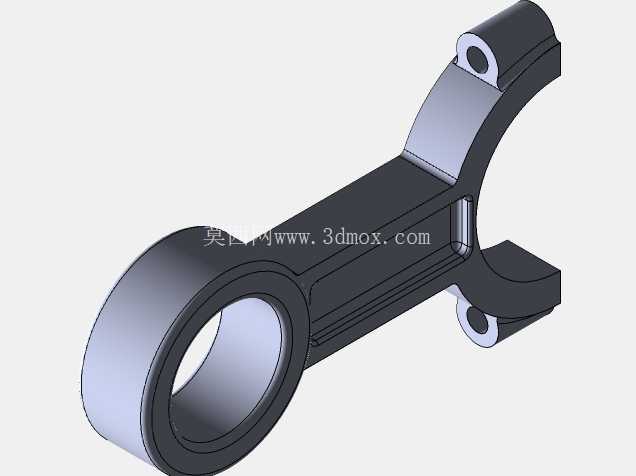

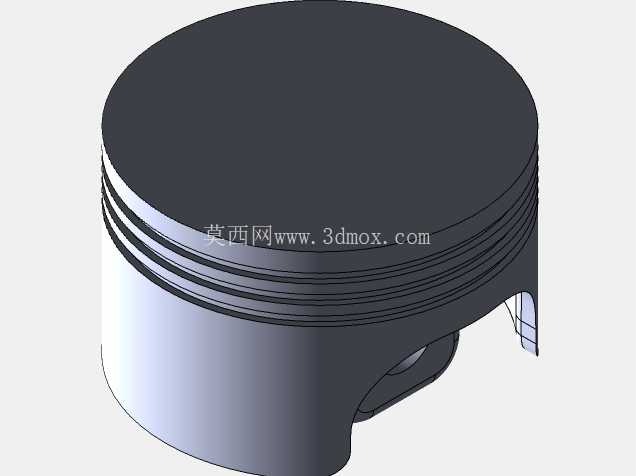

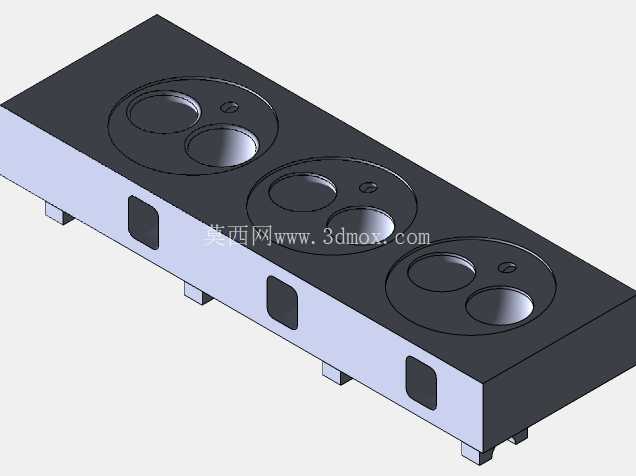

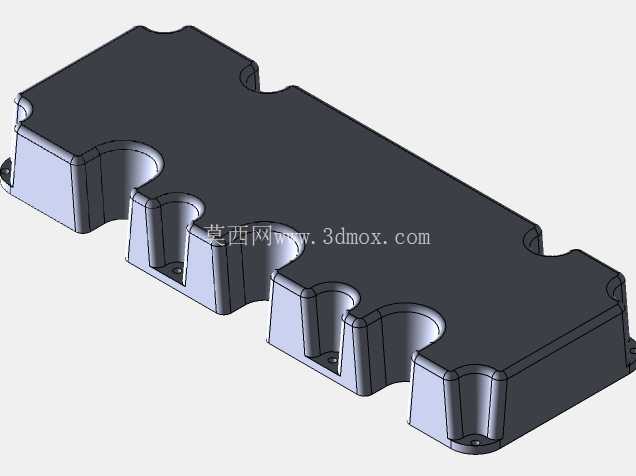

　　结构细节上，缸盖部分的进排气道采用了对称式的滚流气道设计，可在进气冲程形成稳定的缸内滚流，提升油气混合的均匀度，配合活塞顶部的凹坑燃烧室结构，可将压缩比控制在9.5:1，兼顾涡轮增压工况下的抗爆震性能与热效率。曲轴采用全支撑结构设计，每个曲柄臂两侧均设置主轴颈支撑，可承受涡轮增压机型高爆发压力下的曲轴载荷，避免高负荷工况下的曲轴弯曲变形。两侧的涡轮组件均集成了排气旁通阀结构，可在高转速工况下旁通部分排气气流，将增压压力稳定在0.18MPa的设计区间内，防止增压压力过高导致的缸内异常燃烧。油底壳采用了深浅腔结合的结构设计，在车辆大角度加速、制动时，可保证机油集滤器始终处于油面以下，避免出现机油泵吸空导致的运动副润滑失效问题。整个装配模型的所有连接螺栓、密封垫片、管路卡箍均按照实际装配关系还原，可直接用于生成装配工艺文件，指导一线装配人员完成整机的组装作业，也可作为三维建模教学的案例，帮助初学者理解复杂动力总成的层级化装配逻辑。
