INNMOTOR集成式动力单元结构设计方案

　　在小型动力配套、分布式驱动设备、特种作业机具的动力选型场景中，集成式动力单元的结构合理性直接决定整套设备的运行稳定性与后期维护成本，本次呈现的INNMOTOR动力结构，跳出了传统电机与动力输出端分体装配的设计思路，将动力转换、扭矩输出、散热结构、安装接口做了高度集成化处理，适配对安装空间、动力密度有较高要求的配套场景。从实际应用场景来看，这类集成动力单元可覆盖小型电动作业平台、便携式工业机具、分布式驱动的小型移动设备、非道路小型作业机械的动力配套需求，相比传统分体式的电机加传动组件的装配方案，它省去了中间联轴器、过渡安装座的装配环节，能有效减少动力传递路径上的扭矩损耗，同时降低装配累积误差带来的同轴度偏差问题，避免长期运行中出现的轴系偏磨、密封件过早失效等常见故障。

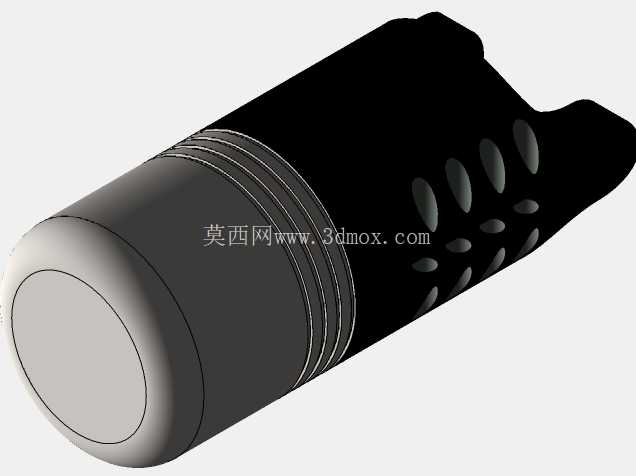

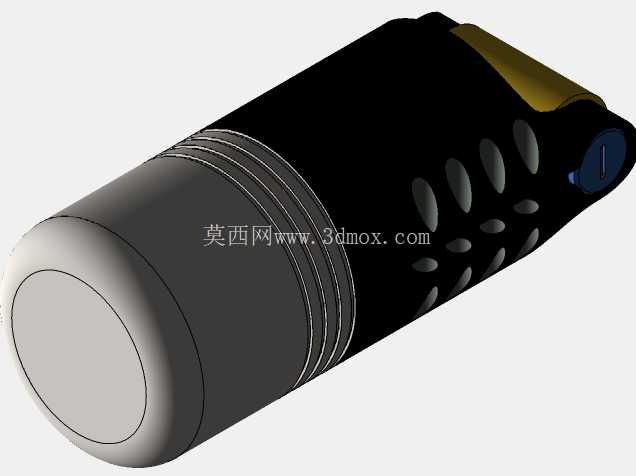

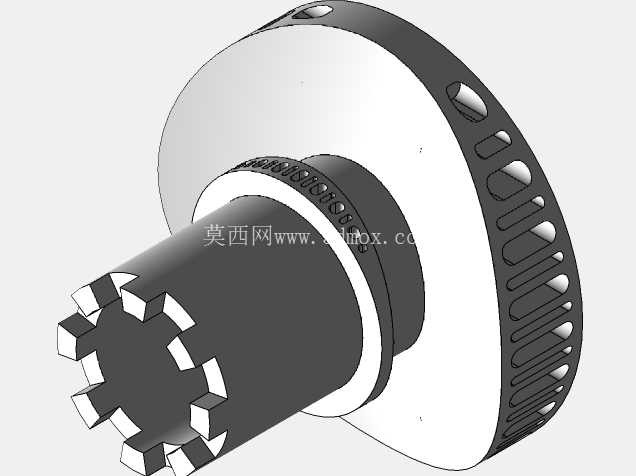

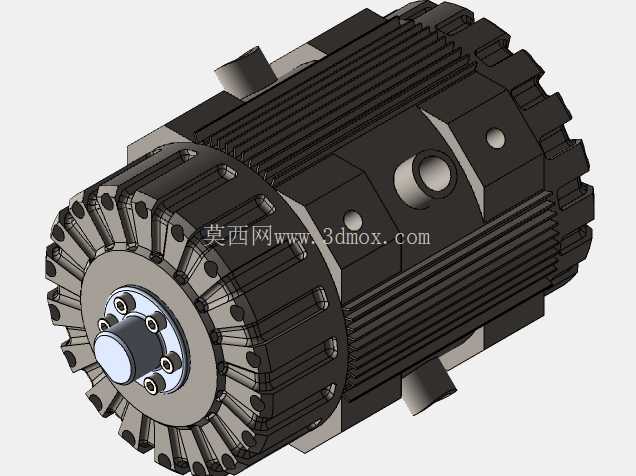

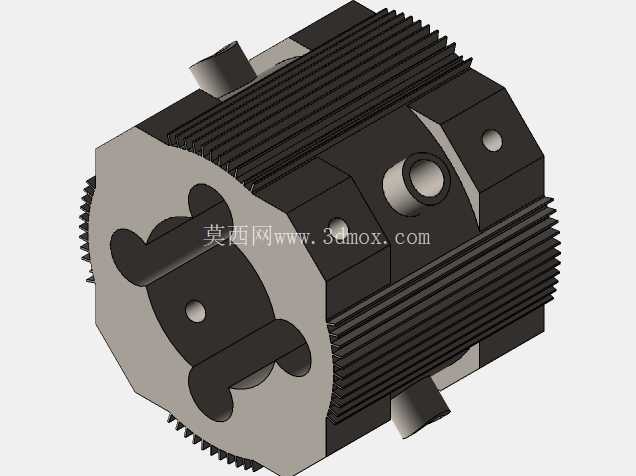

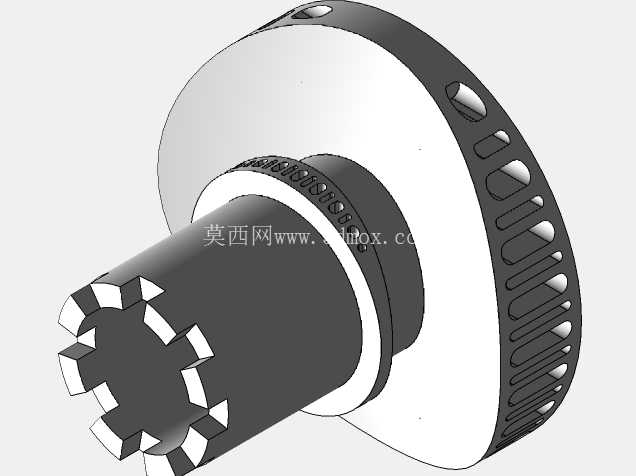

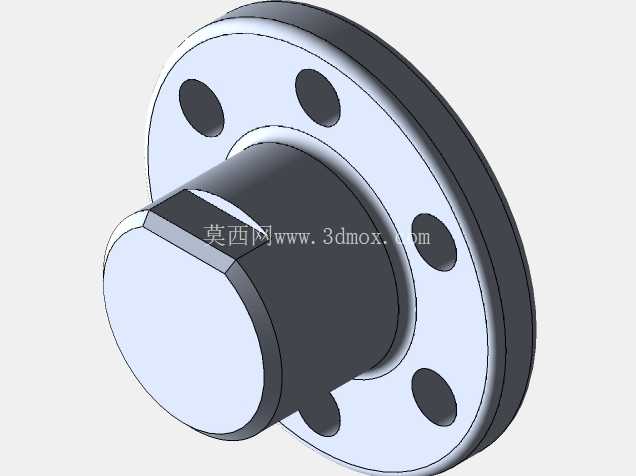

　　从功能特性来看，该动力单元的输出端采用法兰式安装接口，输出轴端设置了多螺栓固定的连接位，可直接对接负载端的连接法兰，不需要额外加工过渡连接盘；壳体外部设计了周向分布的散热筋结构，散热筋沿壳体轴向平行排布，既可以强化壳体的结构刚性，又能增大壳体与空气的接触面积，在设备运行时通过自然对流或者配套风冷即可带走绕组产生的热量，不需要额外加装复杂的水冷回路，简化了配套设备的冷却系统设计。壳体上预留的多个沉头安装孔与定位凸台，可直接适配不同安装姿态的固定需求，不管是卧式安装还是法兰端立式挂载，都能通过壳体上的安装位实现可靠固定，不需要额外设计定制化的安装支架。

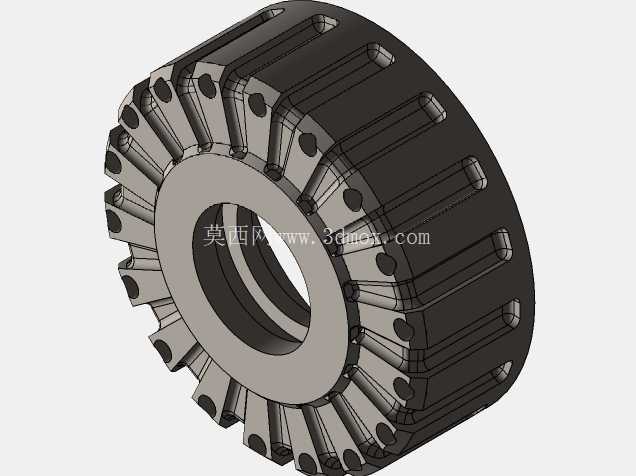

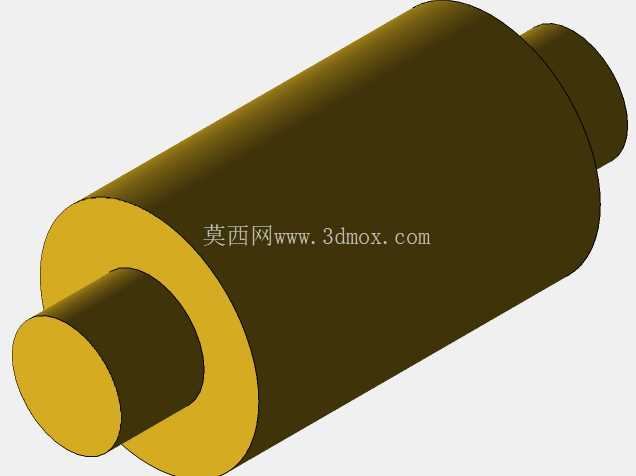

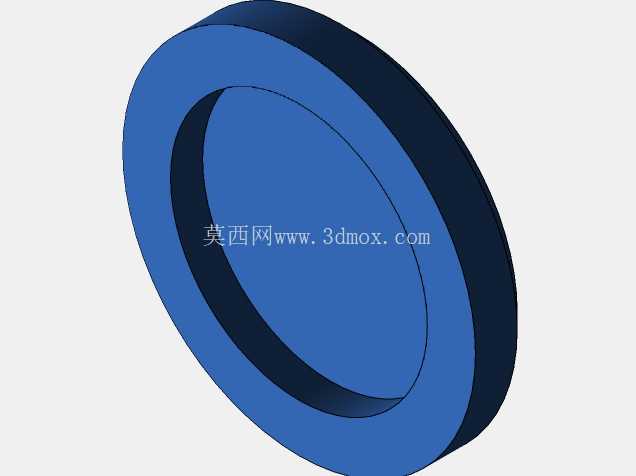

　　从设计思路层面拆解，该结构优先考虑了集成化带来的维护便利性，端盖与壳体的连接采用周向均布的紧固件，拆解时不需要专用工装即可完成端盖拆卸，方便后期对内部轴承、密封件的检查更换；输出轴端的密封结构采用多层嵌套设计，可阻挡作业环境中的粉尘、水汽进入壳体内部，适配多粉尘、轻度潮湿的户外作业场景。在安装边界与尺寸适配方面，该动力单元的主体为圆柱形结构，最大外径集中在壳体散热筋的外圆位置，轴向总长度从输出轴端面到后端盖尾部控制在紧凑范围内，安装时需要预留的径向空间仅需比壳体最大外径大出散热间隙即可，轴向空间不需要预留联轴器的安装余量，相比同功率等级的分体式动力方案，整体安装空间可缩减三成左右；输出轴的轴伸长度、键槽尺寸都按照通用动力接口标准设计，可直接匹配市面上多数常规负载的连接尺寸，减少配套时的二次加工工作量。

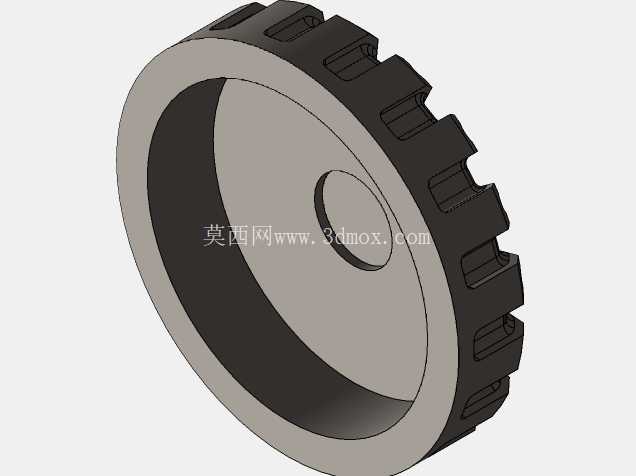

　　结构细节上，壳体两侧预留的凸台结构可用于安装接线盒、传感器等附属配件，不需要在壳体上额外打孔加工，避免破坏壳体的密封性能与结构强度；端盖位置的周向齿状结构除了辅助散热之外，还可以作为装配时的受力位，方便维修时使用工装卡住端盖完成拆卸，不会因为敲击造成壳体变形。在实际选型配套时，需要注意安装面的平面度要求，因为集成式结构对安装面的平面偏差敏感度比分体结构更高，若安装面平面度过大，会造成壳体受力变形，影响内部轴承的游隙，进而导致运行噪音增大、轴承寿命缩短；同时输出端连接负载时，要保证连接螺栓的拧紧力矩符合设计要求，避免运行中出现连接松动导致的冲击载荷，损伤轴系部件。这类集成动力结构的设计逻辑，本质上是通过结构整合减少冗余的连接部件，在有限的体积内提升动力输出密度，对于空间受限的移动设备、需要快速拆装的作业机具来说，这种设计能大幅降低整机的装配复杂度，减少供应链的零部件种类，从整机制造的角度来看，也能降低装配环节的人工成本，减少因为多部件装配带来的质量不稳定因素。
