踩踏式动能收集发电机械装置结构

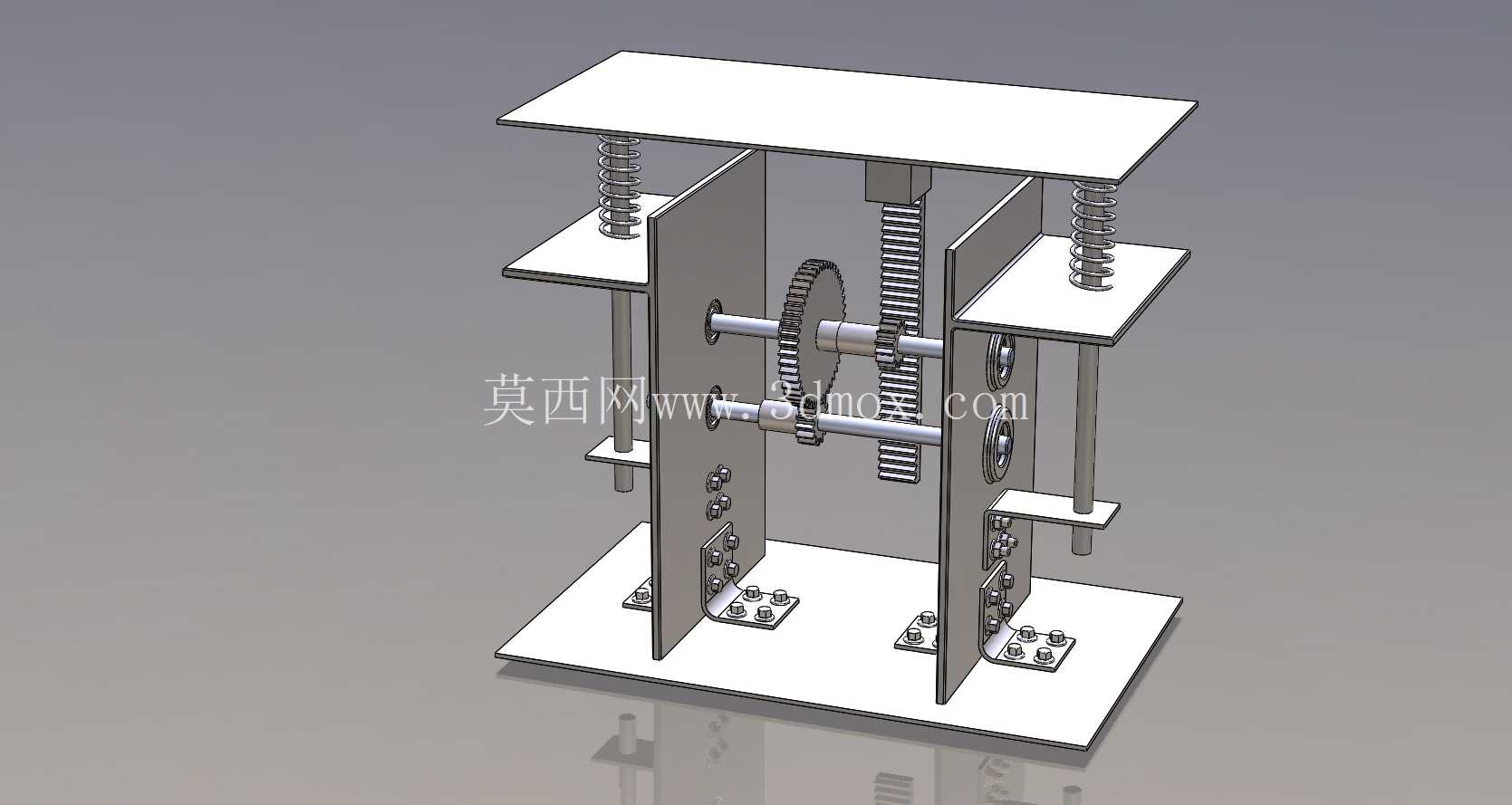

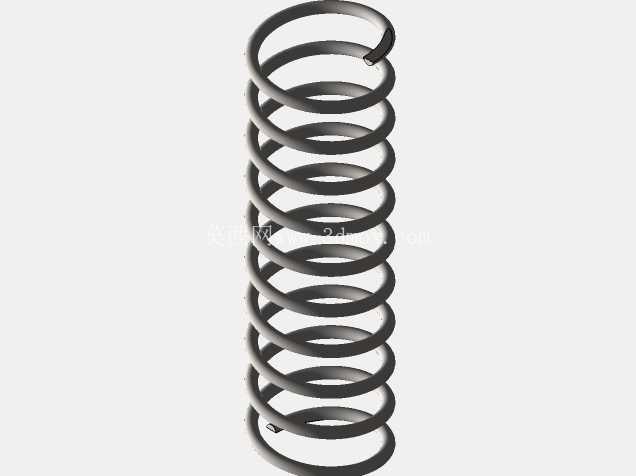

　　这套踩踏式动能收集装置，核心应用场景集中在人流高密度通行区域的零散动能回收领域，比如商圈步行通道、轨道交通站点出入口、校园人行步道这类人员持续踩踏通行的场景，过往行人步行过程中施加在踏板上的下压力，会通过整套机械结构完成动能到旋转机械能的转换，后续可对接微型发电模块完成电能产出，供给周边低功耗照明、指示标识类负载使用，替代部分外接供电线路的布设需求。从结构设计逻辑来看，整套装置采用踏板顶面作为受力承接面，踏板下方两侧布设圆柱螺旋复位弹簧，弹簧的选型匹配常规成人步行踩踏的下压力阈值，既保证踩踏过程中踏板有足够的下行行程完成传动动作，又能在踩踏力消失后快速推动踏板复位到初始位置，不会对行人正常通行造成阻碍，弹簧的安装位置避开中间传动区域，两侧对称布设的方式也能避免踏板下行过程中出现卡滞、偏斜的问题。

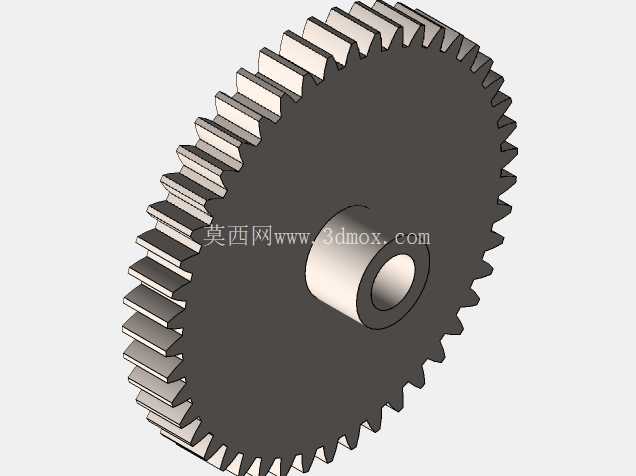

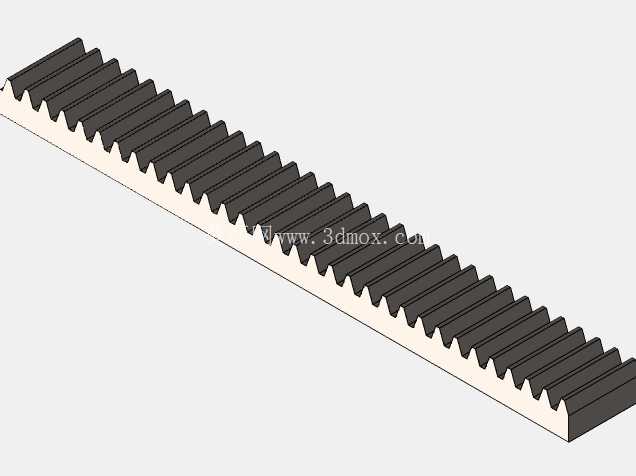

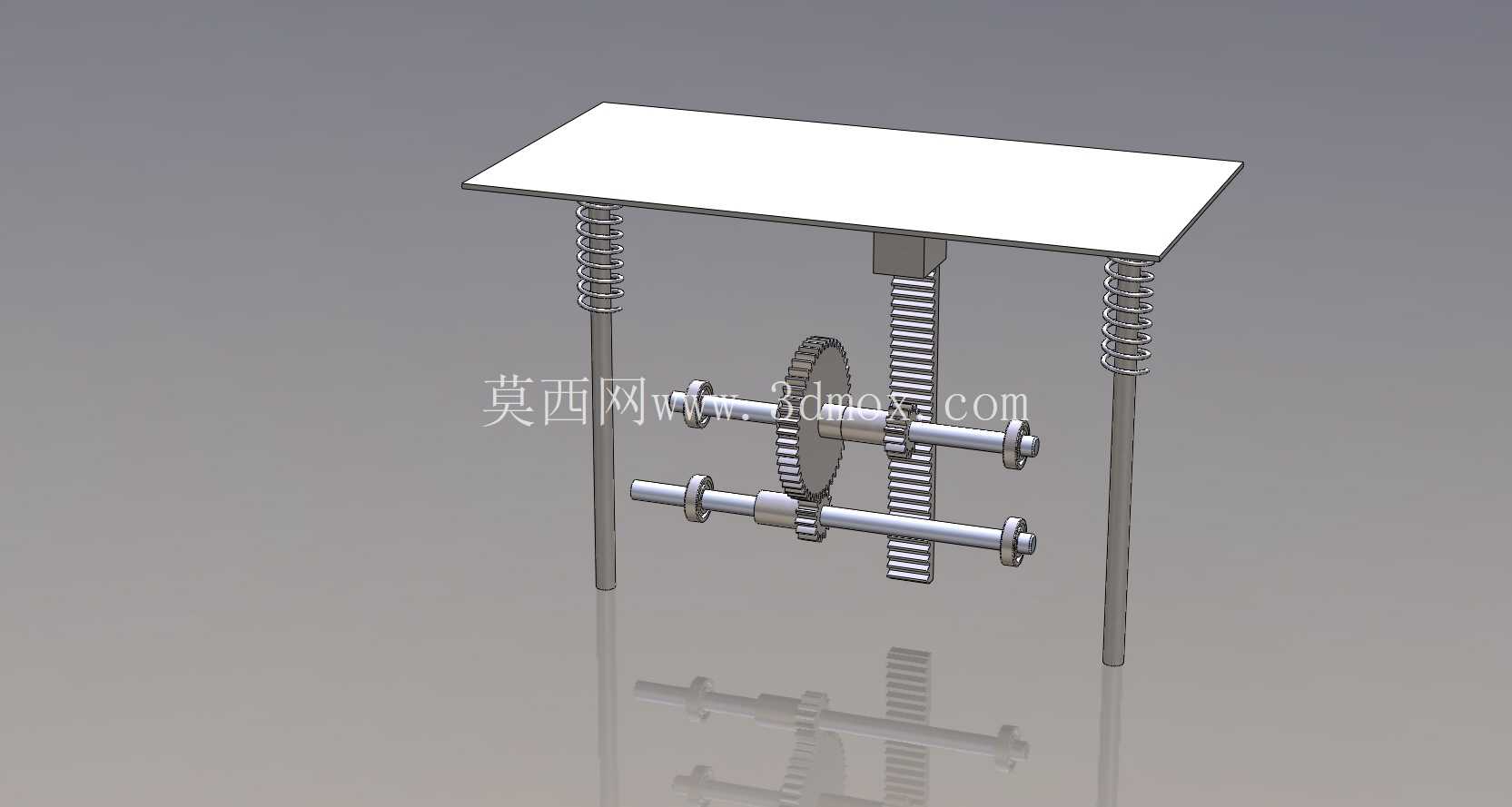

　　中间传动区域采用齿轮齿条啮合的核心传动结构，齿条垂直固定在踏板底面中心位置，随踏板的上下动作做垂直方向的直线往复运动，齿条与同轴布设的双联齿轮啮合，将直线位移转换为齿轮的旋转运动，后续通过两级平行轴齿轮组完成转速提升，匹配微型发电机的额定输入转速要求，齿轮轴两端采用标准轴肩定位配合滑动轴承支撑，保证传动过程中齿轮的啮合间隙稳定，不会因为长期往复冲击出现跳齿、脱啮的问题。

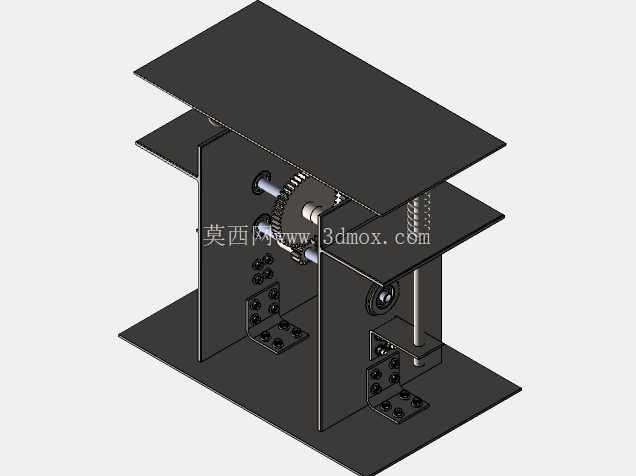

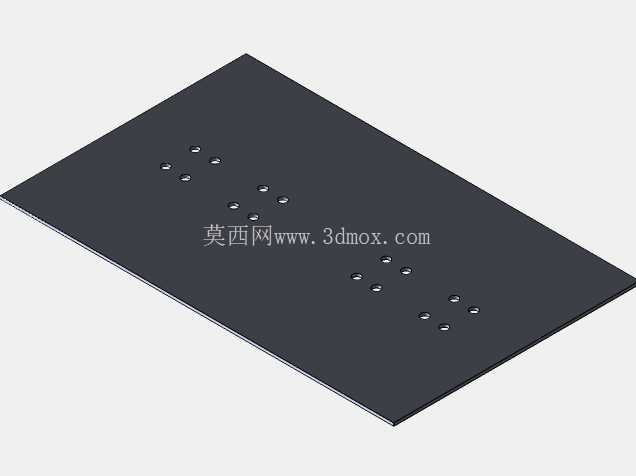

　　整套结构的安装边界需要匹配人行步道的铺装厚度，踏板顶面与周边铺装地面保持齐平，传动结构整体预埋在铺装层下方的预留空腔内，不需要额外占用地面以上的通行空间，踏板的尺寸设计参考常规人行步幅宽度，保证行人正常步行过程中单脚可以稳定踩踏到踏板受力区域，不会出现踩空、受力不均的情况。从实际使用的可靠性角度考虑，整套传动结构的外露部件都做了防尘密封设计，避免步道上的沙尘、积水进入传动啮合区域造成部件磨损，弹簧表面做防锈处理，适应户外露天环境下的温湿度变化，齿轮齿条采用常规结构钢材质，兼顾结构强度与加工成本，不需要采用特殊合金材料即可满足百万次级别的往复踩踏使用寿命。

　　在结构细节处理上，齿条的上下两端都设置了机械限位结构，避免踏板下行超行程造成齿轮齿条脱离啮合，也防止弹簧复位时踏板上行超出铺装面高度形成绊倒风险，平行轴齿轮组的传动比经过匹配计算，保证单次踏板下行过程中，输出轴的旋转圈数足够带动发电机产生可收集的电能，不会因为传动比过小导致发电量不足，也不会因为传动比过大造成踩踏阻力过高，影响行人的正常步行体验。整套结构没有复杂的电控部件，全部采用纯机械传动结构完成动力传递，后期维护只需要定期检查弹簧弹力、齿轮啮合间隙即可，维护成本远低于带电子传感部件的动能收集装置，适合大范围批量布设使用。
