曲柄连杆式往复动力转换结构设计

　　做机械结构设计的同行大多有过类似经历，在验证小型动力转换方案时，不会一开始就直接上完整产品级建模，而是先把核心运动副拆出来做简化结构验证，这套结构就是典型的曲柄连杆往复运动转换验证件，核心是把旋转运动转化为直线往复输出，很多小型动力设备、教学演示装置、DIY动力模型里都会用到这类基础结构。

　　从实际应用场景来看，这类简化结构常被用在职业院校机械原理教学的演示教具上，学生能直观看到曲柄整周转动时，连杆如何带动活塞段做直线往复，理解死点位置、行程计算这些课本上的抽象知识点；也有不少手工DIY动力模型的爱好者会参考这类结构，做小型蒸汽机、内燃机的原理验证样机，不用开模做复杂铸件，用标准型材和3D打印件就能搭出可动的验证结构，跑通运动逻辑后再做细节优化。

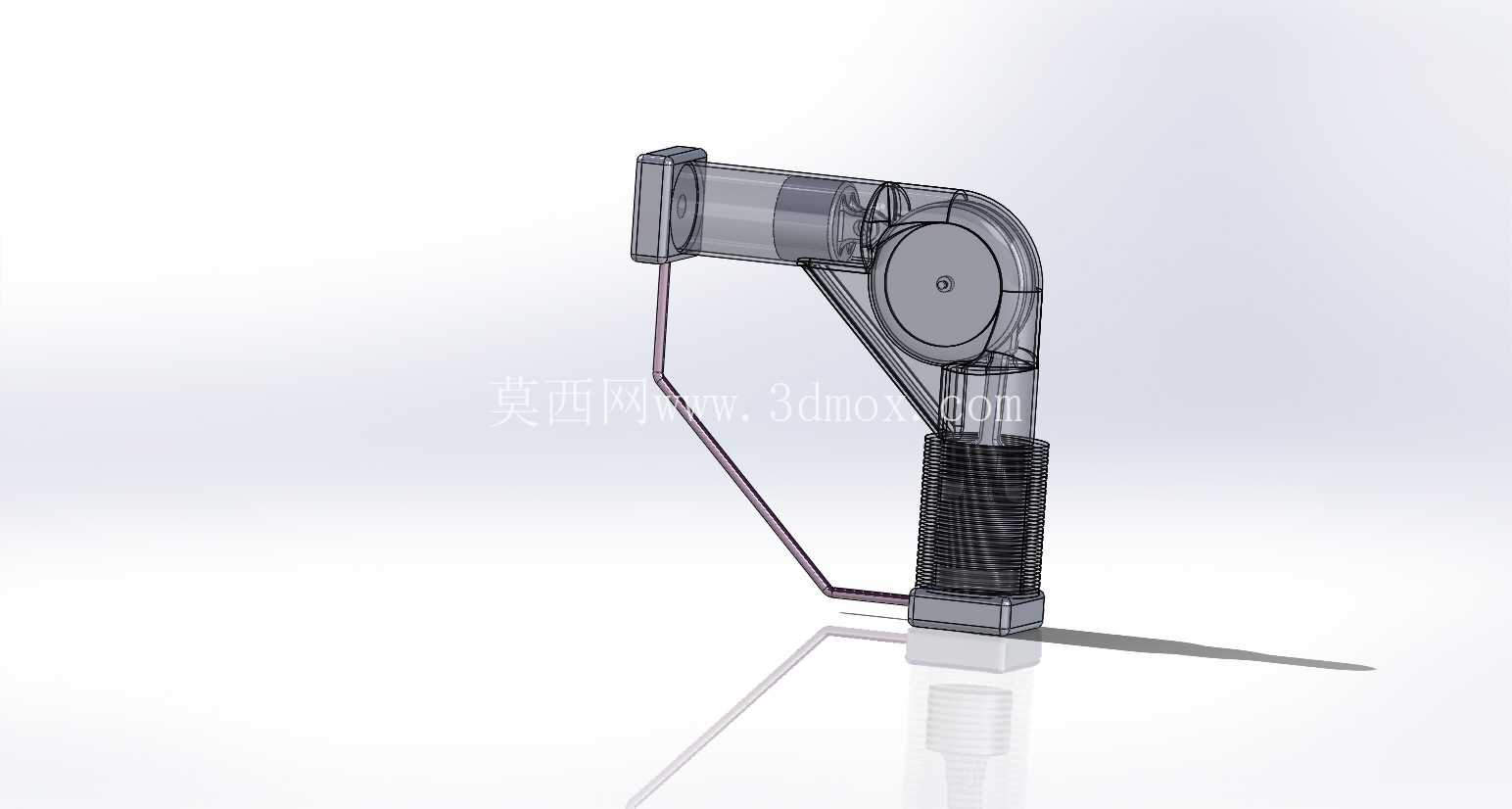

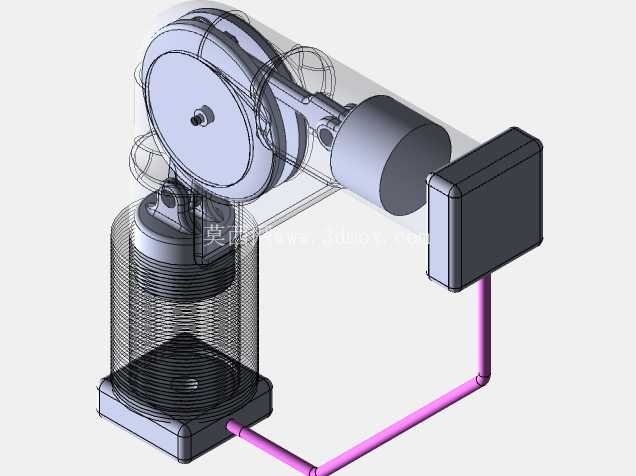

　　结构设计上没有做多余的装饰性特征，所有几何特征都服务于运动功能：上端的筒状结构是曲柄安装腔，内置的圆盘形曲柄通过转动副和腔体内壁配合，保证旋转时的同轴度，不会出现径向窜动；连接曲柄和下端活塞段的细长连杆两端都做了铰接副设计，一端和曲柄偏心位置的销轴配合，另一端和活塞顶部的铰接座连接，运动过程中连杆会随曲柄转角变化做平面摆动，把曲柄的圆周运动分解为活塞的轴向直线运动和自身的小角度摆动；下端带防滑纹理的握持段是做手动演示时的手持部位，表面的竖向纹理能增加摩擦力，手动转动曲柄时不会打滑，握持段内部是活塞的运动腔，内壁做了光滑处理，减少活塞往复运动时的摩擦阻力，保证手动操作时运动顺畅无卡滞。

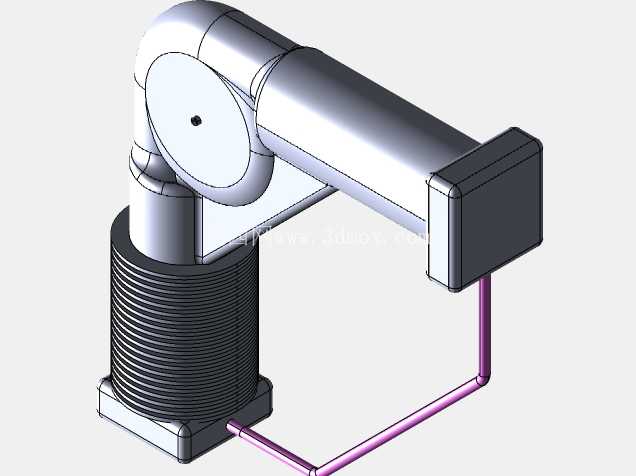

　　安装边界方面，这套结构整体呈L型布局，横向的曲柄腔和竖向的活塞腔垂直布置，整体占用空间紧凑，横向长度控制在单手握持的舒适范围内，竖向高度适配手动操作的行程需求，活塞的往复行程由曲柄的偏心距决定，设计时特意把偏心距控制在合理范围，避免连杆摆动角度过大造成运动死点，手动转动时不需要额外施加过大的力就能带动活塞完成全行程往复。如果要把这套结构移植到实际设备上，只需要在曲柄腔末端预留动力输入轴的安装位，不管是接小型电机还是手动摇柄都能适配，活塞输出端可以根据需求连接不同的执行端，比如小型打气筒的活塞、教学用的运动演示滑块、DIY模型的动力输出端都能直接对接。

　　做这类验证结构的时候，最容易出问题的就是铰接副的间隙控制：间隙太小，运动时摩擦阻力大，手动转动卡顿甚至转不动；间隙太大，运动过程中会出现明显的旷量，活塞往复时会有径向摆动，长时间运行还会加剧铰接部位的磨损。这套结构在设计时给铰接副预留了合理的配合间隙，既保证运动顺畅，又不会出现明显的晃动，同时所有运动部件的边缘都做了圆角处理，没有尖锐的棱角，手动操作时不会划伤手，也避免了应力集中造成的部件断裂。另外，结构的壁厚做了均匀化处理，不管是用3D打印制作还是用机加工方式加工，都不会出现壁厚突变导致的变形，加工难度低，普通的FDM3D打印机就能直接打印出可动的成品，不需要做额外的支撑拆除后处理，铰接部位的间隙在打印时就能直接成型，不需要二次加工装配。

　　从功能特性来看，这套结构没有集成复杂的配气、点火这些内燃机专属结构，纯粹是做运动原理的验证，所以整体重量轻，手动操作阻力小，能连续长时间运转不会出现卡滞，用来演示曲柄连杆机构的运动规律非常直观，不管是课堂教学还是DIY方案验证，都能快速让观察者理解旋转运动转直线往复运动的核心逻辑，也能作为后续开发完整动力装置的基础结构框架，在这个基础上拓展增加气缸密封、动力输入、负载输出等模块，就能快速衍生出不同功能的动力类设备。
