斯特林引擎结构原理展示装置

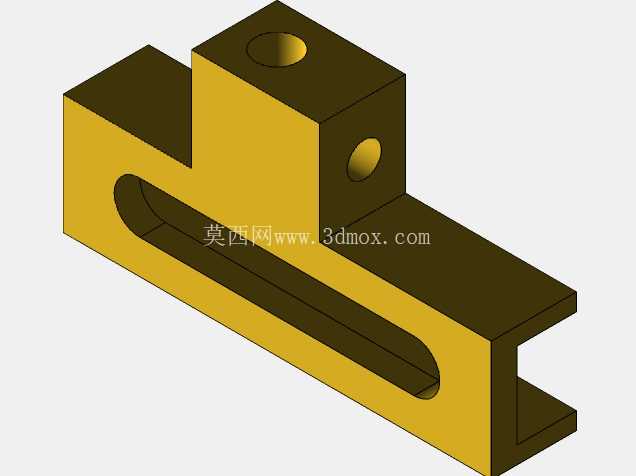

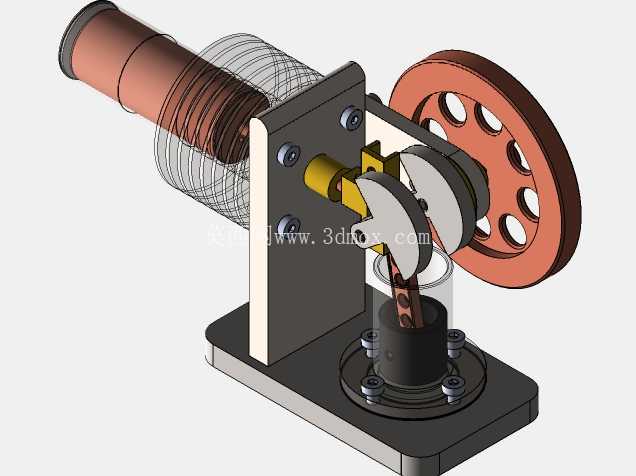

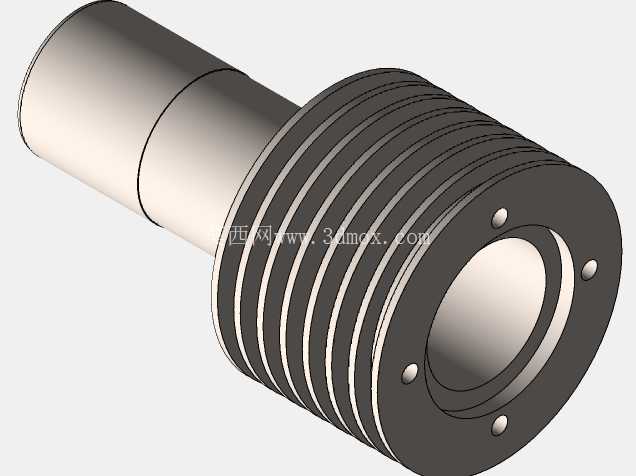

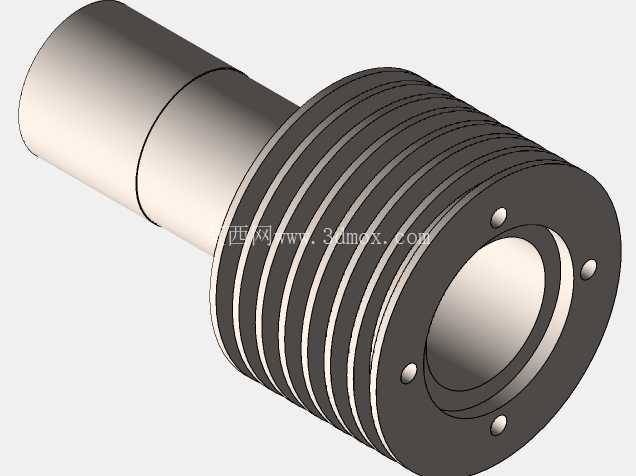

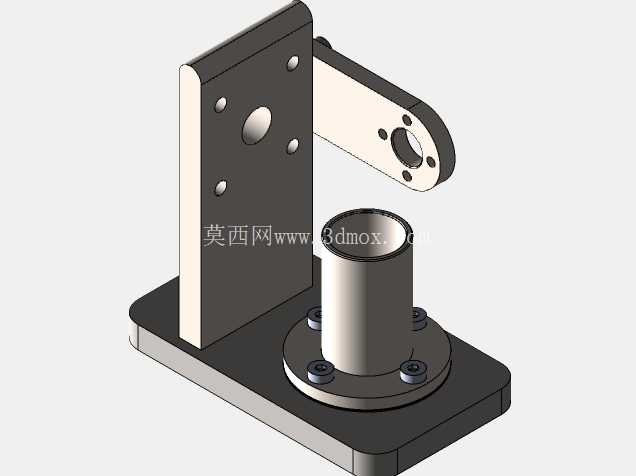

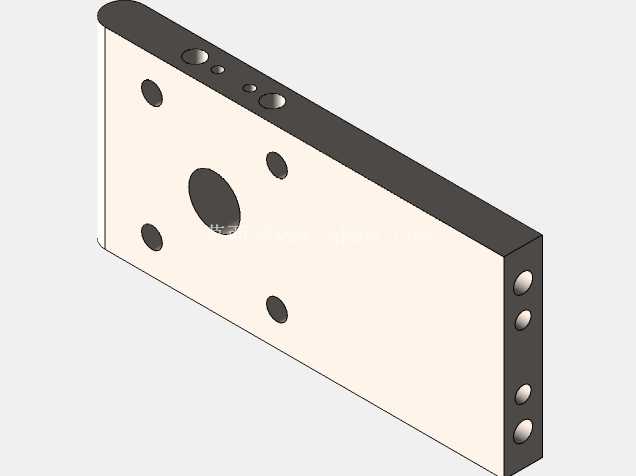

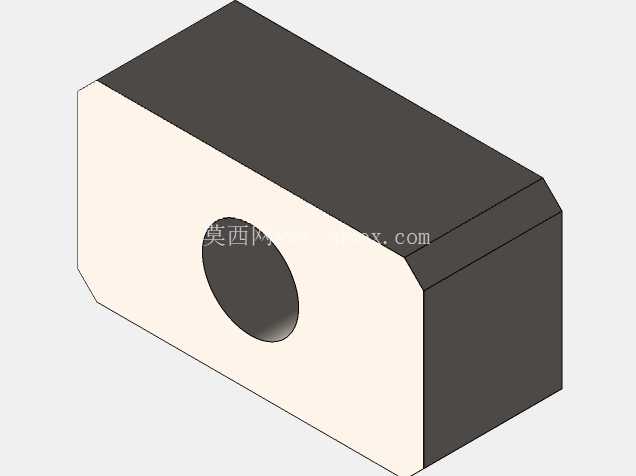

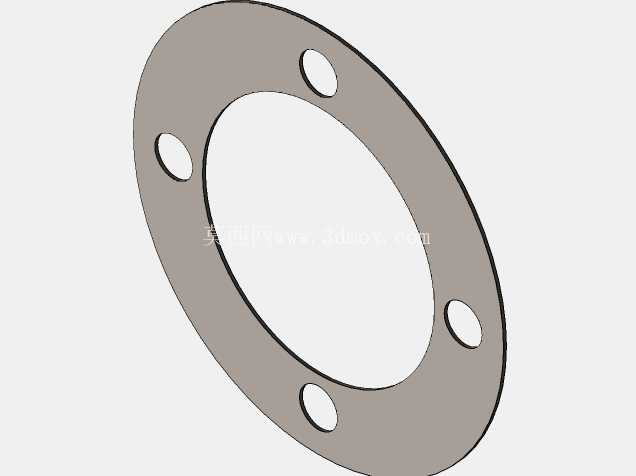

　　这套结构属于外燃式热机的原理验证构型，核心依托斯特林循环实现热能到机械能的转换，常被用于热机原理教学、小型动力装置原型验证场景，也可作为低功率动力输出单元适配小型科普展品、实验台架的动力输入需求。从结构布局来看，装置采用卧式排布，加热端的换热筒体沿水平方向延伸，外侧缠绕的换热翅片结构承担冷热端热量交换的核心作用，筒体通过立式安装支架固定在矩形底板上，支架与底板之间采用内六角螺栓实现刚性连接，保证运行过程中整体结构的稳定性，避免曲柄连杆机构高速往复运动带来的共振问题。

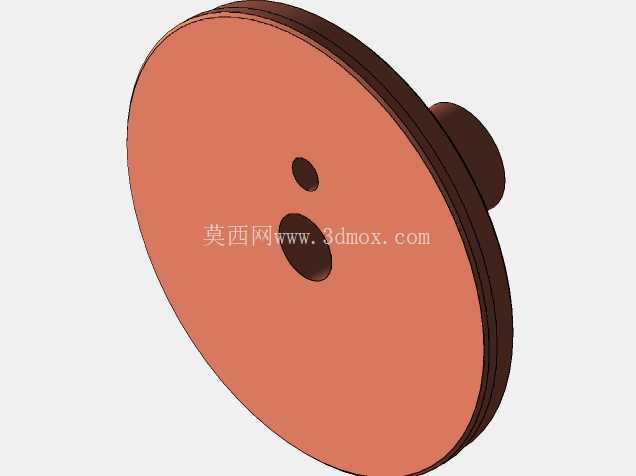

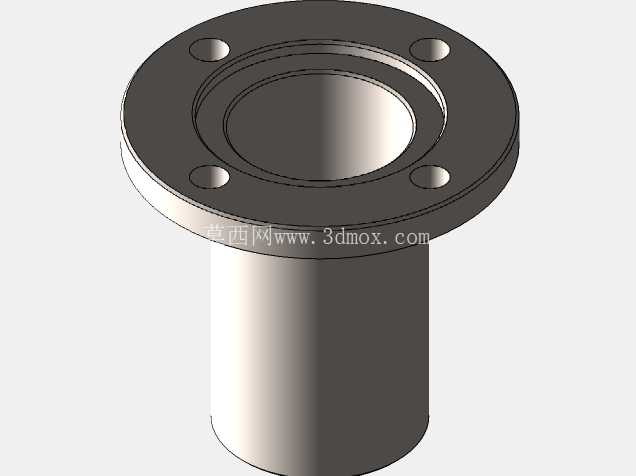

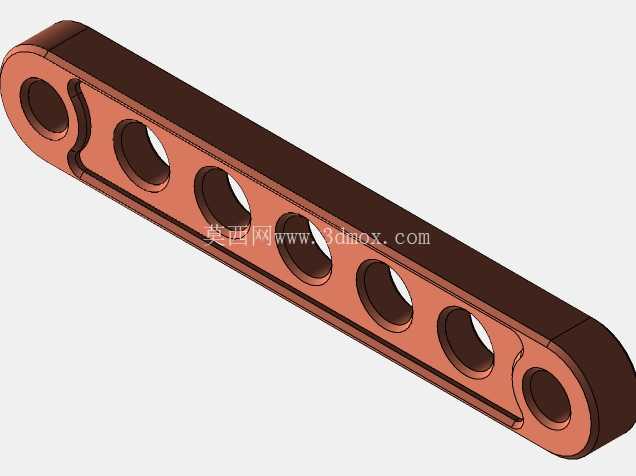

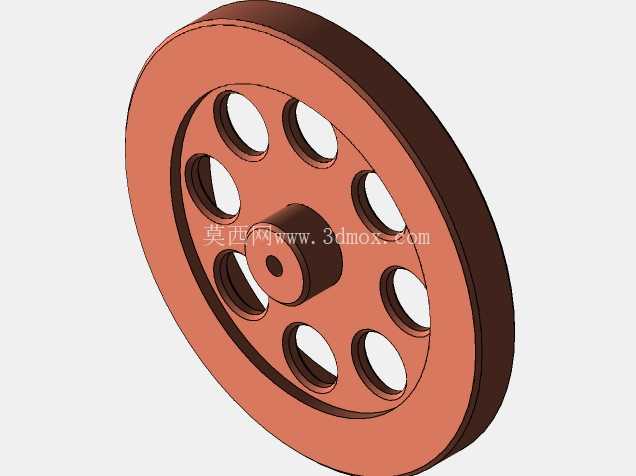

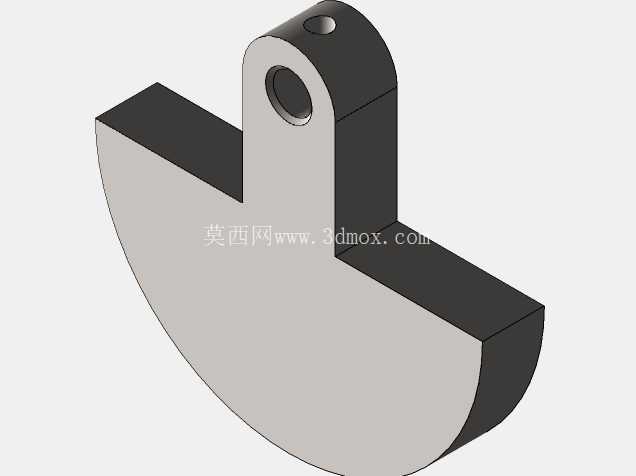

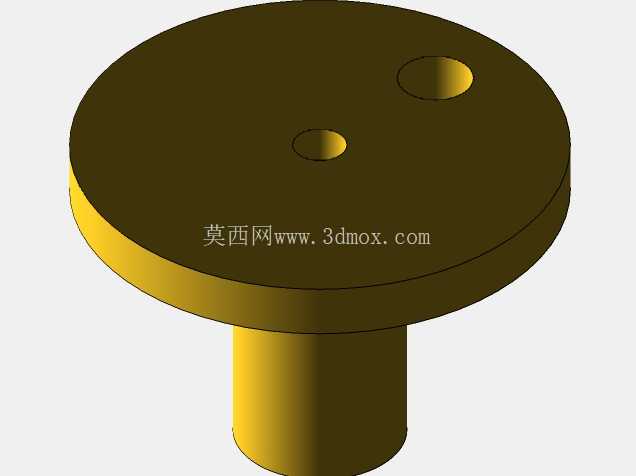

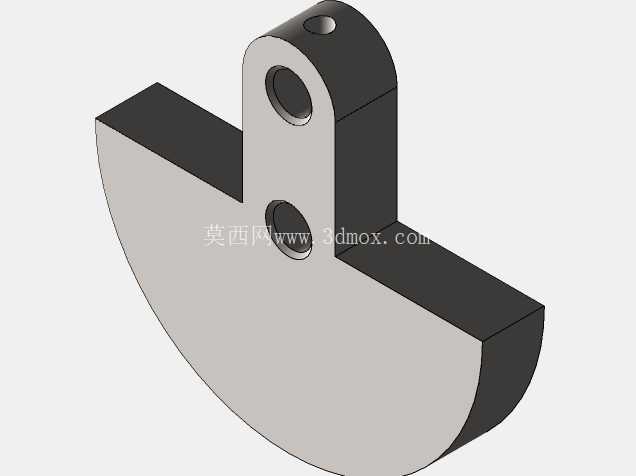

　　动力转换单元采用偏心曲柄配合飞轮的经典构型，飞轮为带减重孔的盘式结构，既可以通过自身转动惯量储存能量，保证曲轴转动的连续性，避免活塞运动到上下止点时出现卡滞，也能通过均布的镂空孔降低整体转动惯量，减少启动阶段的阻力。曲柄与动力活塞之间通过连杆铰接，活塞置于立式气缸内，气缸底部通过螺栓固定在底板的安装凸台上，气缸与活塞的配合间隙控制在合理区间，既保证往复运动的顺畅性，也能减少工质泄漏，保证循环效率。

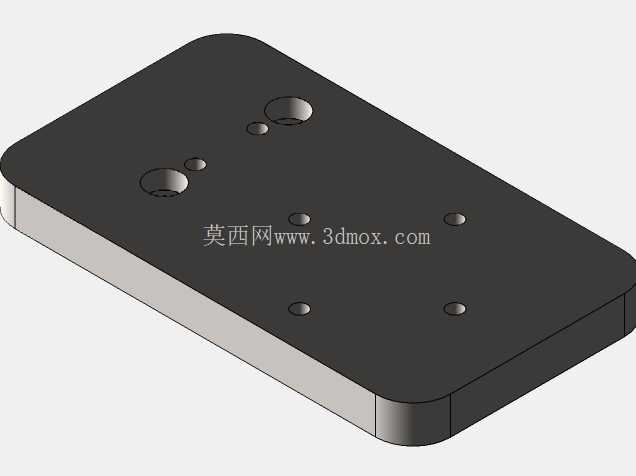

　　设计阶段首先需要确定冷热端的容积配比，加热端筒体的长度与直径直接决定了换热面积，进而影响循环过程中的工质膨胀效率，实际建模时需要先根据目标输出转速、功率区间计算出合适的排量，再反推气缸直径、活塞行程、曲柄偏心距的参数，保证各运动部件的运动轨迹不发生干涉。安装边界方面，整套装置的底板为矩形平板结构，四个角预留安装孔位，可直接固定在实验台架或展示基座上，整体外轮廓的横向尺寸由加热筒体长度与飞轮半径共同决定，纵向尺寸由支架高度与气缸高度决定，安装时需要预留飞轮转动的安全空间，避免周边结构与旋转的飞轮发生剐蹭。

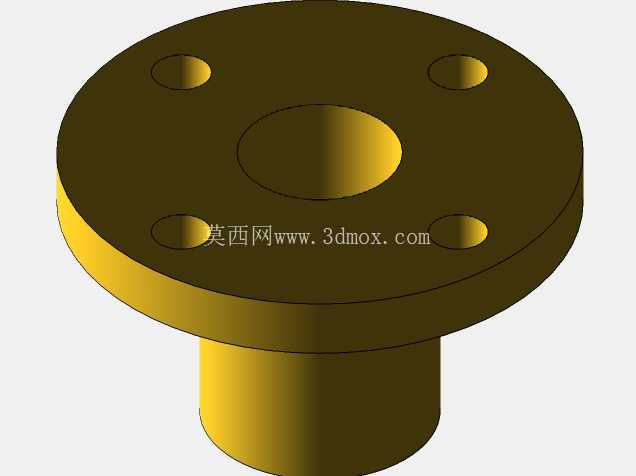

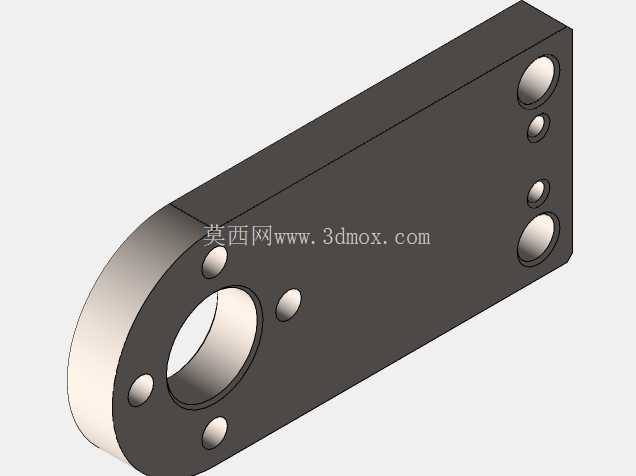

　　结构细节上，曲轴与支架之间采用滑动轴承配合，减少转动过程中的摩擦阻力，连杆与曲柄、活塞的铰接位置采用销轴连接，销轴端部设置限位结构防止运转过程中脱出，加热端的翅片采用等距排布，保证换热过程中热量分布均匀，避免局部热应力集中导致结构变形。这套结构的核心优势在于结构简单、可靠性高，只要冷热端存在足够温差即可实现持续运转，不需要复杂的配气机构，相比内燃机省去了点火、燃油喷射等复杂系统，非常适合用于原理展示与小型动力场景的验证，建模过程中需要重点关注运动部件的间隙配合，尤其是活塞与气缸、曲轴与轴承、连杆铰接点的公差设定，既要保证运动顺畅，也要避免间隙过大导致的工质泄漏，影响整体运行效率。
