5V100A电源用金属钣金壳体结构设计

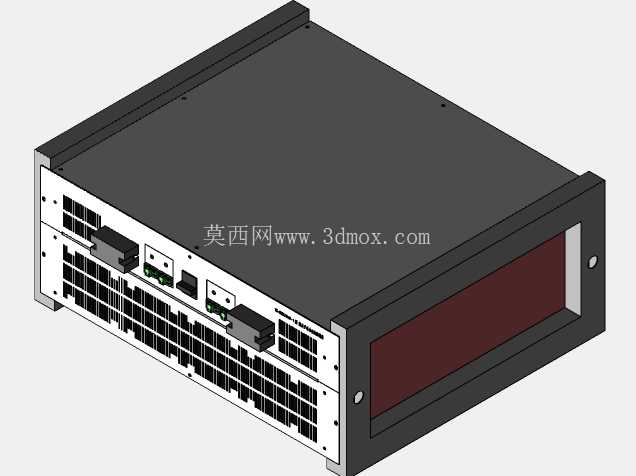

　　这款5V100A规格的金属钣金盒，是面向低压大电流电源变换场景开发的承载壳体，日常多配套在工业控制柜内部、通信基站供电单元、实验室直流供电设备中，用来容纳整流模块、滤波组件、功率接线端子等核心电气部件，为内部功率器件提供可靠的物理防护与电磁屏蔽屏障。从结构设计逻辑来看，整个壳体采用分体拼接式钣金架构，主体以冷轧钢板为基础加工材质，兼顾结构强度与加工便利性，壳体上盖为平整封闭结构，表面预留的沉头安装孔位可实现上盖与侧围框架的无凸起固定，避免安装后突出部分干涉周边设备排布，同时平整的上表面也可临时放置调试用的小型检测工具，适配现场运维的实际操作需求。

　　壳体正面的面板区域做了分区设计，一侧预留多组端子安装位，可适配大电流接线端子、信号反馈接口、状态指示灯等元件的安装，开孔位置严格匹配常用功率端子的安装尺寸，端子安装位周边预留的走线空间可满足10平方毫米以上大电流线缆的弯曲半径要求，避免线缆过度弯折导致的线芯损伤、接触电阻增大问题；另一侧预留的大面积开窗区域，可嵌入电压电流显示表头或者散热通风组件，满足不同配置方案的选型需求，面板边缘做了折弯翻边处理，既提升了面板整体的抗形变能力，也能消除钣金裁切后的锐边，防止装配、运维过程中划伤操作人员。壳体两侧设置了带密集格栅的通风区域，格栅开孔采用冲压一体成型工艺，开孔方向沿壳体长度方向排布，可引导内部热空气沿水平方向流出，配合内部功率器件的散热风道形成顺畅的对流路径，避免热量在壳体内部积聚导致的器件过热降额；通风格栅的开孔尺寸经过核算，既能保证足够的通风面积，也能阻挡直径较大的金属碎屑、杂物落入壳体内部造成电气短路风险。

　　从安装边界来看，壳体整体采用标准机架式安装尺寸设计，两侧延伸出的安装法兰边预留了标准机柜固定孔位，可直接固定在19英寸标准机柜的对应立柱上，安装法兰与壳体主体的连接位置做了加强折弯处理，可承受壳体整体装配完成后的重量负载，长期使用不会出现法兰变形、壳体下沉的问题；壳体内部预留了多个层叠安装的螺柱孔位，可根据内部器件的排布需求固定PCB安装板、功率器件散热支架、绝缘隔离板等组件，不同安装孔位的间距兼容主流功率模块的安装尺寸，设计人员可根据实际的电路方案灵活调整内部器件的安装位置，无需额外在壳体上二次打孔加工。在细节设计上，壳体所有拼接位置均采用折弯扣合结合点焊固定的工艺，拼接缝隙控制在0.2mm以内，既保证了壳体整体的结构刚性，也能提升壳体的电磁屏蔽效能，减少内部功率电路工作时对外的电磁辐射干扰，同时也能阻挡外部环境中的粉尘、水汽侵入壳体内部，适配工业现场相对复杂的使用环境；壳体所有外露的边缘位置都做了去毛刺处理，内部分区位置预留的接地螺柱可实现内部器件、壳体面板、机柜地的可靠连接，满足电气安全规范的接地要求。

　　实际应用中，这款钣金壳体可直接适配5V100A直流电源模块的安装需求，无需对壳体结构做大幅修改，设计人员只需要根据自身的电路方案调整面板开孔的位置、内部安装支架的排布，即可快速完成整套电源设备的结构设计，大幅缩短产品开发周期；壳体的加工工艺适配常规的钣金冲压、折弯、喷涂加工流程，无需特殊的定制模具，可有效控制批量加工的成本，同时标准化的尺寸设计也方便后续设备的运维更换，当内部器件出现故障时，可快速拆开上盖完成器件检修更换，降低运维的时间成本。
