12V小型直流有刷电动机结构设计

　　这款小型电机的设计定位是面向低功耗小型机电项目的动力输出单元，整体采用圆柱式壳体布局，输出端集成了直齿圆柱齿轮结构，可直接与配套减速齿圈啮合实现一级减速，无需额外加装联轴器即可完成动力传递，能大幅缩减小型设备的动力舱安装空间。从实际应用场景来看，这类电机常被用于小型桌面自动化装置、学生科创项目、小型玩具传动结构、低压便携电动工具的动力源，适配12V直流供电场景，无需复杂的驱动电路即可直接启动运转，对于仅需要简单动力输出、不需要高精度转速控制的小项目来说，能有效降低整体设计的电路复杂度与装配难度。

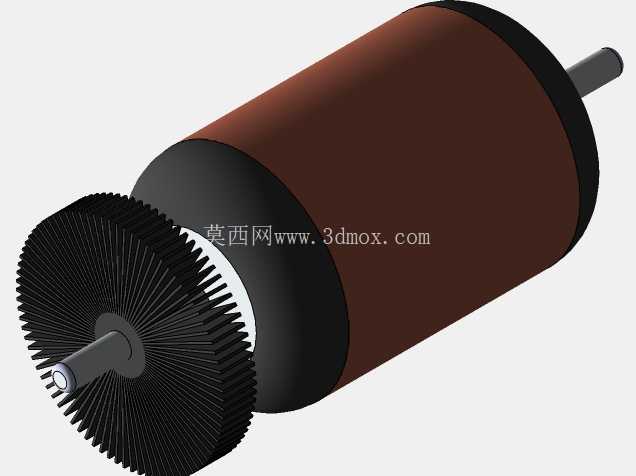

　　从结构设计思路来看，壳体采用分段式装配结构，主体为圆柱形机壳，内部容纳定子磁钢与转子绕组，两端通过端盖完成轴承定位，输出轴贯穿前端盖，轴端加工的齿轮与转子轴为同轴一体式结构，相比额外压装齿轮的设计，能减少装配累积误差，提升传动同轴度，避免高速运转时出现齿轮偏磨的问题。机壳尾部为封闭端盖，预留了供电接线的引出位置，前端齿轮侧的轴伸长度经过严格控制，既保证齿轮啮合的有效接触长度，又不会因为轴伸过长导致运转时出现轴端挠曲变形，在额定负载下的轴端径向跳动量可以控制在小型设备允许的公差范围内。

　　在安装边界方面，整体圆柱形壳体的外径适配常规小型电机的安装卡箍尺寸，用户可以根据实际安装空间选择径向卡紧或者端盖螺纹固定的方式，机壳表面的光滑圆柱面不需要额外加工定位面，就能通过常见的尼龙卡箍、金属抱箍完成固定，安装灵活性较高。输出轴的直径与常规小型直流电机的轴径保持通用尺寸，即使不使用端侧的集成齿轮，也可以通过配套的轴套、联轴器连接其他传动部件，拓展使用场景。齿轮的模数选用小模数设计，齿形经过优化，在低速大扭矩输出场景下能保证传动平稳性，降低啮合噪音，适合对运行噪音有一定要求的桌面级设备使用。

　　从功能特性来看，这款电机的设计没有集成复杂的控制模块，仅保留最基础的动力输出功能，供电接线直接连接转子电刷，通电即可旋转，反转仅需要调换正负极接线即可实现，对于入门级的机电项目开发者来说，不需要掌握复杂的电机驱动知识就能完成接线调试。内部的电刷结构采用常规的有刷设计，维护成本低，在正常负载工况下的运转寿命可以满足小型非连续运转设备的使用需求，不需要额外加装散热结构，依靠金属机壳的自然散热就能满足温升要求，避免了额外散热结构带来的体积增加问题。

　　在实际选型适配时，需要注意安装时的轴向间隙预留，齿轮与配对齿啮合时要保留合理的齿侧间隙，避免过紧导致的运转卡滞或者过松导致的传动冲击。供电线路的线径不需要选用过粗的规格，适配低压小电流的导通要求即可，接线时注意做好正负极的绝缘处理，避免短路。由于电机本身没有减速结构，集成的齿轮仅适配特定模数的配对传动件，如果需要更高的输出扭矩，可以在该齿轮后侧配套多级减速齿组，进一步拓展扭矩输出范围，不需要对电机主体结构做任何修改，就能适配不同负载的动力需求。整体结构的三维建模过程中，对齿轮的齿形参数、机壳的同轴度、轴承位的配合公差都做了还原，能直接用于小型项目的装配干涉检查、传动路径模拟，帮助设计者在实际加工装配前提前验证整体布局的合理性，减少实物试装时的调整成本。
