带卧式安装支座的工业驱动电机结构

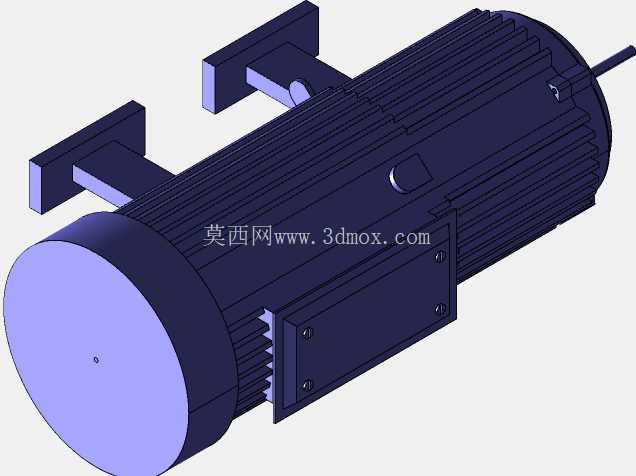

　　这款带卧式安装支座的工业驱动电机，在常规生产线动力配套场景里适配性极强，不管是轻工输送线的辊筒驱动、小型机床的主轴进给动力源，还是自动化仓储设备的升降机构动力输入，都能匹配对应的安装需求。从结构设计来看，机壳采用轴向散热筋布局，筋条的高度、间距都经过散热效率校核，连续额定工况运行时，机壳表面的温升能控制在绝缘等级允许的范围内，不会因为局部过热导致绕组绝缘老化加速。机身侧面预留的接线盒位置，刚好避开安装支座的锁紧操作空间，现场布线时不用额外调整电机安装角度就能完成接线端子的紧固，接线盒的密封结构也能适配普通车间的粉尘环境，避免金属切屑、浮尘进入接线腔造成绝缘故障。

　　前端的安装支座采用一体式折弯焊接结构，两个安装脚的底面平面度控制在安装公差要求范围内，和设备安装面贴合时不需要额外加调整垫片就能保证同轴度，安装孔的长槽设计预留了轴向调整余量，现场对接联轴器时，可以小范围移动电机位置调整轴伸的插入深度，避免硬对接造成的轴承额外轴向力。轴伸端的端盖采用止口定位结构，和机壳的配合公差选用过渡配合，既能保证端盖的同轴度，也方便后期维护时拆卸更换轴承，端盖上的密封槽配套骨架油封，能阻挡外部的润滑油、切削液渗入电机内腔。

　　从安装边界尺寸来看，电机的总长度包含尾部出线端的防护套，选型时要在设备安装位尾部预留足够的线缆弯曲空间，避免线缆过度弯折导致线芯断裂；机身的最大外径是散热筋的外切圆直径，安装时周边和设备护罩、相邻部件的间隙要满足散热要求，不能紧贴机壳布置其他发热部件，不然会影响散热风道的空气流通。两个安装脚的孔距是固定的标准尺寸，适配市面上多数通用电机的安装底座，替换同功率等级的老旧电机时不用重新加工安装板上的孔位，能减少现场改造的工作量。

　　设计过程中特意将接线盒的朝向设置为机身侧方45度位置，不管是电机左侧安装还是右侧安装，都能方便线缆从设备走线槽引入，不用额外加装弯头转接件。尾部的风罩采用通风孔阵列设计，进风面积满足冷却风扇的风量需求，风罩的固定螺丝采用内嵌式结构，不会突出风罩外表面，避免安装时和周边部件产生干涉。电机的重心落在两个安装脚的支撑范围内，卧式安装时不会出现偏重翘曲的情况，紧固安装螺栓后运行的振动值能控制在标准允许范围内，不会因为振动过大导致连接的联轴器过早磨损。

　　在实际应用场景里，这款电机可以搭配联轴器、链轮、带轮等不同的传动部件，适配不同的传动比需求，轴伸上的键槽尺寸符合通用标准，对应的标准平键可以直接采购，不用单独定制加工。端盖上的注油孔位置预留了操作空间，长期运行维护时不用拆卸端盖就能补充轴承润滑脂，减少设备停机维护的时间。机壳的表面处理采用喷塑工艺，耐车间内的油污、弱腐蚀气体侵蚀，长期使用不会出现表层脱落生锈的情况，适合在普通机加工车间、装配生产线、仓储物流设备这类常规工业环境下长期运行。
