带螺旋桨无刷直流电机结构设计

　　这款带前置螺旋桨的无刷直流电机，核心应用场景覆盖小型航模动力系统、桌面级散热通风模组、小型无人飞行器动力单元等对动力密度、响应速度有较高要求的领域。从实际用途来看，该结构通过电机转子直连螺旋桨的设计，省去了传统传动结构的减速环节，能够将定子绕组产生的旋转扭矩直接传递到桨叶上，大幅降低动力传输过程中的损耗，在同等功率输入下能获得更高的推力输出效率，适配需要快速启停、转速调节响应灵敏的工况。

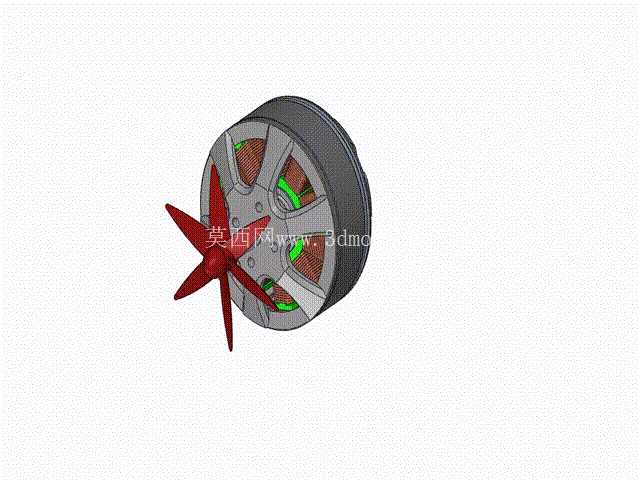

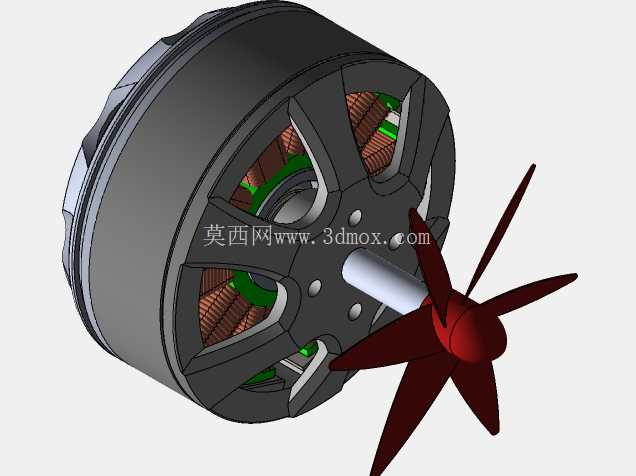

　　从功能特性上拆解，该电机采用外转子结构设计，定子绕组固定在中心基座位置，永磁体贴附在转子外壳内壁，通电后绕组产生的旋转磁场直接驱动外转子旋转，相比同尺寸内转子电机，外转子结构能够获得更大的转动惯量匹配，搭配螺旋桨负载时运行稳定性更强，不会因为负载的小幅波动出现转速骤变的情况。前端集成的三叶螺旋桨采用等距翼型设计，桨叶根部做了加厚过渡处理，和转子端盖的安装位直接通过定位卡槽配合，不需要额外的连接法兰，既减少了整体装配的零件数量，也降低了连接部位的动平衡偏差风险。

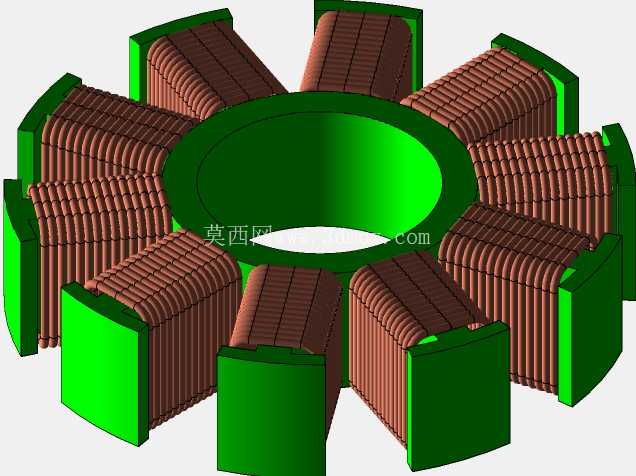

　　设计过程中首先要明确安装边界的约束，这类小型动力电机的径向尺寸通常控制在50mm以内，轴向总长度（含螺旋桨伸出长度）不超过70mm，安装基准面为定子后端的圆形基座，基座上预留四个对称分布的安装孔，孔位节圆直径和常见的航模电机安装标准保持一致，能够直接适配现有标准安装支架，不需要单独定制转接结构。绕组排布采用集中式绕线方案，每极每相槽数匹配外转子的永磁体极对数，能够在低转速下输出足够的启动扭矩，避免螺旋桨启动时出现堵转、抖动的问题。转子外壳做了环形镂空设计，一方面能够减轻转子自身重量，降低转动惯量带来的调速滞后问题，另一方面镂空位置可以形成空气对流通道，在电机运行时让气流直接穿过定子绕组间隙，带走绕组通电产生的热量，不需要额外加装散热结构就能满足持续运行的温升要求。

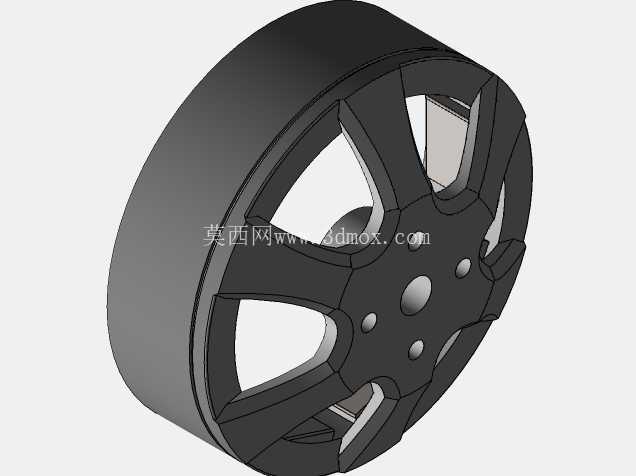

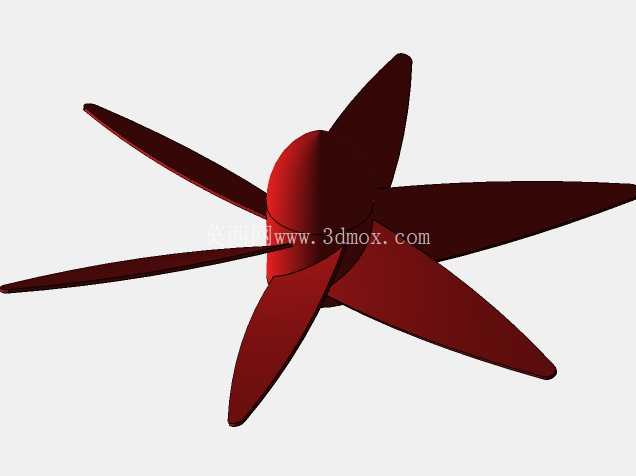

　　外形设计上，转子外壳的端面做了辐条式支撑结构，辐条之间的镂空区域刚好对准定子绕组的端部，气流从螺旋桨方向吸入后，一部分直接从径向镂空位置流出，带走绕组热量，另一部分顺着转子和定子之间的气隙流向电机后端，对后端的轴承位置进行散热，能够保证轴承在持续高速运转时不会因为温度过高出现润滑脂失效的问题。螺旋桨的桨叶角度经过匹配设计，在电机额定转速区间内能够保持较高的气动效率，不会出现桨叶失速导致的推力骤降问题，桨叶和转子的连接位置做了防松定位结构，高速旋转时不会出现桨叶移位、脱落的风险。

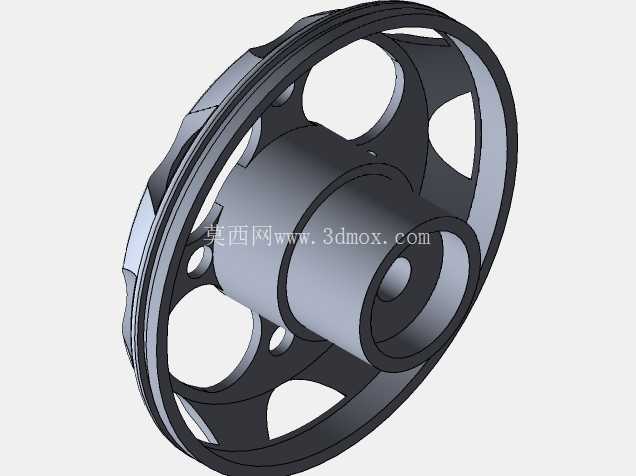

　　在安装适配层面，定子后端的出线位置做了走线槽设计，动力线可以顺着安装支架的走线空间排布，不会因为转子旋转剐蹭导线，安装面的平面度公差控制在0.05mm以内，能够保证电机安装后定子和转子的同轴度，避免因为安装倾斜导致气隙不均匀，出现运转异响、扭矩波动的问题。气隙尺寸控制在0.3mm到0.5mm之间，既能够保证磁场的利用率，也能避免加工、装配误差导致的定转子擦碰问题，轴承采用深沟球轴承，两端支撑的结构能够承受螺旋桨旋转时产生的轴向推力，保证长时间运转的结构可靠性。
