太阳能高桅杆屋顶安装支撑框架结构

　　这套支撑结构主要服务于屋顶场景下的太阳能高桅杆搭载需求，在民用建筑屋面、工业厂房屋顶、商用建筑顶层等场景中，高桅杆往往需要挂载光伏组件、照明设备、信号收发装置等不同载荷，常规的落地式安装无法适配屋面的承载特性与防水要求，这套框架结构正是针对屋面安装的特殊约束做的定向设计。从实际用途来看，该结构不需要破坏屋面原有防水层的整体连续性，所有载荷通过框架的多点位分散传递到屋面的承重梁位置，避免局部压强过大造成屋面结构损伤，同时框架预留的桅杆安装位可以适配不同直径的高桅杆固定，不需要在现场做额外的焊接改制，降低高空作业的施工难度。

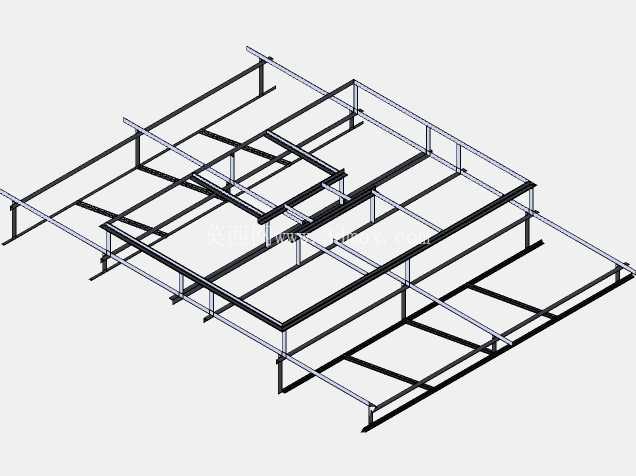

　　设计过程中首先考虑的是屋面安装的边界限制，整体框架采用分层排布的主次梁结构，主梁采用矩形截面型材，沿着屋面承重梁的走向布置，次梁垂直于主梁方向排布，形成网格状的承载基底，桅杆的固定支座设置在主次梁的交汇节点处，保证桅杆传递的风载、自重载荷可以直接通过主梁传导到建筑承重结构上，不会出现局部悬臂受力的情况。框架的所有连接节点都采用可拆卸的螺栓连接设计，一方面是方便运输过程中拆分打包，减少单件运输尺寸，适配屋顶施工的物料转运通道限制，另一方面也方便后期根据桅杆的载荷变化调整局部支撑结构，不需要整体拆除框架。

　　从外形尺寸来看，整体框架的外轮廓适配常见的平屋面安装预留区域，长宽方向的尺寸可以根据现场屋面的实际可用空间做模块化拼接，单段型材的长度控制在人工搬运可操作的范围内，不需要动用大型吊装设备就能完成屋面的组装作业。框架的高度设置充分考虑了屋面排水的需求，底部支撑点垫高后不会阻挡屋面的排水通路，避免框架安装位置出现积水渗漏的问题，同时框架和屋面接触的位置都设置了缓冲垫块，既可以增大接触面积分散压力，也能避免型材和屋面面层直接接触造成的面层磨损。

　　功能特性上，这套框架除了承担高桅杆的固定支撑作用外，主次梁形成的网格结构还可以兼做屋面检修通道的基础支撑，后期铺设步道板后就能形成安全的检修行走路径，不需要额外在屋面上搭设其他检修设施。框架的型材排布预留了足够的线缆穿引空间，桅杆上挂载设备的供电线、信号线可以顺着型材的间隙排布，通过专用的线卡固定，避免线缆长期暴露在户外出现老化破损，也不会因为线缆杂乱影响后期的检修维护。针对户外使用的抗风需求，框架的斜向支撑件设置在受力最大的几个节点位置，形成稳定的三角受力结构，能够抵御常规地区的大风载荷，不会出现框架整体偏移或者桅杆倾斜的问题。

　　设计思路上没有采用一体化焊接的整体结构，而是全部采用标准化的型材件做拼接，所有的连接孔位都在工厂预制完成，现场施工只需要按照装配关系拧紧紧固件即可，不需要现场做钻孔、焊接等加工作业，既降低了现场施工的安全风险，也能保证装配精度的一致性。考虑到屋面长期处于日晒雨淋的环境，所有型材的表面都做了防腐处理，连接螺栓也采用防锈材质，避免长期使用后出现锈蚀导致结构强度下降，整体结构的设计使用寿命和屋面的维护周期匹配，不需要在屋面使用周期内做整体的结构更换。安装边界上，这套框架不需要对原有屋面结构做凿除、打孔等破坏性作业，所有的固定方式都采用配重压载结合节点限位的形式，压重块可以根据当地的风载荷等级灵活配置，在保证结构抗风稳定性的同时，完全不会破坏屋面的原有防水结构，解决了传统屋面安装支架容易造成渗漏的痛点。
