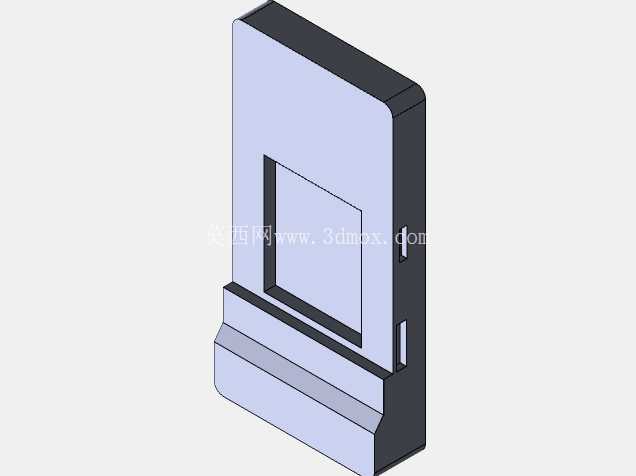

Pixhawk飞控控制器外壳结构设计

　　这款Pixhawk飞控控制器的外壳结构，是面向小型无人机、无人车、无人船等无人载具飞控板卡防护需求设计的承载结构，日常在多旋翼航拍无人机、固定翼测绘无人机、小型地面巡检机器人、水面采样无人艇的航电舱内都能见到这类壳体的应用，核心作用是为核心飞控运算板卡提供物理防护、安装定位与接口避让，避免板卡直接暴露在载具振动、扬尘、意外磕碰的工况下出现引脚脱焊、元件损坏、接线松脱的问题。

　　从实际使用场景出发，这类飞控壳体的设计首先要匹配板卡的安装边界，壳体采用上下分体式卡合结构，主体腔体预留了足够的板卡容纳空间，内壁设置了定位凸台，对应飞控板上的标准安装孔位，装配时无需额外打胶固定，通过凸台限位就能将板卡牢牢卡在腔体内，避免载具飞行或行进过程中板卡出现窜动。壳体侧面预留了对应飞控接口的开槽位置，包括调试接口、GPS接口、电调信号接口、电源输入接口的位置都做了精准避让，装配后所有外接插头都能顺畅插拔，不会出现接口被壳体遮挡、插头无法插到底的问题，同时开槽边缘做了微小的倒角处理，避免插拔线材时割破线皮造成短路隐患。

　　壳体底部设计了带安装孔的延伸底座，这部分结构是为了匹配无人载具航电舱的安装需求，底座上的两个安装孔位间距符合小型飞控的通用安装标准，可以直接通过M2螺丝固定在载具的航电安装板上，底座与主体腔体之间做了加强筋过渡，能够抵消载具运行过程中产生的振动，避免长期振动下壳体与底座连接处出现断裂。壳体的上盖部分做了内凹的平面区域，这个区域一方面可以粘贴产品标识、方向指示标签，方便安装时快速识别飞控的朝向，避免装反导致飞控坐标系校准出错；另一方面内凹结构也提升了上盖的结构强度，即使受到轻微的外力挤压，上盖也不会直接压迫到内部的板卡元件。

　　设计过程中充分考虑了航电设备的散热需求，壳体侧面除了接口开槽之外，还预留了细微的通风间隙，板卡运行时产生的热量可以通过间隙自然散出，不会因为密闭空间导致热量堆积，影响飞控主控芯片的运行稳定性。同时壳体的边角都做了圆角处理，没有尖锐的棱角，一方面是在装配过程中避免划伤操作人员的手部，另一方面在载具出现意外坠机、碰撞时，圆角结构能够分散冲击力，降低壳体碎裂的概率，尽可能保护内部的飞控板卡不受损坏。

　　从安装边界来看，这款壳体的整体外形尺寸适配标准Pixhawk 5X飞控板的大小，不会占用过多的航电舱空间，对于小型化的无人载具来说，更小的壳体体积意味着可以给其他航电设备比如GPS模块、数传电台、电池留出更多的安装空间，同时壳体的壁厚控制在合理范围内，既保证了足够的结构强度，又不会额外增加过多的重量，避免影响无人载具的有效载荷。在实际选型使用时，只需要确认内部飞控板的接口位置、安装孔位与壳体匹配，就可以直接装配使用，无需对壳体进行二次加工，能够大幅缩短无人载具的航电系统装配周期。
