卧式承压储运用罐体结构设计

　　在化工、能源、食品加工等领域的流体储运环节，卧式承压罐体是承担介质存储、缓冲稳压核心功能的常用设备，这类设备的三维结构设计需要同时兼顾承压可靠性、安装适配性、运维便捷性多个维度的要求，不能只做简单的筒体拉伸建模。从实际工程场景出发，这类卧式罐体常被安置在车间工艺管线中段、换热机组旁、污水处理站的药剂存储区，用来暂存带压的液态介质、饱和蒸汽冷凝水或者工艺反应的中间物料，安装位置多为混凝土硬化地面，周边会预留管线接驳、人员巡检的操作空间，因此建模阶段就需要把安装边界的约束条件考虑进去。

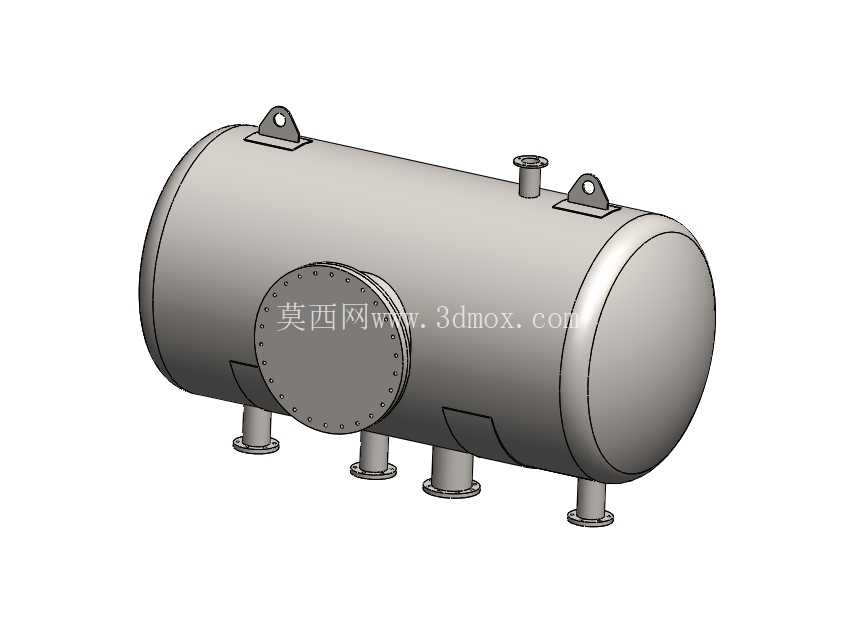

　　整个罐体的主体采用等直径圆柱形筒体搭配两端标准椭圆形封头的结构，这种结构形式相比方形储舱能更好地分散内部介质压力，避免应力集中在边角位置，筒体的壁厚取值需要匹配预设的工作压力等级，建模时要注意封头与筒体的对接焊缝位置预留合理的焊接余量，不能直接做面与面的贴合对齐。筒体侧面设置的大直径法兰人孔，是为了后期设备检修时人员能够进入罐体内部清理污垢、检查内壁腐蚀情况，人孔法兰的螺栓孔采用跨中布置方式，避免螺栓安装时和内部爬梯、附件位置产生干涉，法兰密封面的粗糙度、凸台高度都要符合对应压力等级的法兰标准，不能随意简化密封结构。

　　罐体底部均匀布置的四个径向支撑支腿，是整个设备的承重结构，支腿的底板预留了地脚螺栓安装孔，安装时可以通过膨胀螺栓或者预埋螺栓把罐体固定在基础上，支腿和筒体连接的位置加设了弧形补强板，避免支腿承重时把局部应力传递到筒体壁板造成变形，支腿的高度设置要满足底部排液管线的安装空间要求，保证罐体最低点的排液口能够顺利对接排污阀，不留积液死角。筒体顶部设置的两个吊耳结构，是为了设备吊装运输时挂接钢丝绳使用，吊耳的位置经过重心核算，吊装时能够让罐体保持水平状态，避免倾斜碰撞，吊耳和筒体的连接位置同样做了补强处理，防止吊装时拉力撕裂筒体壁板。

　　顶部除了吊耳之外，还设置了不同通径的工艺接管，分别用来对接进液管线、排气阀、压力表、安全阀等附件，接管的伸出长度要满足法兰安装、阀门操作的空间要求，不能让后续安装的阀门手轮和筒体外壁距离过近导致无法操作。建模过程中，所有接管和筒体的相贯线都做了平滑过渡处理，模拟实际焊接时的焊缝打磨效果，避免应力集中在相贯线位置。整个罐体的外形尺寸控制需要适配常见的车间通道宽度、厂房门高度，方便设备进场运输，安装时的水平度可以通过支腿底部的调整垫片进行微调，不需要额外加工复杂的调节结构。

　　从结构设计的逻辑来看，这类承压罐体的建模不能只追求外观相似，每一个结构细节都对应实际使用中的功能需求：比如人孔的位置选在筒体侧面而非封头位置，是为了减少封头开孔对封头承压强度的削弱；底部支腿采用四点支撑而非两点支撑，是为了提升长筒体的抗倾覆稳定性，避免介质充装后筒体产生挠曲变形；顶部小接管的位置避开吊耳的吊装作业范围，防止吊装时钢丝绳碰撞损坏阀门附件。在实际选型应用中，这类结构的罐体可以根据介质特性调整内壁防腐层、保温层的厚度，外部可以加装保温支撑件来固定岩棉或者聚氨酯保温材料，满足不同温度工况下的使用要求。对于三维建模从业者来说，做这类设备模型时，需要先理清各个结构的功能逻辑，再对应标准件库调用匹配的法兰、螺栓、支腿标准件，而不是随意绘制尺寸，否则建出来的模型无法用于实际的工程出图、安装模拟，只能作为外观展示使用。
