电源适配器用带法兰三针电源输入插座

　　在小功率电源适配、低压供电转换类设备的结构设计环节，输入侧的接插件选型往往直接决定整机组装的良品率与长期使用的可靠性，这款带安装法兰的三针电源输入插座，就是针对板载直装、小体积适配器场景优化的接插件方案。从实际装机的场景来看，这类插座主要用在桌面式电源适配器、小型工业控制模块电源、壁挂式低压供电模块的交流输入侧，承担220V市电接入的导通与物理固定作用，相比引线式输入结构，一体化插座的设计能省去人工接线的工序，在批量组装时直接通过插脚与PCB板焊接固定，配合法兰盘的螺丝锁附，能避免用户插拔电源线时的外力传导到焊盘位置，长期使用也不会出现焊盘脱落、引线扯断的问题。

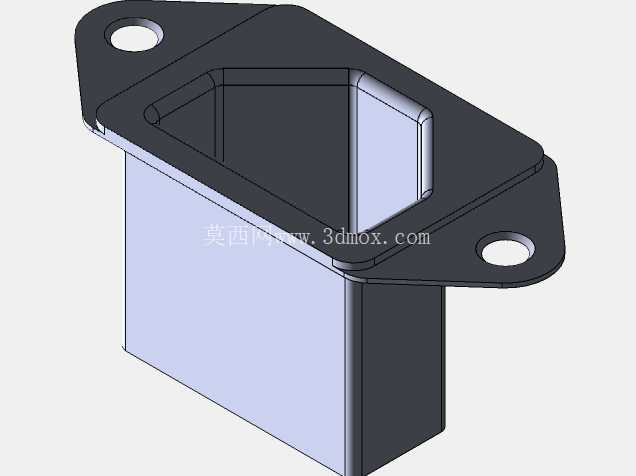

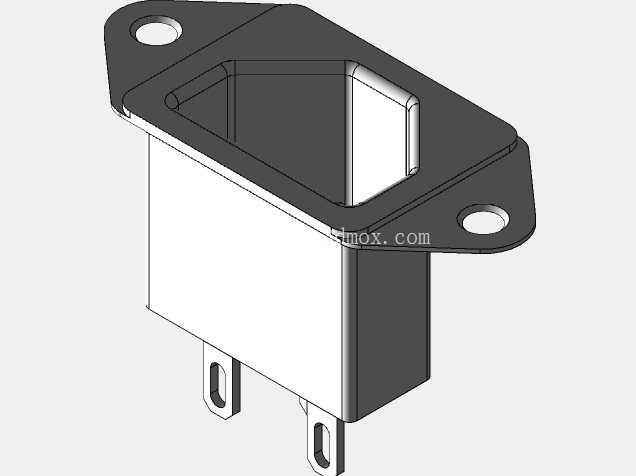

　　从结构设计的细节来看，这款插座的主体采用绝缘耐温的工程塑料腔体，内部的三个导电插脚采用对称式布局，接地插脚的位置做了防呆设计，能避免用户误插导致的极性接反问题，插脚的伸出长度刚好匹配常规1.6mm厚度的PCB板焊接需求，插脚根部做了台阶限位，焊接时可以直接抵在PCB板面，不需要额外治具定位就能保证焊接高度一致。前端的法兰安装边向两侧延伸出带安装孔的凸耳，两个安装孔的中心距按照通用小尺寸电源插座的安装规范设定，安装孔的孔径适配M3规格的自攻螺丝或者铜柱，法兰盘与插座主体的衔接位置做了圆角过渡，既可以减少注塑时的应力集中，也能在装配时避免尖锐边角刮伤适配器的塑料外壳。插座的插合面做了内凹的导向槽，对应标准品字尾电源线的插头轮廓，插头插入时可以顺着导向槽滑入，不需要刻意对准插脚位置，盲插也能顺利到位，插合后的保持力符合安规要求，正常使用中不会出现松脱掉落的情况。

　　从安装边界的尺寸控制来看，这款插座的整体高度控制得非常紧凑，腔体部分的厚度刚好适配常规适配器外壳的内部空间，不会因为插座尺寸过大挤压内部变压器、整流板的排布空间，法兰盘的厚度仅1.5mm，装配后与外壳表面基本齐平，不会出现凸起或者凹陷的装配间隙，能满足适配器外壳的外观平整度要求。插座背部的腔体做了加强筋设计，在不增加整体壁厚的前提下提升了结构强度，即使受到侧向的插拔冲击力，腔体也不会出现开裂变形的问题。导电插脚的材质采用镀锡铜材质，导电性能稳定，焊接时的上锡效果好，不会出现虚焊、假焊的问题，插脚与内部导电片的连接采用铆压工艺，接触电阻小，长时间通过额定电流也不会出现异常发热的情况。

　　在实际选型适配的时候，需要注意插座的插脚间距与PCB板的开孔位置匹配，法兰安装孔的位置要与外壳的固定柱对齐，插座插合面的凸出高度要与外壳的开孔深度匹配，避免出现装配后插座凹陷或者凸出过多的问题。这款插座的设计充分考虑了小体积电源设备的装配需求，没有多余的冗余结构，所有尺寸都围绕批量组装的便利性、长期使用的可靠性做了优化，不管是民用消费类电源适配器，还是小功率工业供电模块，都能适配对应的安装需求，在结构设计阶段直接调用这类成熟的接插件模型，能省去自行建模的时间，也能避免因为尺寸标注错误导致的开模、打样问题，提升整体的设计效率。
