模块化Bridgelux矩阵LED照明灯具结构

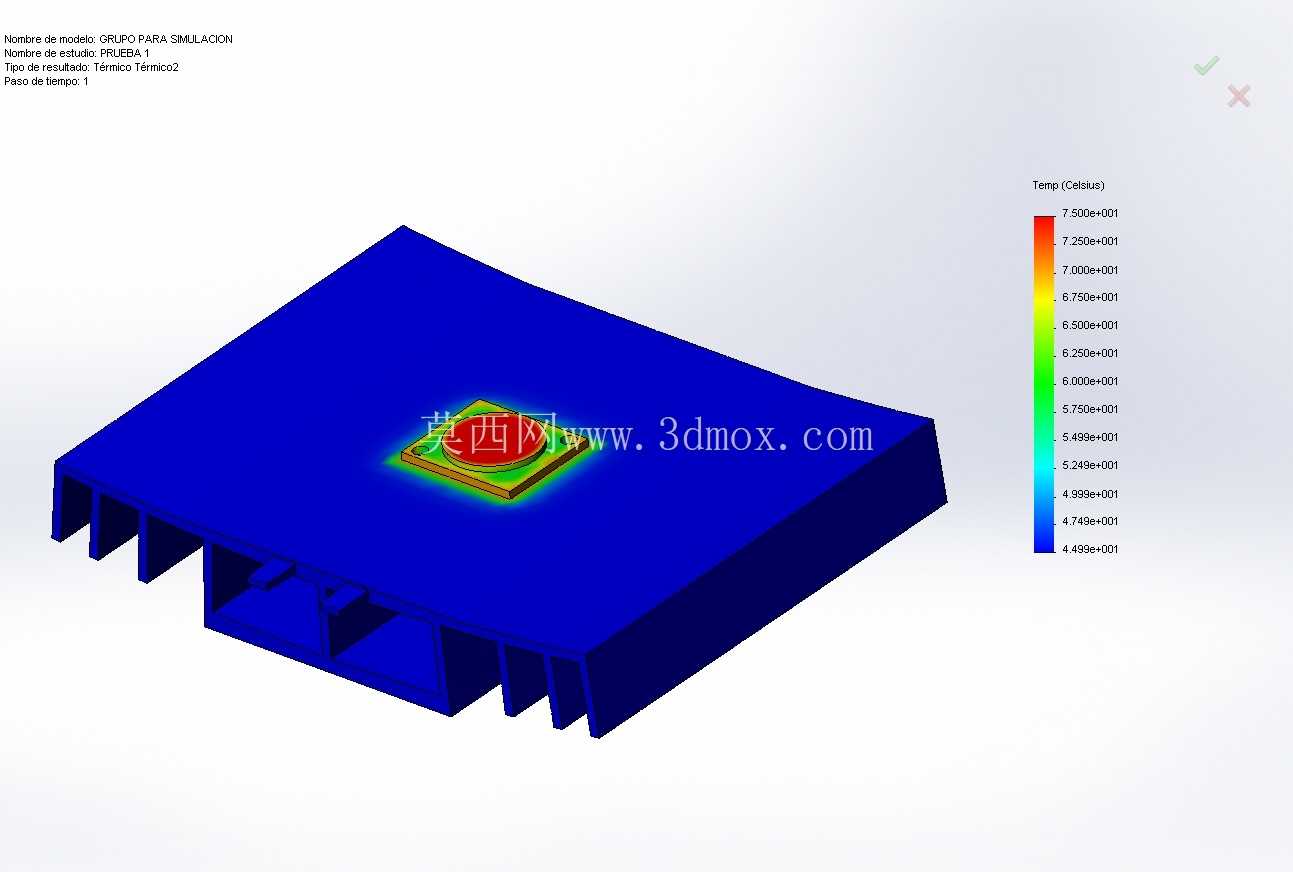

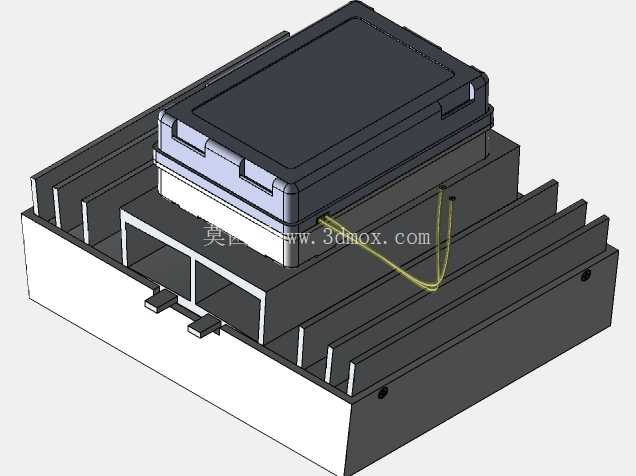

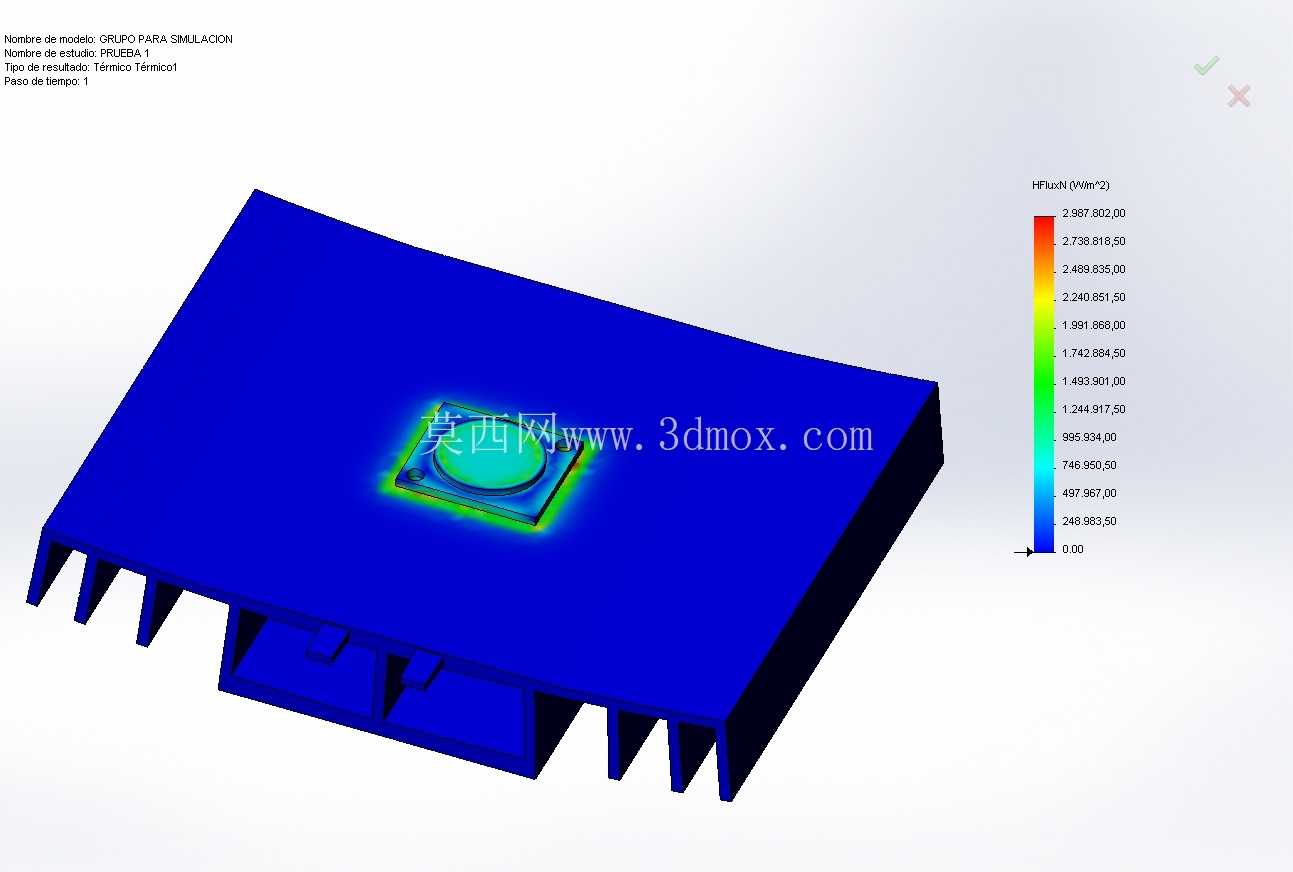

　　这款模块化矩阵LED照明结构，核心适配Bridgelux品牌LED芯片阵列的散热与安装需求，在工业照明、商用大功率照明场景中有着明确的应用指向。从结构设计逻辑来看，主体采用一体化铝挤型散热基座作为核心承载件，基座底部设置多道平行排布的散热鳍片，鳍片厚度与间距经过热仿真校核，图中附带的温度云图也能直观体现热设计的验证结果——芯片工作区域的热量能够通过基座本体快速传导至鳍片表面，依靠自然对流完成散热，无需额外加装主动散热风扇，可降低长期运行的故障概率。

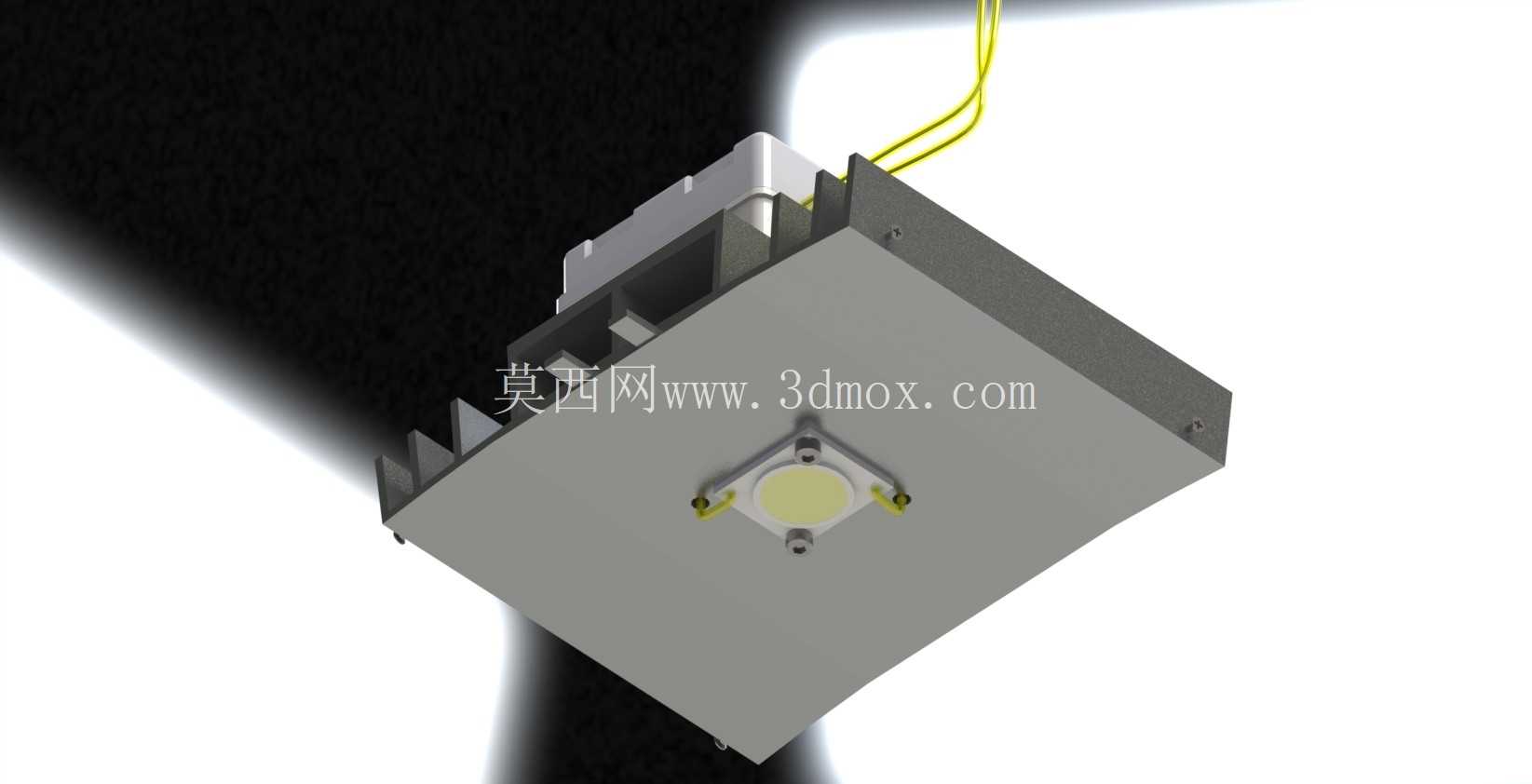

　　在安装边界设计上，散热基座的上表面预留了精准的光源安装定位槽，矩阵式LED芯片模组可直接嵌入槽内完成定位，定位槽的尺寸公差控制在±0.1mm范围内，能够保证光源基板与散热基座表面的充分贴合，减少接触热阻。基座侧边预留了标准的安装孔位，既可以通过支架吊装在厂房高顶区域，也能够通过侧边卡扣适配嵌入式安装场景，适配不同的现场安装条件，无需额外定制转接支架。

　　从功能特性来看，模块化的设计思路允许单组照明单元根据实际照明功率需求进行拼接扩展，单组单元的光源基板采用标准矩阵排布，相邻单元拼接时不会出现光照暗区，能够满足大空间均匀照明的需求。散热鳍片的排布方向顺着空气自然对流的走向设计，当灯具水平安装时，鳍片间的空气通道呈竖直方向，热空气能够顺着通道自然上升排出，冷空气从鳍片底部补充进入，形成稳定的散热循环，保证LED芯片长期工作在额定结温范围内，延长光源的使用寿命。

　　在结构细节处理上，散热基座的边角均做了倒角处理，避免安装过程中划伤操作人员，同时也能减少应力集中，提升铝挤型材的结构强度。光源安装区域的表面做了精铣平处理，平面度控制在0.05mm以内，保证导热介质能够均匀填充在光源基板与散热基座之间，避免出现局部空隙导致的热量堆积。基座底部的鳍片末端做了斜切处理，既能够减少型材挤出时的变形量，也能在安装时引导对位，提升装配效率。

　　实际应用中，这类结构的LED照明单元可广泛用于厂房高天棚照明、大型商超公共区域照明、户外场站泛光照明等场景，相比传统的金卤灯照明方案，发光效率更高，能耗更低，同时一体化的散热结构减少了易损部件数量，后期维护成本更低。设计过程中通过热仿真对鳍片数量、厚度、间距进行了多轮迭代优化，在控制整体重量与材料成本的前提下，将热阻控制在设计要求范围内，保证光源满功率运行时的结温处于安全区间。安装孔位的位置设计兼容市面上主流的照明安装支架规格，替换传统灯具时无需对原有安装点位进行改造，能够直接完成替换升级，降低现场施工的工作量。
