带散热风扇的半导体供热模组结构设计

　　这套供热散热组合结构，常被应用在小型恒温机柜、精密电子元件预热工位、小型实验温控平台这类需要局部精准控温的场景里，区别于传统电阻丝直接供热的结构，它把制热元件和主动散热单元做了模块化整合，既可以在需要升温时通过半导体元件输出热量，也能在温度超阈值时反向导通实现快速降温，适配对温度波动控制要求较高的小空间温控需求。

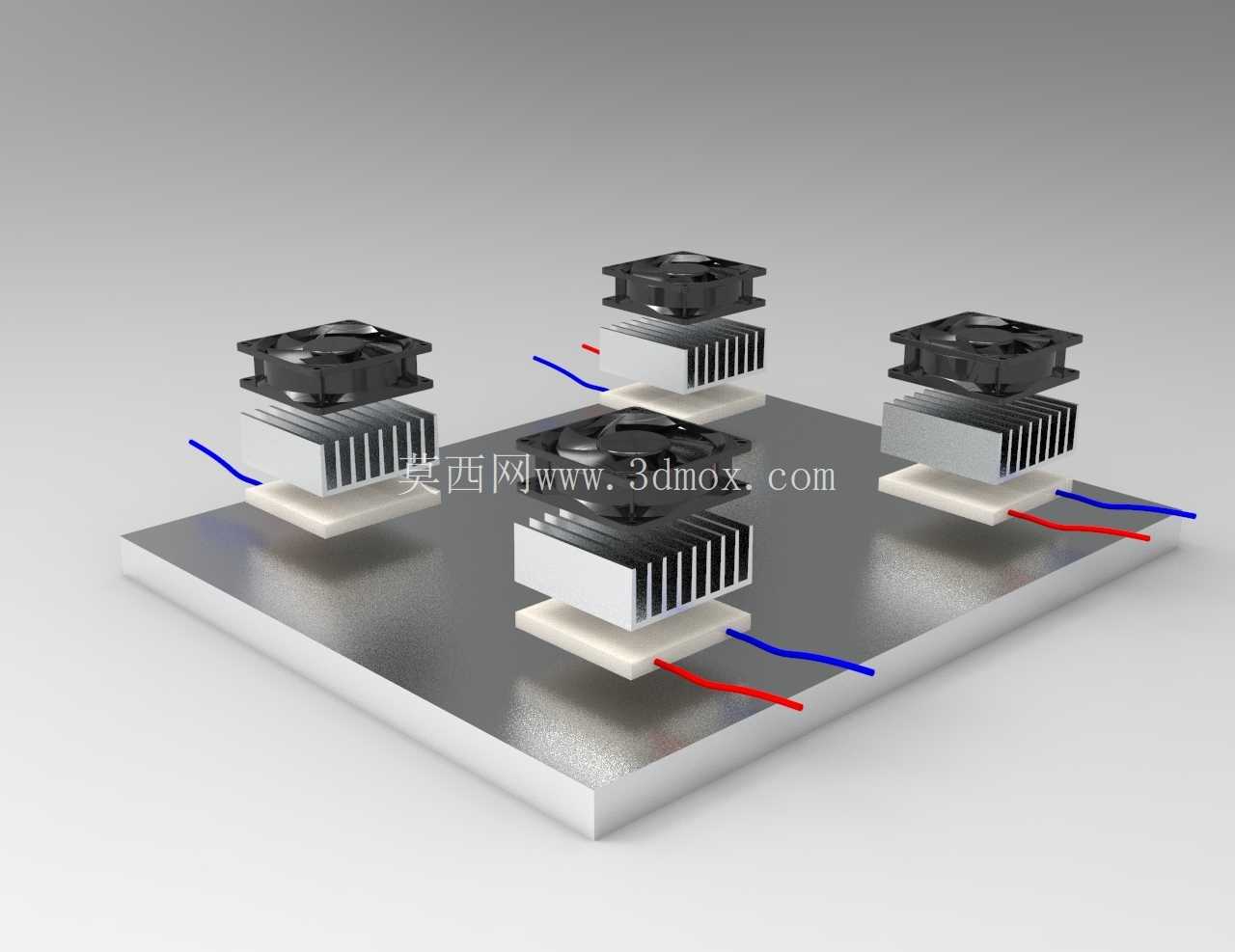

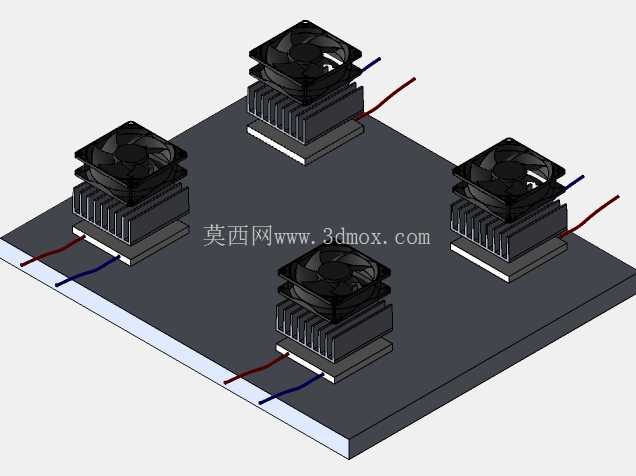

　　从实际功能逻辑来看，四个独立的供热散热单元对称排布在方形金属基板上，每个单元都由轴流风扇、铝制挤压散热鳍片、隔热垫层、半导体制热片以及底部导热座组成。轴流风扇采用直吹鳍片的风道设计，鳍片做了等间距平行齿结构，齿厚控制在1.2mm，齿间距2.5mm，这个参数是经过风阻和散热面积权衡的——间距太小会提升风阻导致风扇风量损耗过大，间距太大则会减少有效换热面积，在常规12V供电的轴流风扇风压下，这个齿形参数能把鳍片表面的换热效率维持在较高区间。每个单元底部的隔热垫层采用低导热系数的陶瓷纤维材质，厚度3mm，主要作用是隔绝半导体制热片向基板方向的无效热传导，让热量尽可能向目标工作面传递，减少不必要的热损耗。

　　设计过程中首先考虑的是安装边界的适配性，整个模组的基板采用6061铝合金板材加工，表面做阳极氧化处理提升耐蚀性，基板厚度4mm，四个安装孔位预设在基板四角，孔距按照通用小型温控平台的安装标准设置，兼容M3螺丝固定，不需要额外做转接板就能直接固定在目标设备的安装面上。每个独立供热单元的接线采用红黑分色导线，红色对应正极、黑色对应负极，导线预留长度15mm，端部剥线搪锡，方便现场接线时直接压接端子，不需要二次处理线端。

　　结构排布上采用四单元对称布局，一方面是让整个工作面的温度分布更均匀，避免单热源导致的局部温差过大，另一方面也支持分区控温——可以根据实际温控需求，单独控制某几个单元的通断，实现不同区域的温度梯度设置，比如在需要中心温度高、边缘温度低的预热场景下，可以只给中心两个单元满功率供电，边缘两个单元半功率运行，灵活适配不同的工艺需求。每个散热单元的风扇和鳍片之间采用卡扣式固定，没有用螺丝锁附，减少了零件数量，后期维护时可以直接拆下风扇清理鳍片缝隙里的积灰，不需要拆解整个供热结构。

　　在尺寸控制上，单个供热散热单元的整体高度控制在35mm以内，其中风扇厚度10mm，鳍片高度20mm，隔热垫层加制热片厚度5mm，这个高度尺寸适配大多数小型设备的内部安装空间，不会因为模组过高挤占其他元件的安装位置。基板的平面度控制在0.1mm以内，保证安装时和工作面的贴合度，减少接触热阻，如果安装面存在轻微不平整，也可以在基板和工作面之间填充薄型导热硅脂垫，进一步提升热传导效率。

　　实际使用时，这套模组的热响应速度比传统铸铝加热板快30%左右，因为半导体元件的热惯性更小，配合主动风冷的散热结构，在需要快速降温时可以在短时间内把温度降到设定值，不会像传统加热结构那样存在余热过冲的问题。导线的走线位置做了预规划，所有导线都从鳍片侧边的缺口引出，不会被风扇叶片剐蹭，也不会遮挡鳍片的通风道，避免因为导线乱搭导致的风路堵塞或者短路风险。每个鳍片的根部都做了R0.5的圆角过渡，减少加工时的应力集中，也避免安装时锋利的边角划伤操作人员。
