带散热通风结构的开关电源外壳钣金设计

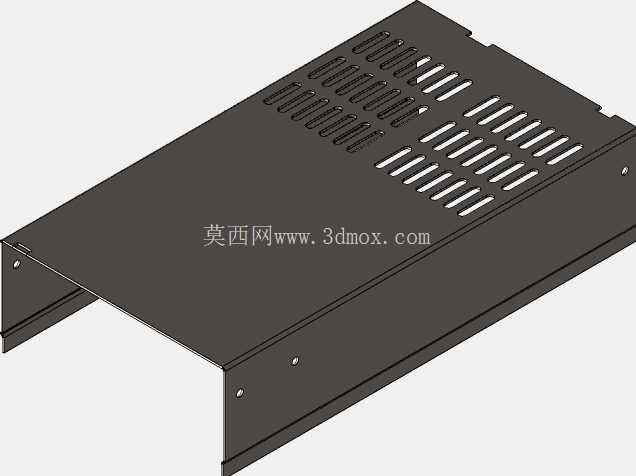

　　在工业控制、通讯基站、小型机电设备的供电配套场景里，电源机箱作为内置变压、整流、滤波电路模块的承载防护结构，其设计合理性直接决定内置电源模块的运行稳定性与长期使用寿命。这款电源机箱采用分体式钣金结构设计，主体壳体与端盖通过折弯卡扣配合侧边螺丝完成锁紧固定，无需复杂的焊接工序，既能够满足量产阶段的快速装配需求，也方便后期运维阶段拆开壳体对内部电路元件进行检修更换。机箱顶面排布多组平行长条状通风冲孔，冲孔采用向下折弯的翻边工艺处理，在保证通风通流面积满足散热需求的前提下，能够避免大尺寸异物从顶部直接掉落进入壳体内部触碰带电元件，同时翻边结构也能提升钣金壳体的整体结构刚度，减少薄钣金件在加工、运输过程中出现的形变问题。

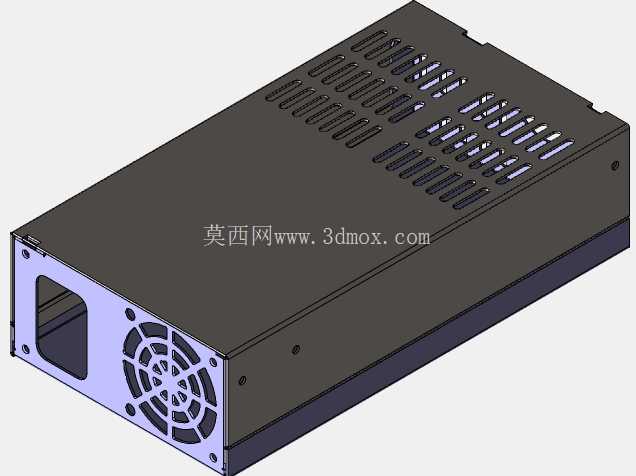

　　机箱一端的端板集成了轴流风扇安装位，安装位周围预留四个螺丝固定孔，中心区域设计辐射状格栅通风口，格栅的筋条宽度经过核算，既能够阻挡手指触碰内部高速旋转的风扇扇叶满足安规要求，又不会过度阻挡气流进出的通流面积，当内置电源模块功率较高、自然散热无法满足温升要求时，可直接在该位置加装标准尺寸轴流风扇，形成从端板进风、顶面冲孔出风的定向散热风道，快速带走内部功率器件工作产生的热量，避免电容、变压器等核心元件长期处于高温工况下出现寿命衰减。机箱两侧的侧壁预留了沉头安装孔位，孔位间距按照行业通用的电源安装尺寸规范设计，既可以通过螺丝将机箱固定在设备机柜的横向安装梁上，也可以配合L型安装支架实现壁挂式固定，适配不同设备内部的安装空间需求。

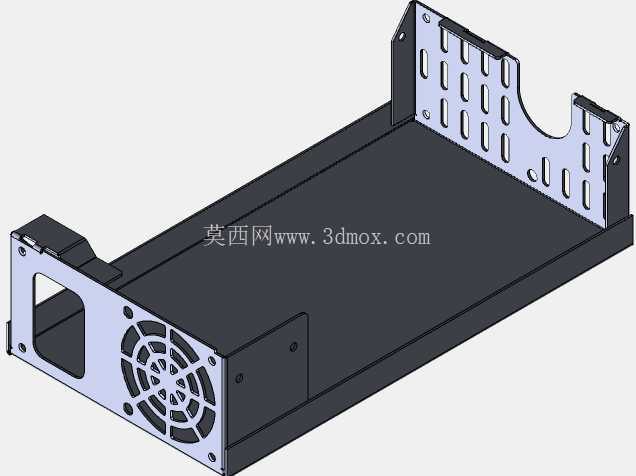

　　机箱底部的底盖采用平整钣金折弯结构，边缘设置定位折边，与主体壳体装配时能够快速对齐位置，底盖表面预留了内部PCB板、变压器元件的固定螺柱安装位，螺柱采用压铆工艺固定在底盖上，无需额外焊接，装配时直接将内部元件通过螺丝锁紧在对应螺柱上即可，能够避免元件在机箱内部出现晃动移位。在结构设计阶段，所有钣金折弯处的内R角均按照板材厚度设置合理数值，避免折弯过程中出现板材开裂问题，同时壳体边缘全部做折边处理，没有裸露的锋利钣金切口，能够避免装配、运维人员操作时被割伤。

　　机箱整体的外形尺寸控制在常规中小功率电源的适配范围内，长度、宽度、高度方向的尺寸边界充分考虑了标准机柜内部的安装空间预留，不会与机柜内其他布线、元件出现干涉，壳体表面采用哑光喷塑处理，既能够提升钣金件的防锈耐腐蚀能力，也能避免金属外壳出现导电外露的安规风险。从实际应用角度来看，这类结构的电源机箱能够适配100W到500W区间的开关电源、电源变压器模块，广泛用在工业自动化控制柜、小型通讯设备、医疗检测仪器、商用显示设备的供电单元中，其结构设计充分平衡了散热性能、防护性能、装配便捷性与加工成本，钣金冲压的加工工艺适合批量生产，所有开孔、折边的参数都能够直接对接钣金加工设备完成生产，无需二次调整工艺参数。
