SEL-700G工业电源保护装置结构设计

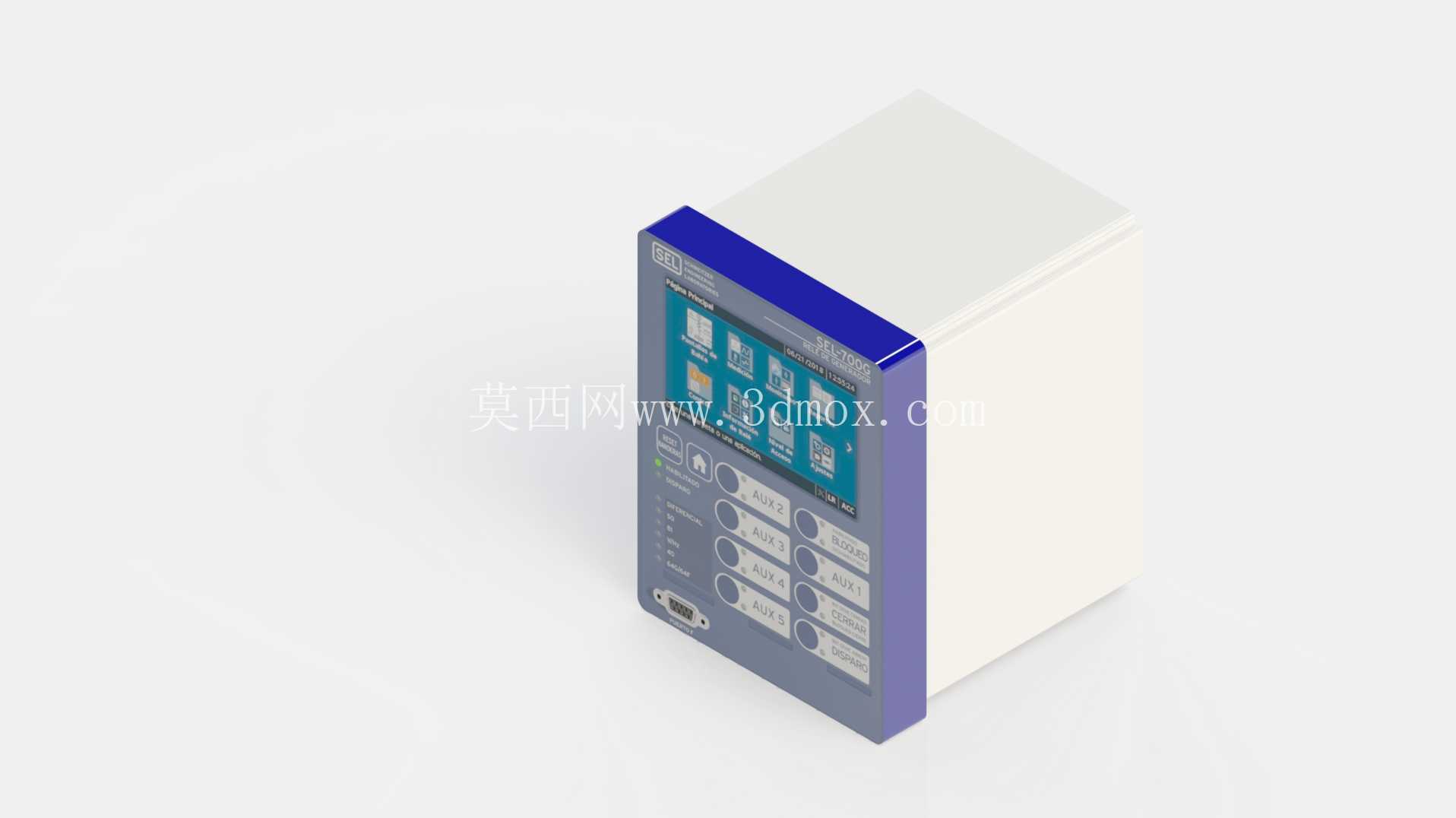

　　在工业供配电系统的现场运维场景里，大型工业生产厂区、商用供电枢纽的发电机并网与供电回路防护，一直是电气结构设计环节需要重点考量的部分，这款SEL-700G对应的装置结构，正是针对这类场景的安装适配需求完成的三维建模还原。从实际落地的用途来看，该装置核心承担工业发电机、供电企业输配电回路的故障防护职能，内置的自动同步模块可以在多电源并网切换过程中完成相位、频率的匹配校验，避免非同期合闸带来的回路冲击，从结构层面为电气功能的落地提供可靠的安装承载与空间防护。

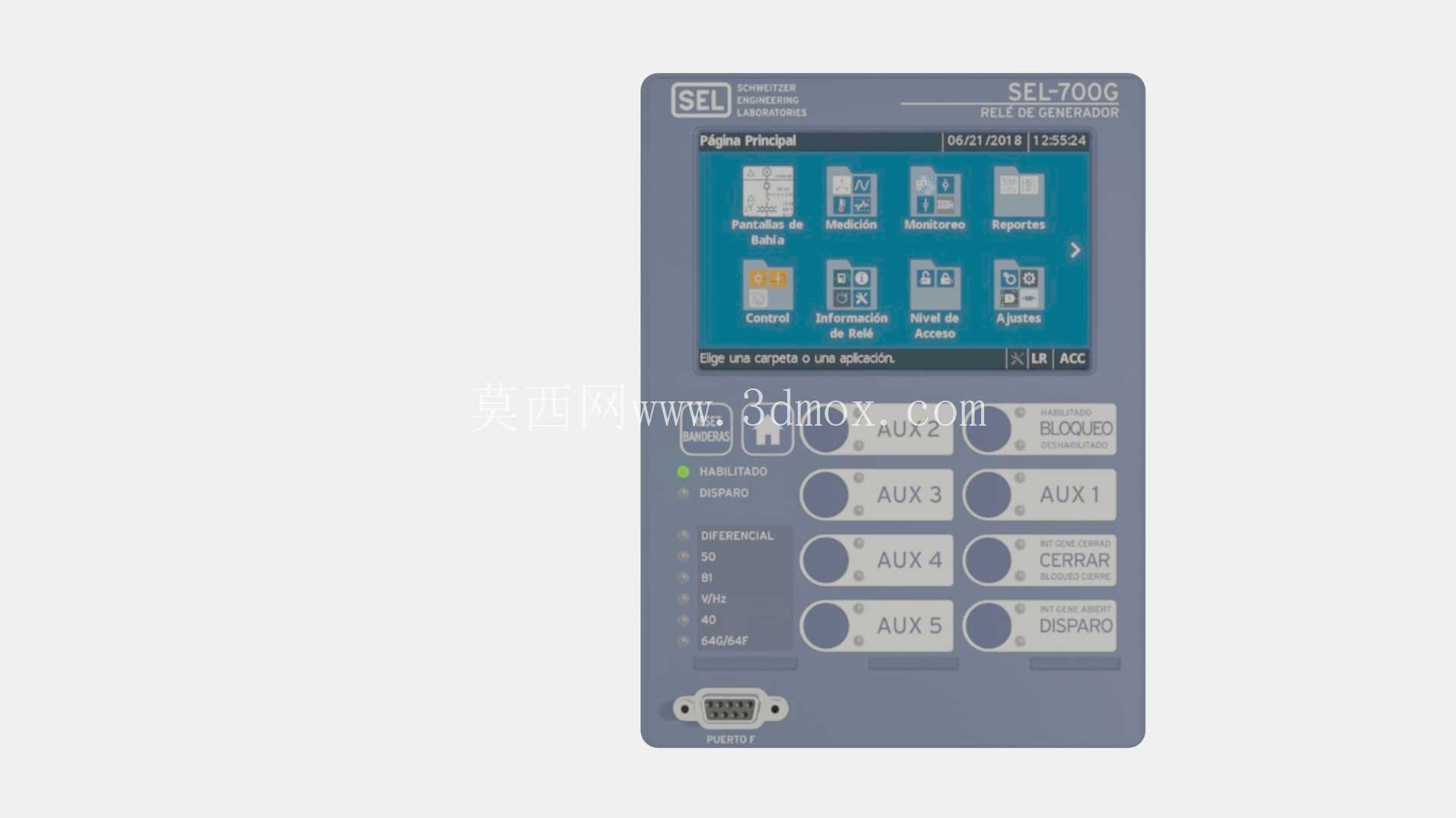

　　设计过程中首先锚定了工业电气柜内的安装边界，整体采用方正的立方体壳体结构，外壳主体选用阻燃工程塑料搭配局部金属加强筋，正面预留平整的操作与显示区域，侧边做了圆弧过渡处理避免安装过程中剐蹭柜内布线，壳体接缝处设计了嵌入式的密封胶条槽，能够适配工业现场多粉尘、偶有凝露的运行环境，防护等级可以满足常规室内配电柜体的安装要求。尺寸规划上充分考虑了标准电气柜的导轨安装与螺钉固定两种兼容方案，壳体深度控制在适配常规柜内进深的范围，不会与柜内后侧的母排、走线槽产生空间干涉，正面的显示操作区高度刚好对应运维人员站立巡检时的视线范围，不需要额外俯身或者踮脚就可以查看装置的运行状态指示。

　　结构细节上，壳体的侧边预留了快装式的接线端子避让槽，接线端的防护挡板与壳体做了一体化的卡扣设计，不需要额外的固定螺钉就可以完成端子区域的防护盖拆装，方便现场接线与后期运维检修。壳体顶部设计了嵌入式的散热格栅，格栅的开孔方向做了倾斜挡尘处理，既可以保证装置内部电路工作时的自然对流散热，又能避免现场的金属粉尘、絮状杂物直接落入装置内部造成电路短路。考虑到工业现场可能存在的振动工况，壳体内部的电路板安装柱都设计了橡胶减震垫的安装位，能够抵消柜体传导的低频振动，避免长期运行过程中电路板上的元器件出现虚接脱落的问题。

　　从建模还原的细节来看，整个壳体的分模线做了隐藏式处理，外表面没有突兀的拼接缝隙，正面的标识区域预留了足够的平整空间，方便后期粘贴设备参数标识与运维二维码。装置的安装固定孔位做了沉头设计，固定螺钉安装完成后不会突出壳体表面，避免相邻安装的电气设备之间出现剐蹭或者绝缘间隙不足的问题。在实际的设备选型配套过程中，这类装置的三维模型可以直接导入配电柜体的总装配文件中，提前校验安装空间、接线走向与周边设备的安全间隙，减少现场安装时才发现空间干涉、布线困难的问题，也能为后期的柜体布线设计、运维通道预留提供准确的三维参照。

　　不同于民用级的供电保护装置，这款面向工业场景的设备在结构设计上没有多余的装饰性结构，所有的外形特征都围绕功能落地、安装便捷、运维高效三个核心目标展开，方正的外形可以最大化利用柜内的安装空间，没有冗余的外凸结构也能让多个同类型装置并排安装时保持整齐的排布，减少柜内空间的浪费。建模过程中对所有的安装配合尺寸都做了公差适配校验，确保实际生产加工后的壳体能够顺利完成内部元器件的装配，不会出现卡扣错位、安装柱对位偏差的问题，同时也兼顾了壳体注塑生产时的工艺可行性，避免出现壁厚不均、脱模困难的结构缺陷。
