Vigortronix350瓦封闭式ACDC电源结构

　　这款封闭式ACDC电源的三维结构，在做工业控制柜内部布局选型时参考性很强，很多做自动化设备电控系统设计的工程师，在给整机选配供电单元时，都会优先考量这类封闭结构的电源产品，毕竟工业现场的工况复杂，粉尘、切削液雾、偶尔的杂物掉落都可能影响电源的运行稳定性，全封闭的金属外壳刚好能把内部的变压、整流、滤波电路完全包覆起来，避免外界异物侵入造成电路短路、积热不均的问题。

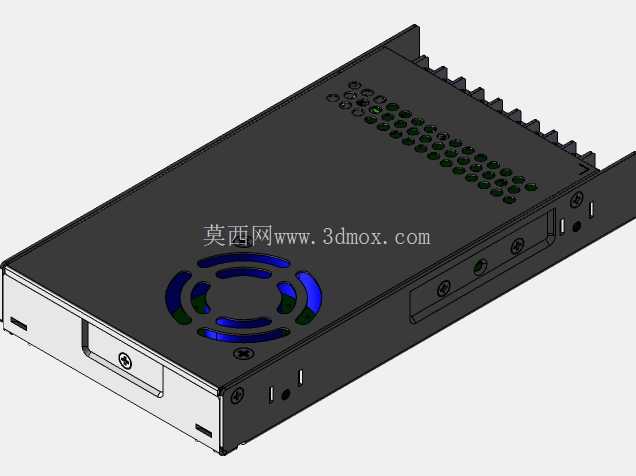

　　从结构细节来看，外壳采用的是折边咬合加螺丝紧固的装配方式，侧面预留的多组通风孔是经过排布计算的，配合端面带蓝色标识的轴流风扇形成定向风道，进风从侧部开孔进入，带走功率器件、变压器磁芯工作时产生的热量，再从风扇端排出，既保证了封闭外壳的防护能力，又不会因为完全密封导致内部热量堆积，影响元器件的工作寿命。外壳侧边的安装耳位做了下沉式设计，安装螺丝锁紧后不会突出外壳表面，在柜内密集排布安装时，不会和相邻的元器件、线槽产生干涉，这点在做紧凑布局的小型设备电控仓设计时非常实用，很多小型桌面式工业设备、嵌入式工控机的内部安装空间十分有限，电源的安装边界如果有突出结构，很容易导致后期装配时出现干涉返工。

　　外壳端面预留的接口位做了精准的公差预留，输入输出的接线端子、状态指示灯的开孔位置和内部PCB板的接插件位置完全对位，装配时不需要额外调整板件位置就能完成对接，减少了总装环节的调试工作量。外壳表面的散热鳍片是和壳体一体冲压成型的，不是后期额外加装的部件，这种结构的导热效率更高，能把内部功率管传导到壳体的热量快速通过鳍片散发到周围空气中，相比光面外壳的同功率电源，持续满载工作时的壳体温度能低八到十摄氏度，长时间运行的稳定性更有保障。

　　在实际应用场景里，这类350瓦功率等级的封闭式电源，适配的设备范围很广，从中小型的工业PLC控制柜、机器视觉检测设备的光源与相机供电，到小型数控设备的控制回路供电、商用自助终端的内部系统供电，都能看到这类结构电源的身影。做三维布局设计时，需要重点考量它的安装边界：除了本体的长宽高尺寸之外，要在风扇出风侧预留至少三十毫米的通风空间，侧部进风孔位置不能被线槽、安装梁完全遮挡，接线端要预留足够的接线操作空间，方便后期维护时拆装接线。另外外壳的接地端子位置做了凸台设计，接地螺丝的接触面积更大，能保证可靠的保护接地，满足工业电气设备的安全规范要求。

　　从设计思路上看，这款电源的结构没有做多余的装饰性设计，所有的外部结构都是为功能服务的：外壳的折边除了提升壳体整体结构强度之外，还能在装配时起到导向定位的作用，上下壳体扣合时顺着折边就能快速对齐螺丝孔位，提升装配效率；风扇位置的环形蓝色标识除了品牌识别作用之外，也能在设备维护时快速判断风扇是否在正常运转，不需要凑近观察扇叶转动，隔着电控柜的观察窗就能通过标识区域的转动状态判断风扇工作情况。外壳上的所有开孔都做了翻边处理，没有锋利的毛边，装配和后期维护时不会划伤操作人员的手，也不会割破线材的绝缘层，这些细节都是工业产品设计里非常务实的考量，没有为了外观牺牲实际使用的安全性和便利性。

　　在做设备内部的三维建模装配时，这类标准尺寸的封闭电源可以直接作为标准件调用，不需要重新绘制每个结构细节，只需要确认好安装孔位的间距、进出线方向、散热预留空间，就能快速完成电控部分的布局，大幅缩短结构设计的周期。很多刚入行的结构工程师在选型电源时，容易只看功率参数忽略结构细节，比如忽略通风预留空间导致电源满载时过热保护，或者没注意安装耳的突出尺寸导致和其他部件干涉，参考这类成熟产品的三维结构，能提前规避很多实际装配时会遇到的问题，让设计的落地性更强。
