磁力耦合传动涡轮结构设计方案

　　在小功率非接触传动的应用场景里，磁力涡轮的设计一直是解决动密封泄漏、传动部件磨损问题的核心方向之一，这套结构的核心逻辑是依靠永磁体的磁场作用力完成扭矩传递，全程没有主动件与从动件的刚性接触，从根源上规避了传统机械接触传动存在的摩擦损耗、密封件磨损泄漏、过载易打齿断轴等常见故障。

　　从实际应用场景来看，这类磁力涡轮结构可适配小功率化工流体输送泵的动力端、无尘车间物料输送的隔离传动组件、小型实验台的非接触动力输出单元，尤其适合需要将传动部件两侧完全物理隔离的工况——比如输送腐蚀性流体时，动力端可以完全安置在密封腔体外侧，从动涡轮端置于腔体内接触介质，不需要在腔体壁上开设穿轴的动密封结构，仅靠静密封就能实现完全零泄漏，这一点在医药试剂输送、强腐蚀化工药剂传输的场景里优势格外明显，传统接触式传动的动密封件在这类工况下往往数百小时就会出现腐蚀渗漏，而磁传动结构没有穿轴密封点，维护周期能提升数倍。

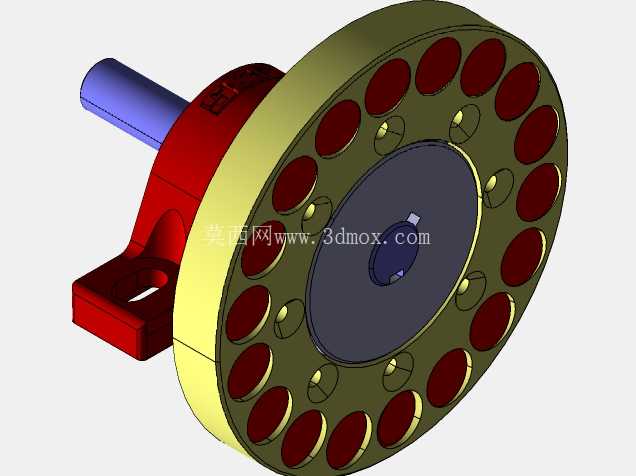

　　从结构设计思路来看，这套方案采用了带安装支座的分体式布局，输入端为带安装底座的轴承支撑座，伸出的输入轴用于连接外部动力源，支撑座直接集成了安装脚，安装脚上开设有长圆形的安装固定孔，方便现场安装时调整固定位置，抵消安装面的加工误差。从动涡轮盘采用圆盘式布局，盘体上沿圆周方向均匀排布多组嵌入式永磁体安装槽，磁体采用沉孔嵌入式安装，安装后靠端盖或者点胶固定，避免高速转动时磁体受离心力甩出；磁体排布采用N/S极交替圆周阵列的方式，保证转动过程中磁场作用力的连续性，避免出现传动死点，同时在涡轮盘中心设置了从动轴安装孔，孔内设计有平键槽用于传递扭矩，保证从动端与轴的连接不会出现相对滑动。

　　设计过程中需要重点考量磁间隙的控制，主动磁环与从动涡轮盘之间的气隙大小直接决定了传动扭矩的上限，气隙每增加1mm，可传递的最大扭矩会下降15%-20%，因此在结构设计时，要在保证隔离套壁厚满足强度、密封要求的前提下，尽可能压缩两侧磁体的间距；同时要考虑磁体的耐温属性，钕铁硼永磁体在温度超过80摄氏度后会出现不可逆的磁损，因此如果应用在有高温介质的场景，需要给磁体位置预留散热通道，或者更换耐温等级更高的磁体牌号。

　　从安装边界尺寸来看，这套结构的轴向总长度控制在适配小功率传动的区间内，输入轴的轴径按照常规小功率电机输出轴尺寸匹配，安装支座的底面到输入轴中心的高度按照通用安装基准设计，涡轮盘的外径根据所需传递的扭矩匹配，当需要更大传动扭矩时，仅需要加大涡轮盘直径、增加圆周方向排布的磁体数量即可，不需要改动输入端的支撑结构，具备一定的模块化拓展能力。

　　在功能特性上，这套结构自带过载保护属性，当从动端负载超过磁耦合的最大扭矩时，主动端与从动端会出现打滑，不会因为过载导致动力端电机烧毁或者传动部件断裂，当负载恢复正常后又能自动恢复耦合传动，不需要额外加装过载保护离合器，简化了整套传动系统的结构。同时因为没有接触摩擦，传动过程中不需要额外给接触部位添加润滑脂，不会出现润滑脂泄漏污染输送介质的问题，非常适合对洁净度有要求的食品、医药输送场景。

　　建模过程中需要重点关注磁体安装槽的位置度公差，圆周方向的槽位角度误差需要控制在±0.1度以内，否则会导致磁场分布不均，转动过程中出现扭矩波动、传动卡顿的问题；输入轴与支撑座的轴承安装位需要保证同轴度，避免轴转动时出现偏摆，导致磁间隙不均匀，进一步加剧传动的不平稳性。另外，涡轮盘的材质需要选择不导磁的铝合金或者工程塑料，避免盘体本身导磁形成磁短路，消耗磁体的磁场作用力，降低可传递的扭矩上限。
