带法兰连接的多通输送管路结构设计

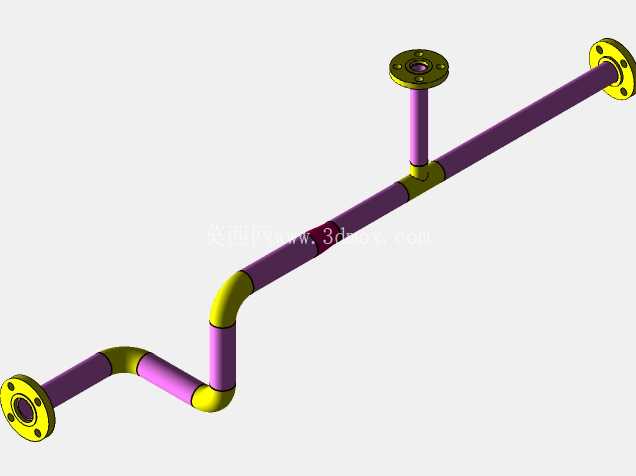

　　在化工流体输送、市政给排水、暖通空调循环、工业制程物料转运等场景中，管路系统的走向适配、连接可靠性直接决定整套系统的运行稳定性与后期维护成本，本次呈现的带法兰多通管路结构，正是针对空间受限、多支路分流需求场景设计的管线组件。从实际工程落地角度看，这类管路的核心作用是在既定安装空间内完成流体的转向、分流与对接，三个端部的法兰接口均采用标准凸面法兰结构，密封面的凸台高度、螺栓孔分布圆直径完全匹配同压力等级的通用法兰规格，现场安装时无需额外加工转接件，直接搭配对应公称压力的密封垫片即可完成对接，能有效降低现场施工的适配成本。

　　设计过程中首先要核算管路的通径匹配性，主管路与垂直支管的通径保持一致，可避免支路分流时出现局部压损过大的问题，弯头位置采用大曲率半径的弯管结构，而非直角急弯，能大幅降低流体在转向位置的湍流损耗，减少长期运行时弯管位置的冲蚀磨损，尤其适合输送含少量固体颗粒的流体介质，能有效延长管路整体的使用寿命。安装边界方面，三个法兰端面的相对位置经过精准的空间坐标定位，垂直向上的支管法兰端面与主管路两端法兰端面的垂直距离、水平偏移量均按照常规设备接口的预留间距设定，现场安装时可直接对接设备接口与主管道，无需额外调整管线走向，法兰端面上的螺栓孔采用跨中分布设计，能避免安装时螺栓与周边管线、支架发生干涉，适配性更强。

　　管路的分段连接位置采用对接焊结构，焊缝位置预留了标准的坡口角度，焊接完成后可进行无损探伤检测，保证焊缝位置的强度与密封性能，避免长期带压运行时出现焊缝渗漏的问题。从结构特性来看，整个管路组件没有多余的冗余结构，所有转弯、分支位置都做了圆滑过渡，既减少了流体输送的阻力，也降低了管路内部的介质残留风险，对于食品级流体输送、洁净制程管路场景，这种圆滑过渡结构也能减少清洁死角，降低CIP清洗的难度。在实际选型应用中，这类预制好的多通管路组件可直接替换现场拼接的多段弯头、三通组合件，减少现场焊接的工作量，同时预制组件的尺寸精度更高，能避免现场拼接时出现的尺寸累积误差，尤其适合模块化安装的工业制程系统，可大幅缩短现场施工周期。

　　管路的壁厚选取按照常用的1.6MPa公称压力等级计算，能满足绝大多数工业低压流体输送的压力需求，若应用于高压场景，也可通过调整管壁厚度、更换更高压力等级的法兰来适配，结构本身的拓展性较强。法兰连接位置的密封面水线加工精度符合通用管路密封要求，搭配非金属垫片即可实现可靠密封，无需额外加工特殊密封结构，后期维护时拆卸也十分方便，若某一段管路出现磨损，可直接拆卸法兰更换对应管段，无需切割整段管线，能有效降低后期运维的成本与停机时间。
