三锥齿轮组合传动结构设计方案

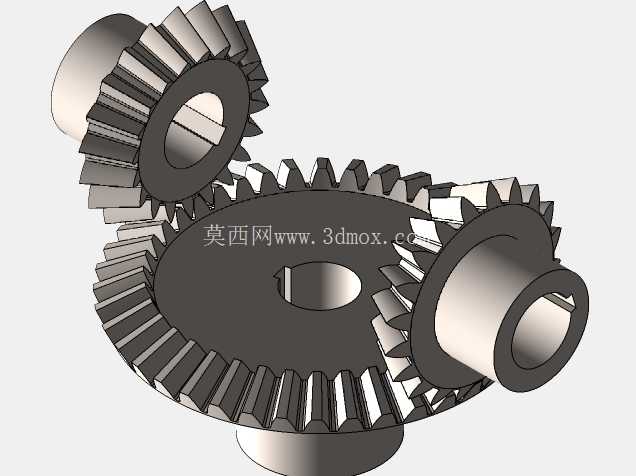

　　这套三锥齿轮组合结构，核心解决的是多轴空间交错场景下的动力换向与分流传输需求，在实际工程应用中，这类结构常出现在需要单动力输入、多方向输出的设备节点上，比如小型动力机具的分动模块、工业设备的转角传动工位、部分专用作业机械的动力分配单元，都能看到类似的锥齿轮组布局。从功能特性来看，三个锥齿轮采用伞形齿面啮合设计，可实现相交轴之间的回转运动传递，相比直齿圆柱齿轮仅能平行轴传动的局限，锥齿轮的齿形沿节锥母线分布，啮合过程中齿面接触为渐进式，能在90度甚至更大夹角的轴系间稳定传递扭矩，这套结构里中心大锥齿轮作为动力输入或者主传动轮，两侧两个小锥齿轮分别对应两个输出轴方向，可同时将动力传递到两个垂直于输入轴的工位，也可根据实际传动需求反向作为动力输入，将两侧动力汇总到中心轴输出，适配不同的设备动力流向设计。

　　在设计思路层面，这套齿轮组的齿形参数经过匹配校核，三个齿轮的模数保持一致，节锥角根据传动比需求做了对应设定，中心大齿轮的节锥角接近90度，两个小齿轮的节锥角互为对称，保证啮合时齿面的接触斑点处于齿面中部区域，避免偏载导致的齿面磨损加剧；齿轮的轮毂部分做了轴孔与键槽的适配设计，中心齿轮的轴孔为通孔结构，可贯穿安装传动轴，两个小齿轮的轴孔为盲孔带定位台阶结构，安装时可直接抵靠轴肩完成轴向定位，不需要额外加装过多的定位套，简化装配流程。

　　从外形尺寸与安装边界来看，这套齿轮组的整体外轮廓以中心齿轮的齿顶圆为最大径向尺寸，两个小齿轮对称分布在中心齿轮的两侧，整体安装空间呈类T型布局，设计安装座时需要预留出三个齿轮的回转间隙，齿顶与安装腔内壁的间隙控制在2-5mm即可，既避免运转过程中齿顶碰擦腔壁，也不会因为间隙过大导致整体结构尺寸冗余；轴系的支撑位需要布置在齿轮轮毂的外侧，轴承安装位的直径要匹配轮毂的外径尺寸，保证装配时齿轮可从轴端顺利套装到位，不需要额外拆分其他部件。在实际工况适配中，这类锥齿轮组的润滑方式可根据转速高低选择，低转速轻载场景下可采用脂润滑，在啮合齿面涂抹润滑脂即可满足运转需求，高转速重载场景则需要在安装腔体内预留油池，采用油浴润滑的方式带走啮合产生的热量，降低齿面磨损；齿面的加工精度可根据设备的传动精度要求选择，普通传动场景采用8级精度即可满足需求，有低噪音、高传动效率要求的场景可提升至7级精度，对应的齿面粗糙度控制在Ra1.6以下，减少啮合过程中的冲击与噪音。

　　在结构强度校核层面，需要根据传递的额定扭矩计算齿根弯曲强度与齿面接触强度，这套结构里的齿轮轮毂厚度做了加强设计，可避免大扭矩传递时轮毂开裂的问题，齿宽的设定兼顾了承载能力与结构尺寸，不会因为齿宽过大导致轴向尺寸冗余，也不会因为齿宽过小导致齿面单位面积压力过大出现点蚀问题。实际装配过程中，需要调整三个齿轮的啮合间隙，侧隙控制在0.1-0.3mm之间，根据模数大小做对应调整，保证运转过程中不会因为热膨胀出现卡滞，同时也不会因为侧隙过大导致传动回程误差超标；轴向定位的锁紧螺母需要加装止动垫圈，避免设备运转过程中螺母松动导致齿轮轴向窜动，破坏正常的啮合状态。这类三锥齿轮结构相比单对锥齿轮传动，最大的优势是可单级实现动力的分流换向，不需要额外增加传动齿轮组，缩短了传动链长度，提升了整体传动效率，减少了故障点，在很多空间受限、需要多方向动力输出的设备上，这种结构的应用优势非常明显，比如部分小型农业机具的动力输出端、工业生产线的转角传动工位、专用检测设备的动力分配模块，都可以直接参考这套结构做参数适配调整，不需要重新搭建传动架构，可大幅缩短结构设计的周期。
