带花键轴段的螺旋传动齿轮结构设计

　　在汽车变速器、工业减速机以及各类通用机械设备的传动链路中，螺旋齿轮始终是承担交错轴动力传递、降低传动噪音的核心零件，本次呈现的带集成花键轴段的螺旋齿轮，正是针对中小载荷、高转速传动场景做的结构优化设计。从实际应用场景来看，这类齿轮常被布置在动力输入端与负载端的中间传动环节，比如小型乘用车的手动变速器中间轴、自动化生产线的输送辊道驱动端、小型机床的进给传动箱内，都能见到同结构齿轮的应用，它既可以和同参数的螺旋齿轮做交错轴啮合，也能配合斜齿齿条完成旋转运动到直线运动的转换，适配的工况转速区间覆盖每分钟数百转到数千转，能承受稳定的持续扭矩与短时的冲击载荷。

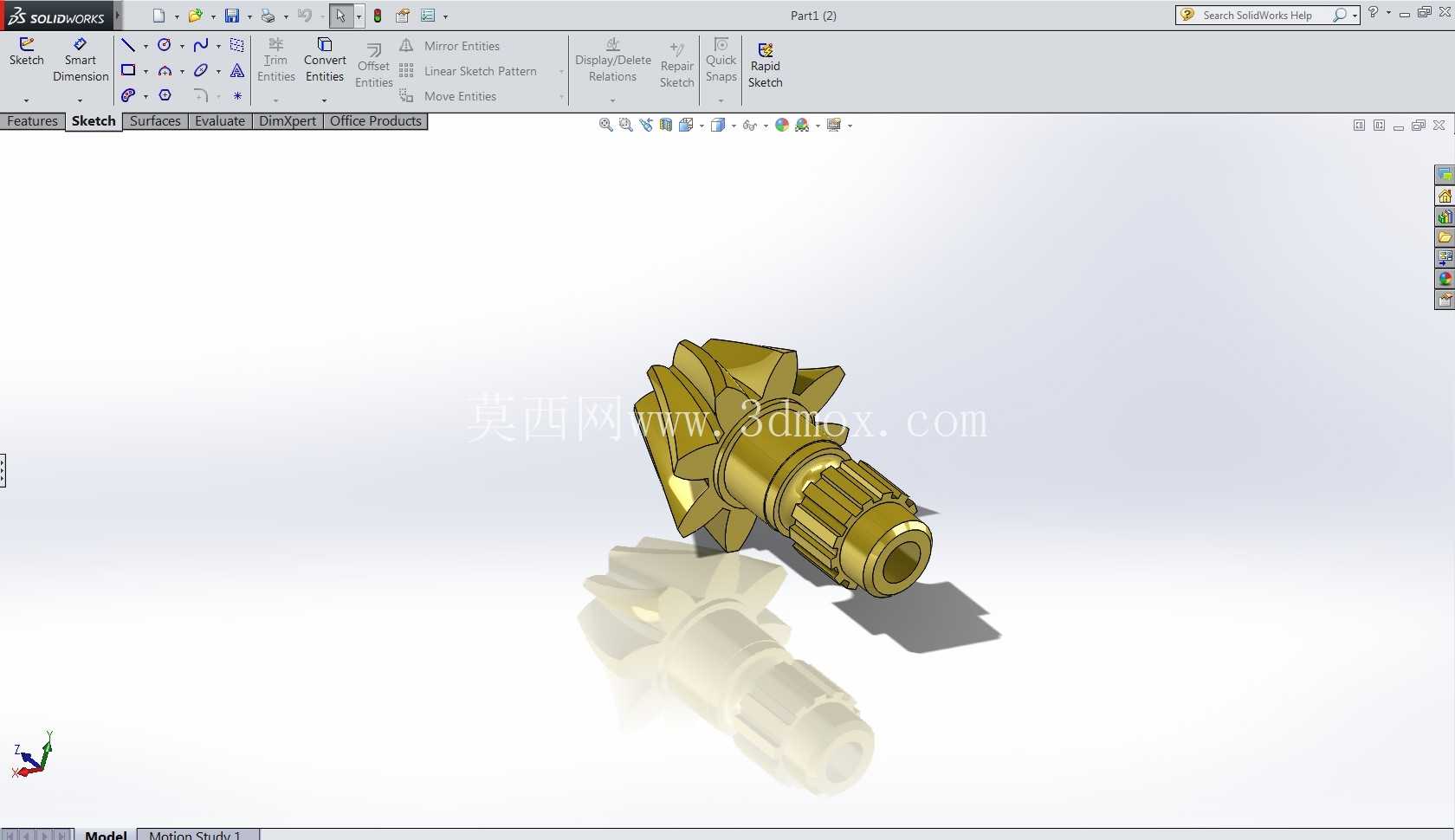

　　从功能特性上看，这款齿轮将传动齿段与安装花键轴段做了一体化设计，摒弃了传统齿轮与轴分体装配需要额外键连接、定位套的结构，直接在齿轮本体的一端延伸出渐开线花键轴段，轴段末端设计有内孔减重与定位止口，既减少了装配环节的累计误差，也提升了整体的同轴度，避免高速运转时因为不同心产生的径向跳动。螺旋齿的齿向做了15度螺旋角优化，相比直齿齿轮，啮合过程中是渐进式的齿面接触，不会出现直齿啮合时的整齿撞击，能有效降低传动过程中的噪音与振动，齿面的接触重合度更高，单齿承受的载荷更小，同等模数下的承载能力比直齿结构高出20%左右。齿根位置做了圆角过渡处理，避免应力集中导致的齿根断裂问题，适配长期交变载荷下的使用需求。

　　设计思路上，首先是确定传动比对应的齿顶圆、齿根圆参数，结合安装空间的边界限制，将齿轮的总长度控制在适配常规轴承座安装的尺寸范围内，花键轴段的长度根据配套的传动轮毂、轴承内圈的宽度做匹配，预留出卡簧槽的安装位置，确保装配后轴向定位可靠。齿形参数选择上，采用标准模数的渐开线齿形，压力角取通用的20度，兼顾加工便利性与传动效率，螺旋角的选择同时考虑轴向力的大小，避免过大的轴向力给配套轴承带来额外负载，也避免过小螺旋角无法发挥螺旋齿的降噪优势。轴段的内孔设计并非完全打通，而是在末端保留一定壁厚的盲孔结构，在不影响结构强度的前提下降低零件整体重量，减少高速旋转时的转动惯量，提升传动响应速度。

　　外形尺寸与安装边界方面，齿轮的齿顶圆直径适配常规中小传动箱的中心距要求，安装时花键轴段穿过配套的滚动轴承内圈，通过轴肩与卡簧完成轴向定位，花键的齿形参数与配套的连接轮毂完全匹配，保证扭矩传递过程中无间隙，装配时不需要额外做键槽加工，直接推入即可完成周向固定。齿面的加工精度等级取GB/T 10095的7级精度，满足多数工业传动场景的精度要求，不需要做额外的齿面修形就能保证啮合平稳，轴段的外圆与轴承配合的位置做了磨削处理，粗糙度控制在Ra1.6以内，保证轴承安装后的配合精度。需要注意的是，这类一体化螺旋齿轮安装时要确认螺旋角的旋向，避免装反导致轴向力方向与轴承的承载方向不匹配，运转前要在齿面涂抹适配的润滑脂，保证啮合面的油膜完整，减少齿面磨损。在设备选型替换时，要核对齿顶圆直径、花键参数、总长度以及安装轴段的直径，确保替换后齿轮的啮合侧隙在合理范围内，不会出现卡滞或者侧隙过大导致的传动冲击问题。
