相交轴传动用直齿锥齿轮结构设计

　　在各类需要改变动力传递方向的机械结构中，锥齿轮是应用极为广泛的基础传动零件，这类零件最核心的作用，是在轴线相交的两根轴之间完成旋转动力与扭矩的传递，其中90度轴交角的配置是工业场景中最常见的形式，覆盖了从小型机电设备到大型工业装备的诸多传动环节。

　　从实际应用场景来看，这类直齿锥齿轮常出现在小型动力头的转向传动结构、台式设备的进给换向机构、小型机电产品的动力输出换向单元中，区别于螺旋锥齿轮，直齿结构的锥齿轮加工门槛更低，装配调整的难度更小，在转速不高、载荷平稳的传动场景下，具备极高的性价比，不需要复杂的齿面修形就能满足常规的传动需求。

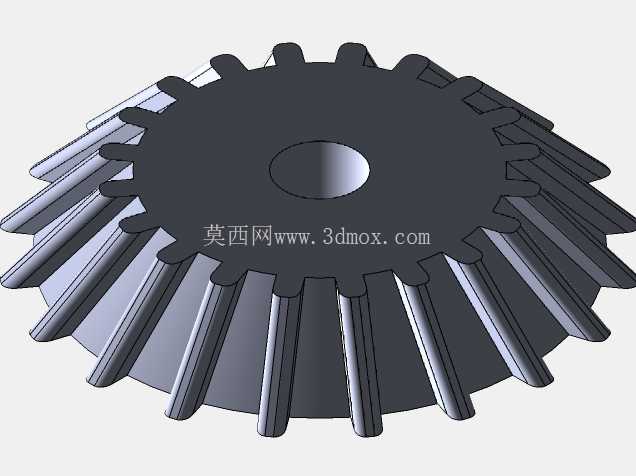

　　在设计思路层面，这款锥齿轮采用等顶隙直齿锥齿结构，齿顶圆锥面、齿根圆锥面与分度圆锥面的锥顶重合于轴线交点，保证轮齿在啮合过程中沿齿长方向的间隙均匀，避免轮齿端部出现应力集中导致的崩齿问题。轮齿沿分度圆锥面均匀分布，齿形从大端到小端逐渐收窄，大端齿槽宽度更大，既可以保证啮合时的接触面积足够传递额定扭矩，也能让小端位置保留足够的齿根强度，避免小端轮齿在冲击载荷下发生断裂。中心位置设置的光孔为安装基准孔，与配套轴系采用间隙配合装配，装配时通过轴端的锁紧结构完成轴向固定，保证齿轮在运转过程中不会出现轴向窜动，维持啮合间隙的稳定。

　　从安装边界来看，这款锥齿轮的轴向安装尺寸由轮坯的背锥面定位，背锥面与安装基准孔的轴线保持垂直，装配时背锥面贴紧轴系的定位台阶面，就能保证齿轮的分度圆锥顶点准确落在两轴的交点位置，不需要反复调整轴向位置就能保证正确的啮合接触区。轮齿的大端外径决定了传动副的中心安装距，选型时需要根据配套齿轮的参数确认安装距尺寸，避免出现啮合过紧导致的运转卡滞，或是啮合间隙过大导致的传动冲击、反向空程超差问题。

　　在功能特性上，这款直齿锥齿轮的传动比恒定，在额定载荷下的传动效率可以达到95%以上，因为是直齿结构，啮合过程中不存在轴向分力，配套的支撑轴承只需要承受径向载荷，可以选用成本更低的深沟球轴承作为支撑，降低整个传动单元的物料成本。轮齿的齿根位置做了圆角过渡处理，减少淬火过程中的应力集中风险，同时提升轮齿的弯曲疲劳强度，在频繁正反转的传动场景下，也能保证足够的使用寿命。

　　实际选型应用时，需要注意这类直齿锥齿轮的适用线速度不超过5m/s，过高的线速度会导致轮齿啮合时的冲击噪声明显增大，同时加剧齿面磨损，如果是高速传动场景则需要选用螺旋齿结构的锥齿轮。装配过程中需要在齿面涂抹润滑脂，对于封闭箱体内的传动结构，可以采用浸油润滑的方式，减少齿面的摩擦磨损，延长零件的更换周期。日常维护时只需要定期检查啮合间隙，当齿面磨损量超过齿厚的10%时，就需要成对更换锥齿轮副，避免因单个齿轮磨损导致啮合不良，引发额外的振动与噪声，甚至造成轮齿断裂卡滞设备。
