TalentCell12V锂电池组配套固定电池座

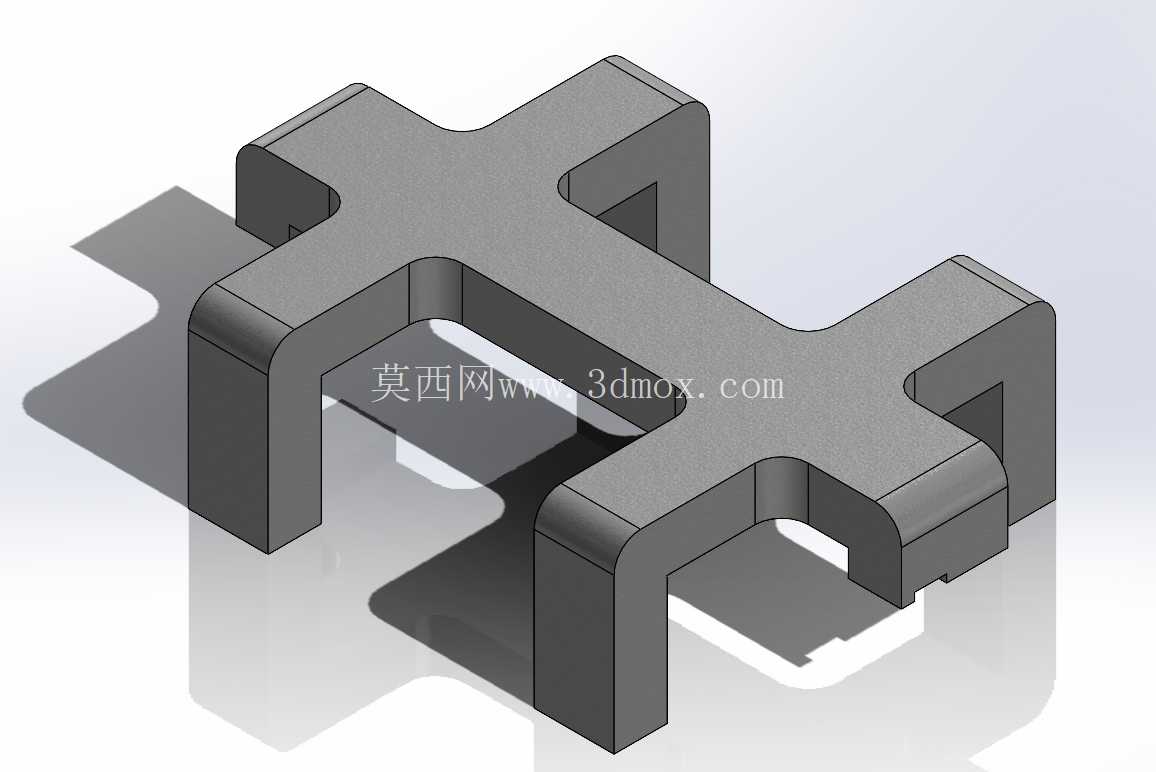

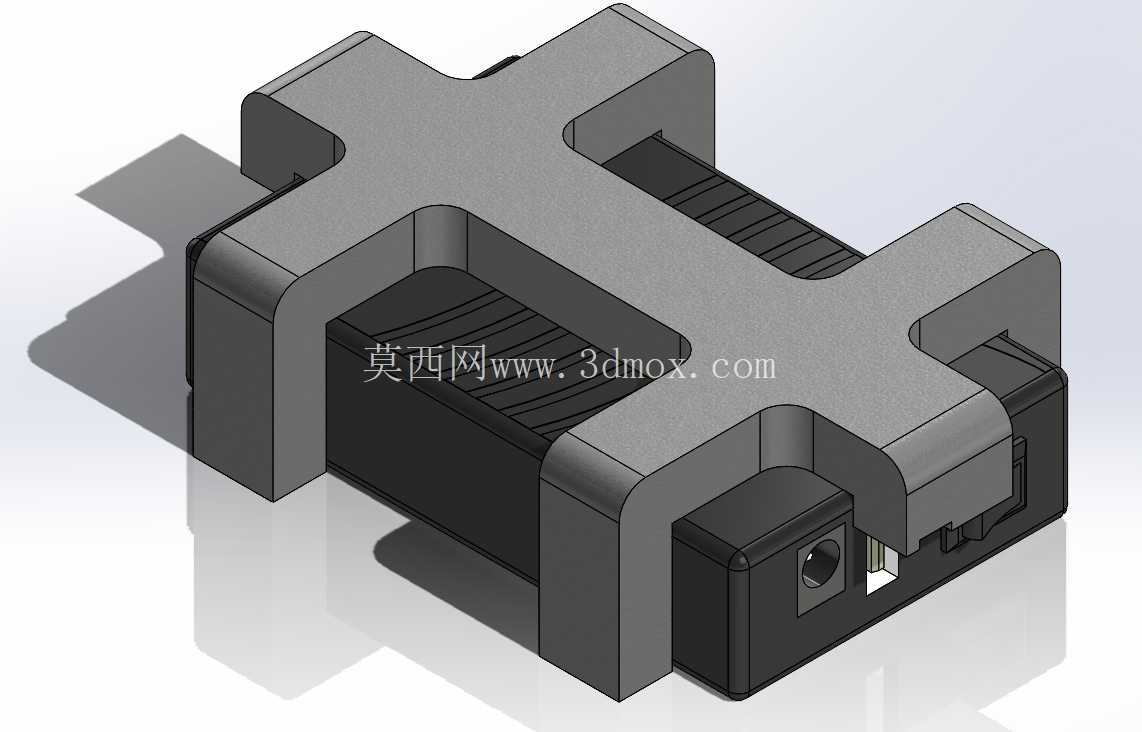

　　在小型移动检测设备、桌面级机器人实训平台、户外便携检测仪器这类需要脱离市电供电的场景中，12V规格的锂离子电池组是应用极广的供电单元，而配套的电池固定座，是保障供电模块在设备移动、轻微振动工况下不发生位移、接线端不松脱的关键结构件。这款适配TalentCell 12V 3000mAh锂离子电池组的固定座，在设计时首先围绕对应电池组的外形轮廓做了贴合式的限位结构，整体采用跨接式的卡合形态，四个向下延伸的卡脚刚好卡在电池组壳体的侧边凹槽位置，不需要额外打胶或者复杂的绑带固定，就能实现电池组与固定座之间的可靠卡接，安装时只需将电池座对准电池组壳体的对应卡位按压到位，即可完成两者的装配，拆卸时也只需轻轻掰开卡脚就能分离，非常适合需要频繁更换电池、或者定期对电池做维护检测的使用场景。

　　从安装边界来看，这款电池座自身厚度控制在10mm，不会过多占用设备内部的安装空间，对于内部空间紧凑的小型机器人、便携仪器来说，这个厚度尺寸可以很好地适配设备壳体的内部层高，不会出现电池座顶住上盖或者挤压其他电路板的问题。底部预留的直径2mm的安装孔，是专门针对小型设备的安装固定设计的，这个孔径可以适配M2规格的自攻螺丝或者铜柱，既可以将带电池座的电池组直接固定在设备的塑料底板上，也可以通过铜柱实现架高安装，给底部的走线留出足够的空间，避免电池组底部挤压线材造成绝缘层破损。在结构设计的细节上，电池座的卡合边缘都做了圆角过渡处理，没有尖锐的棱角，一方面是在装配过程中不会划伤电池组的塑料外壳，避免壳体破损带来的安全隐患，另一方面也不会划伤安装人员的手部，提升装配过程的操作安全性。卡脚的弯折位置做了局部的加厚处理，这个位置是反复拆装过程中应力最集中的区域，加厚处理可以提升卡脚的抗疲劳强度，即使经过上百次的拆装操作，卡脚也不会出现断裂或者塑性变形，始终保持足够的卡紧力，避免设备在移动过程中电池组从座体中滑脱。

　　从实际应用的适配性来看，这款电池座除了适配指定型号的12V锂电池组之外，对于外形尺寸接近、侧边带有对应卡位的同规格锂电池组也有一定的兼容能力，在小型工作室的自制设备、学生机器人竞赛的参赛作品、桌面级自动化小装置的搭建中，这种标准化的电池固定座可以省去设计人员自行设计电池固定结构的时间，直接选用现成的结构件就能完成供电模块的固定，大幅缩短设备的开发周期。不同于市面上常见的全包式电池盒，这款跨接式的电池座没有包裹电池组的主体部分，电池组的大部分壳体都裸露在外，在设备持续工作、电池组放电发热的工况下，这种开放式的固定结构可以给电池组留出足够的散热空间，避免电池组因为热量积聚导致温度过高，提升供电系统的工作稳定性，尤其是在持续大电流放电的场景下，良好的散热条件可以有效延长电池组的循环使用寿命。

　　在安装布局的兼容性上，电池座的对称式结构设计，使得安装时不需要区分方向，无论是横向安装还是纵向安装，都可以通过底部的两个安装孔实现可靠固定，设计人员在做设备内部布局时，可以根据其他元器件的摆放位置灵活调整电池组的安装方向，最大化利用设备内部的有限空间。卡脚的内侧面做了细微的防滑纹路处理，当电池组卡入到位后，防滑纹路可以增加卡脚与电池壳体之间的摩擦力，即使设备出现一定幅度的倾斜或者振动，电池组也不会在座体中出现窜动，保障供电接线端的连接稳定性，避免因为供电接触不良导致的设备突然断电、数据丢失等问题。对于三维结构设计从业者来说，这款电池座的建模思路也有很强的参考价值，在做小型设备的供电固定结构设计时，不需要追求复杂的锁附结构，围绕被固定件的外形特征做贴合式的卡合设计，配合合理的安装孔位布局，用最简单的结构就能实现可靠的固定效果，同时还能兼顾装配效率、散热性能和空间利用率，是小型结构件设计中非常典型的实用化设计思路。
