便携式移动备用充电电源结构设计

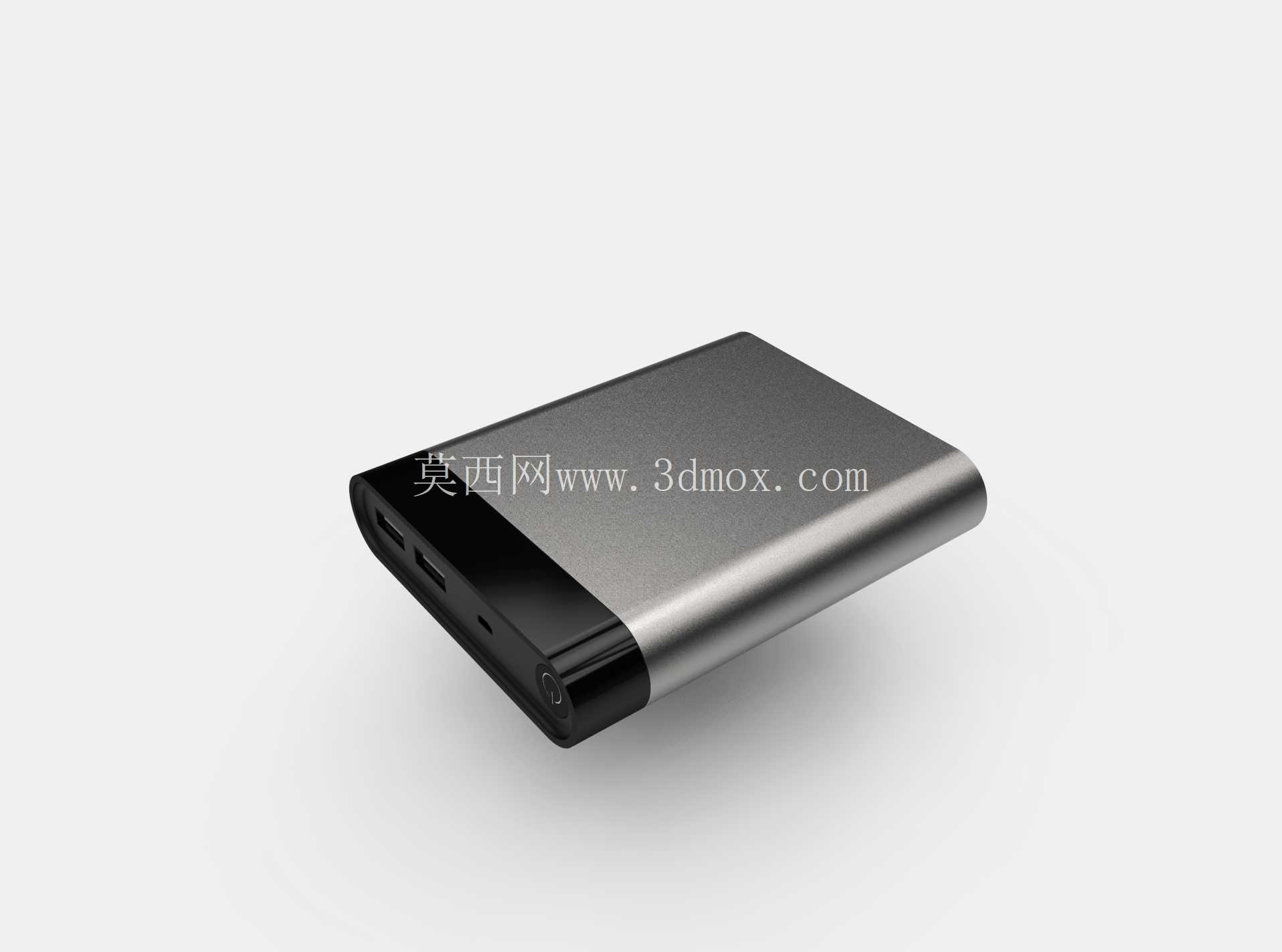

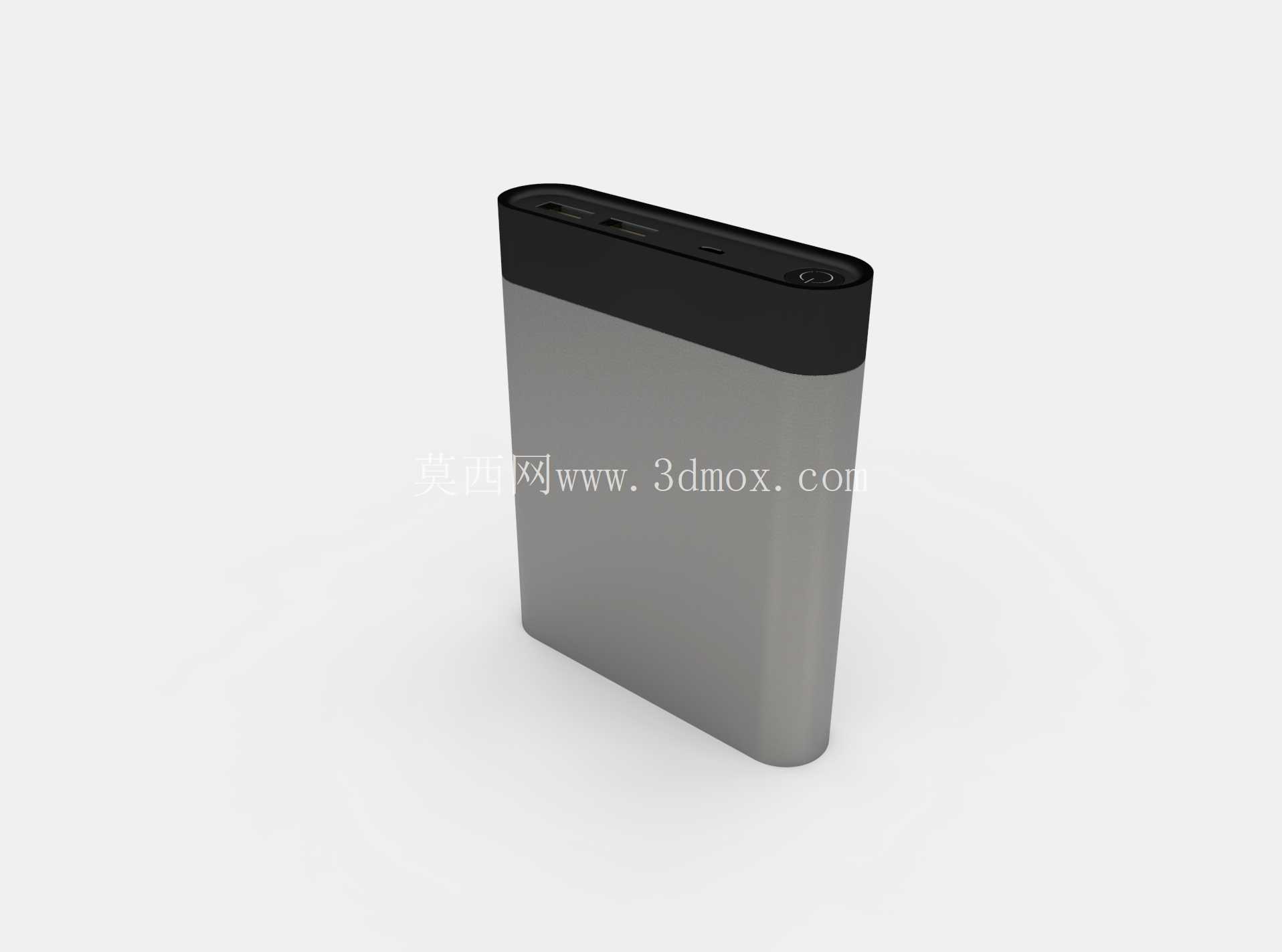

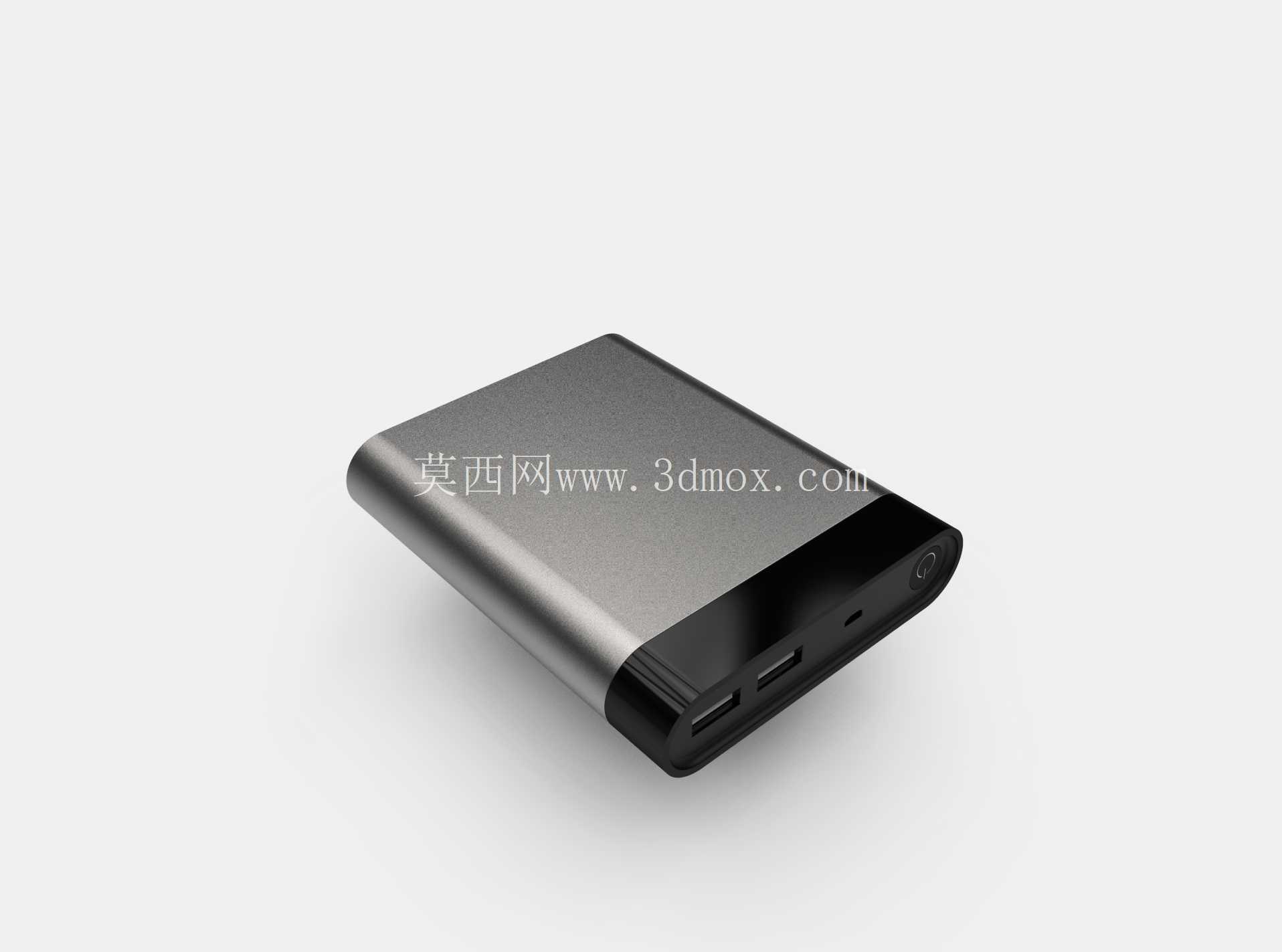

　　在户外作业、差旅出行、应急供电等场景中，便携储能设备的结构合理性直接决定了使用体验与可靠性，这款备用充电电池的三维结构设计，完全围绕实际使用中的握持手感、接口防护、散热需求展开，没有冗余的装饰性结构，所有曲面与棱角都服务于功能落地。从外形边界来看，整体采用类长方体的切角设计，主体长度控制在单手握持的舒适区间内，宽度适配成年人手掌虎口的开合范围，厚度兼顾内部电芯排布与握持时的贴合度，边缘做了大弧度R角过渡，既避免了直角磕碰带来的外壳损伤，也能减少长时间握持时的硌手感，外壳主体采用金属拉丝质感的面壳搭配两端高强度塑胶端盖，金属面壳不仅承担外观装饰作用，更直接作为内部电芯的散热传导路径，将电芯充放电过程中产生的热量均匀导出到外部环境，避免局部积热导致的电芯寿命衰减。

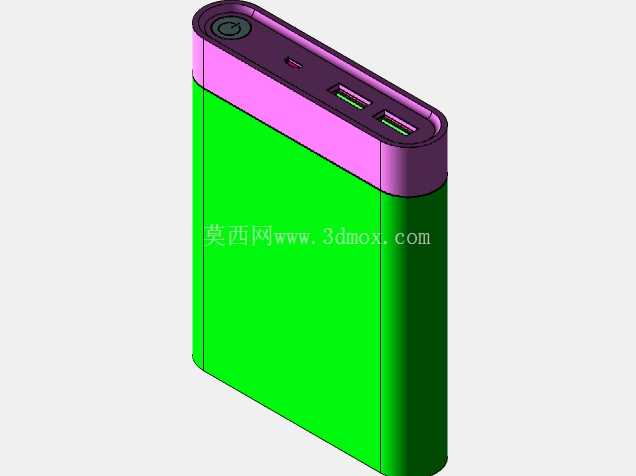

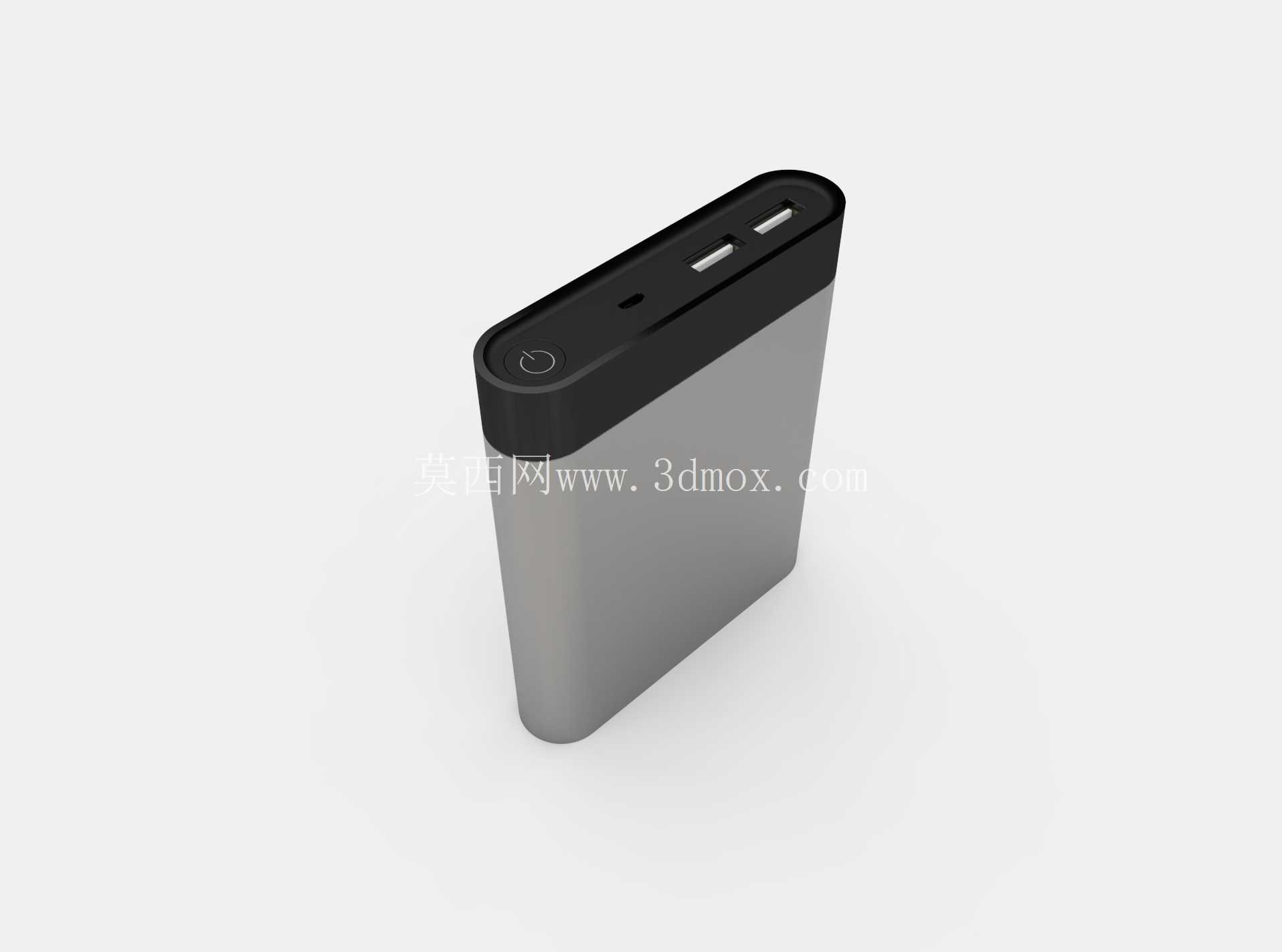

　　两端的塑胶端盖采用卡扣加超声焊接的固定方式，相比全螺丝固定的结构，既减少了外观面的螺丝孔位破坏整体质感，也能提升装配效率，同时塑胶材质的绝缘特性可以避免接口区域与金属外壳直接接触带来的短路风险，端盖上预留的接口位置做了内凹设计，接口端面比端盖外表面低0.8mm左右，日常放置时接口不会直接与桌面等接触面摩擦，减少接口镀层磨损导致的接触不良问题，接口排布按照使用频率从左到右依次设置输入接口、输出接口，接口之间的间距留足了插头插拔的操作空间，不会出现相邻插头互相干涉的情况。

　　内部结构设计上，电芯采用分层排布的方式，与外壳之间预留1mm的缓冲间隙，填充轻质缓冲泡棉，在设备意外跌落时可以吸收冲击能量，避免电芯受挤压变形引发安全隐患，PCB控制板固定在靠近输出接口的端盖内侧，板上的发热元件直接贴合金属面壳的内表面，通过导热硅胶垫将热量传导到外壳散出，控制板与电芯之间设置绝缘隔离片，避免电芯外壳与PCB焊点接触造成短路。产品的实际使用场景覆盖了户外勘测作业时为手持检测设备供电、差旅途中为手机等数码产品补能、停电应急时为小型通讯设备提供电力支持，设计过程中充分考虑了不同场景下的放置稳定性，底部平面做了微磨砂处理，放在倾斜角度不超过15度的光滑平面上不会出现滑移，外壳的金属面做了防指纹涂层，日常使用中不会残留明显的汗渍指纹，保持外观整洁。

　　从安装装配的角度来看，所有内部组件都设置了定位筋位，电芯装入外壳时可以顺着定位筋直接滑入到位，不需要额外的调整工序，PCB板的固定柱与端盖一体注塑成型，螺丝锁付时不会出现柱位开裂的问题，端盖与主体外壳的卡扣位置设置了导向斜面，装配时可以顺着斜面滑入卡紧，减少装配时的对位难度，整体装配公差控制在0.1mm以内，装配完成后外壳接缝均匀，没有明显的段差与缝隙，避免日常使用中灰尘、水汽从缝隙进入内部影响电路稳定性。在结构强度验证层面，外壳的金属部分采用足够厚度的铝合金材质，承受1米高度自由跌落至水泥地面时不会出现明显的凹陷变形，两端塑胶端盖采用耐冲击的ABS+PC合金材质，跌落时不会出现开裂破损，接口的插拔寿命按照行业通用标准做了结构强化，接口固定位周围做了加厚的筋位支撑，反复插拔插头时不会出现接口松动脱落的问题。
