铰接式双杆万向连接关节结构设计

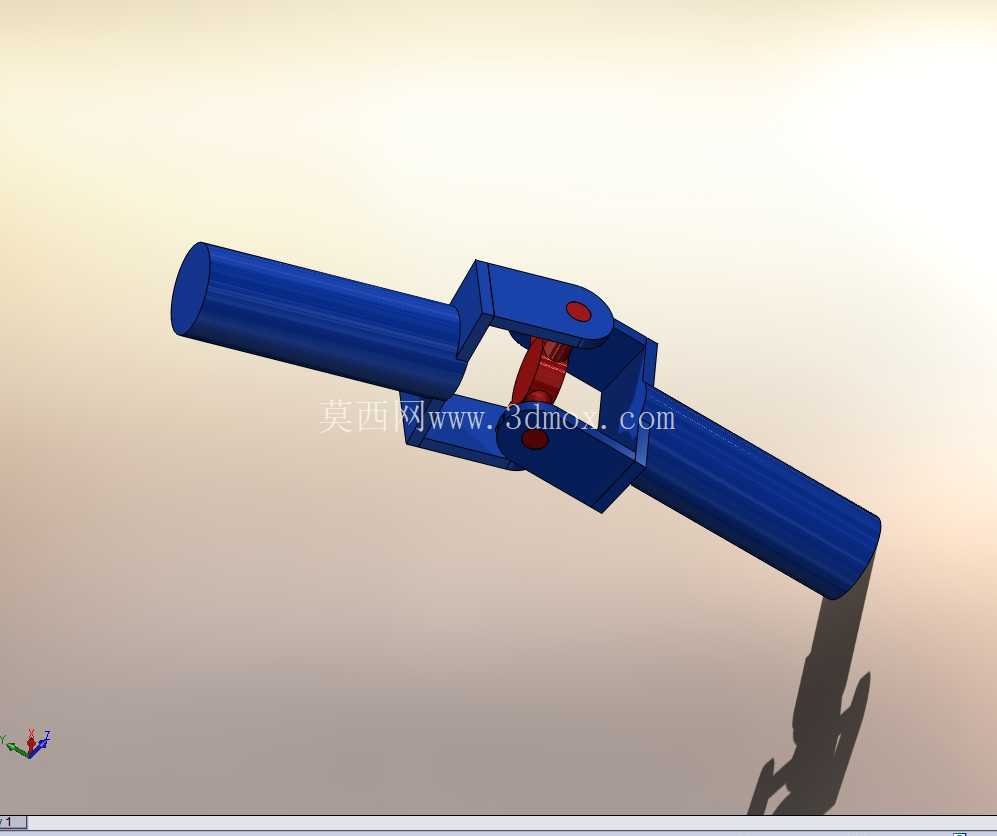

　　这类双杆铰接式万向关节，在中小型自动化设备的连杆传动、工装夹具的角度调节、轻型机械臂的末端姿态调整场景里应用极广，很多做非标设备的结构工程师在做需要小范围角度补偿、两杆间相对转动的结构时，都会优先考虑这类结构形式，相比球头关节，它的转动轨迹更可控，侧向承载能力更强，不会出现球头脱出的失效风险，在有一定径向载荷的往复摆动工况下稳定性更好。从结构本身来看，两侧的圆柱杆是与外部构件连接的安装端，杆身做了等直径设计，既可以直接插入对应管件的内孔做胶粘或者顶丝固定，也可以在杆端加工外螺纹做螺母锁紧，适配不同的安装场景，中间的铰接座采用分体式抱合结构，通过中心的铰接销实现两侧杆体的相对转动，铰接销的位置做了局部加厚处理，避免长期往复摆动出现销孔磨损扩孔的问题。设计这类关节的时候，首先要确定的是两侧杆的中心距，也就是关节处于伸直状态时的总长度，这个尺寸直接决定了安装后连杆机构的运动行程，通常会根据配套机构的摆动角度需求反推，比如需要实现±30度的摆动范围时，铰接点到杆端的距离就要控制在合理区间，避免摆动时杆体和周边结构发生干涉。中间铰接部分的间隙控制是设计的核心，间隙过大会导致关节晃动，传动精度下降，用在需要精准定位的工装里会直接影响定位误差，间隙过小则会导致转动卡滞，长期使用后因为磨损碎屑堆积出现抱死的情况，所以在建模的时候，铰接销和销孔的配合一般选用H8/f7的间隙配合，既保证转动顺滑，又能把径向跳动控制在0.02mm以内，满足大多数工业场景的精度要求。

　　两侧的连接耳座做了等强度设计，耳座的厚度根据杆体的直径做匹配，当杆体直径在15-20mm区间时，耳座厚度通常设置为6-8mm，保证在承受额定径向载荷时不会出现耳座断裂或者塑性变形，铰接销的端部做了铆接挡边设计，不需要额外加装卡簧或者锁紧螺母，减少了零件数量，装配的时候只需要把两侧杆体对准销孔，压入铰接销后铆住销端即可，装配效率比带紧固件的铰接结构高30%左右。安装边界方面，这类关节的最小安装空间需要考虑关节摆动到最大角度时的外轮廓尺寸，当两侧杆摆动到垂直位置时，整体的最大宽度是铰接座的宽度加上杆体的直径，所以在做周边结构布局的时候，需要在铰接座两侧预留至少2mm的安全间隙，避免摆动过程中出现剐蹭。杆体的长度可以根据实际安装需求做调整，建模时参数化设置杆长变量，不需要重新绘制整体结构，只需要修改杆长参数就能快速生成不同规格的衍生型号，适配不同的安装间距要求。铰接位置的红色限位块是角度限制结构，它的凸起高度决定了关节的最大摆动角度，当两侧杆摆动到极限位置时，限位块会和耳座的端面接触，避免关节过度转动导致内部结构损坏，在一些不需要全周转动的场景里，这个限位结构可以有效防止机构超行程运行，降低设备故障概率。

　　从受力角度分析，这类关节主要承受的是径向的拉压载荷和摆动过程中的剪切力，所以铰接销的材质通常选用45号钢调质处理，表面硬度达到HRC28-32，既保证足够的强度，又有一定的韧性，承受冲击载荷时不会轻易断裂，两侧的杆体和铰接座可以选用铝合金材质，在保证结构强度的同时降低整体重量，用在移动设备或者轻型机械臂上时能有效降低运动部件的惯量，提升机构的响应速度。在实际选型应用时，首先要核算关节需要承受的最大载荷，根据载荷大小确定杆体直径和铰接销的直径，比如承受100N以内的载荷时，杆体直径12mm、铰接销直径4mm即可满足强度要求，载荷提升到500N时，杆体直径需要加大到20mm，铰接销直径也要相应提升到8mm，同时耳座的厚度也要同步加厚，避免应力集中在销孔位置导致开裂。

　　这类关节的转动阻尼可以通过调整铰接销的铆接压力来控制，对于需要保持固定姿态的场景，比如工作台的角度调节支架，可以适当加大铆接压力，让关节转动时有一定的阻尼感，调整到目标角度后不会因为自重出现下垂，对于需要频繁往复摆动的传动场景，则要适当减小铆接压力，降低转动阻力，减少驱动部件的负载。建模过程中，需要重点关注铰接位置的干涉检查，在装配体环境下拖动两侧杆体做全角度摆动，确认在整个运动行程内，耳座、限位块、杆体之间没有硬干涉，尤其是限位块和耳座的接触位置，要保证面接触而不是线接触，避免长期使用后接触位置出现压痕变形，导致限位角度发生变化。另外，杆体和铰接座的连接位置做了圆角过渡，避免应力集中，在交变载荷作用下，圆角过渡位置的疲劳强度比直角连接高40%以上，能有效延长关节的使用寿命。
